Chamberlain 182638 - Pièces Dassemblage du Rail; Pièces de Réparation; Pièces pour la Pose

7
10
12
5
N
O
T
IC
E
4
3
2
9
13
8
1
L
O
C
K
L
IG
H
T
11
6

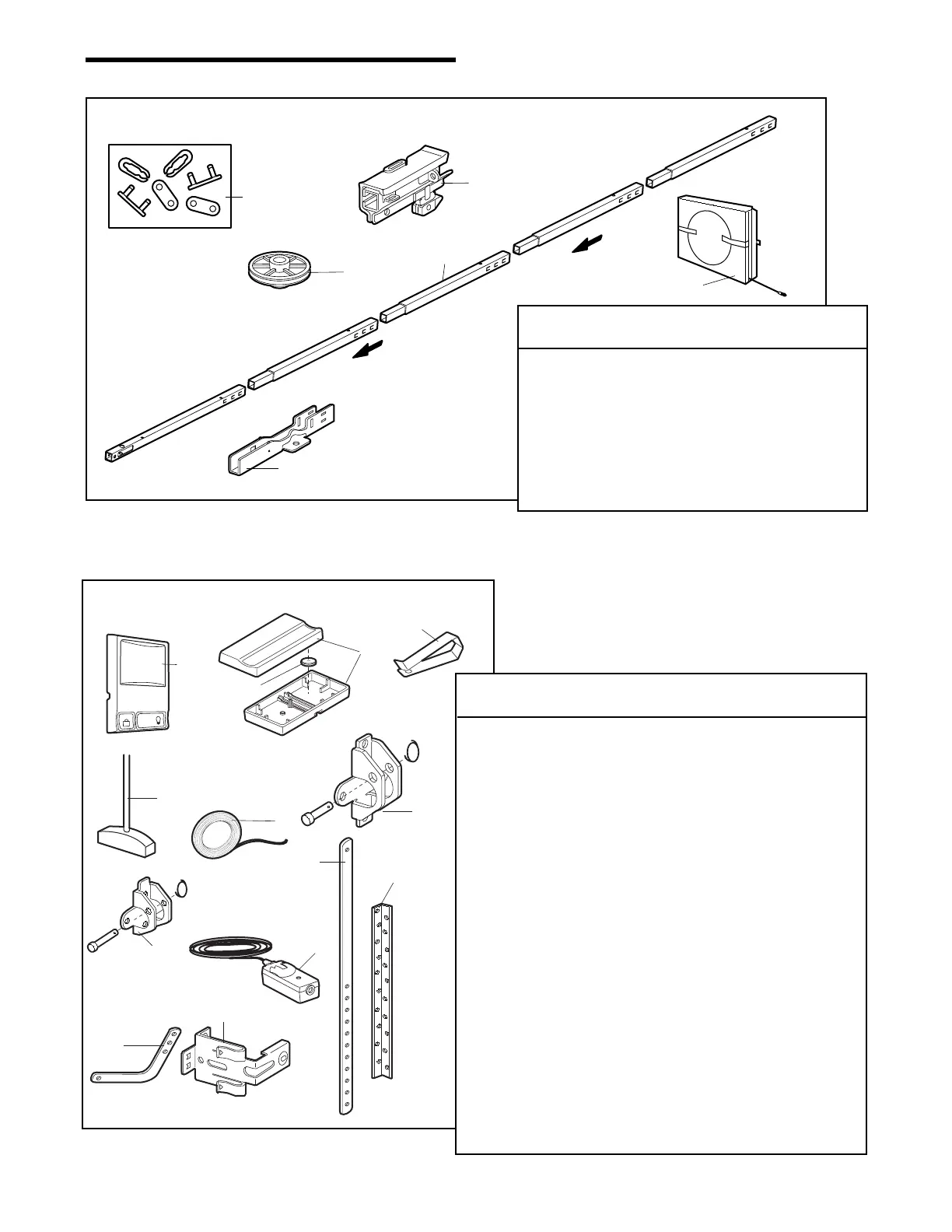

Pièces pour la pose
N° DE
RÉF PIÈCE DÉSIGNATION
1 41C494-1 Commande de porte Multifonction
2 950C Télécommande un bouton
3 10A20 Pile au lithium 3V 2032
4 29B137 Pince de pare-soleil
5 41A2828 Poignée et corde de déclenchement
d’urgence
6 217A238 Fil de sonnerie blanc et blanc/rouge
à 2 conducteurs
7 41A5047-1 Support de porte avec axe de
chape et fixation
8 41A5047-2 Support de linteau avec axe de
chape et fixation
9 41A5034 Détecteur inverseur de sécurité
(cellules réceptrice et émettrice) avec fil
de sonnerie 3 pi (.9 m) à 2 conducteurs
10 178B34 Biellette droite
11 12B776 Support de suspension
12 178B35 Biellette courbée
13 41A5266-1 Support de détecteur inverseur de
sécurité
NON ILLUSTRÉS
41A5258-11 Sac de fixations de montage et de pose
(se reporter à la page 7)
114A2860 Manuel d’instructions
3
1
5
4
2
6
37
PIÈCES DE RÉPARATION
Pièces d’assemblage du rail
N° DE
RÉF PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41C5141-1 Chariot complet
3 41A5665-2 Rail complet
4 144C56 Poulie de la chaîne
5 41A5807 Chaîne et câble
6 12D598-1 Support en U
NON ILLUSTRÉS
183A163 Coussinets d’usure
