9
MONTAGE - 2
e
OPÉRATION

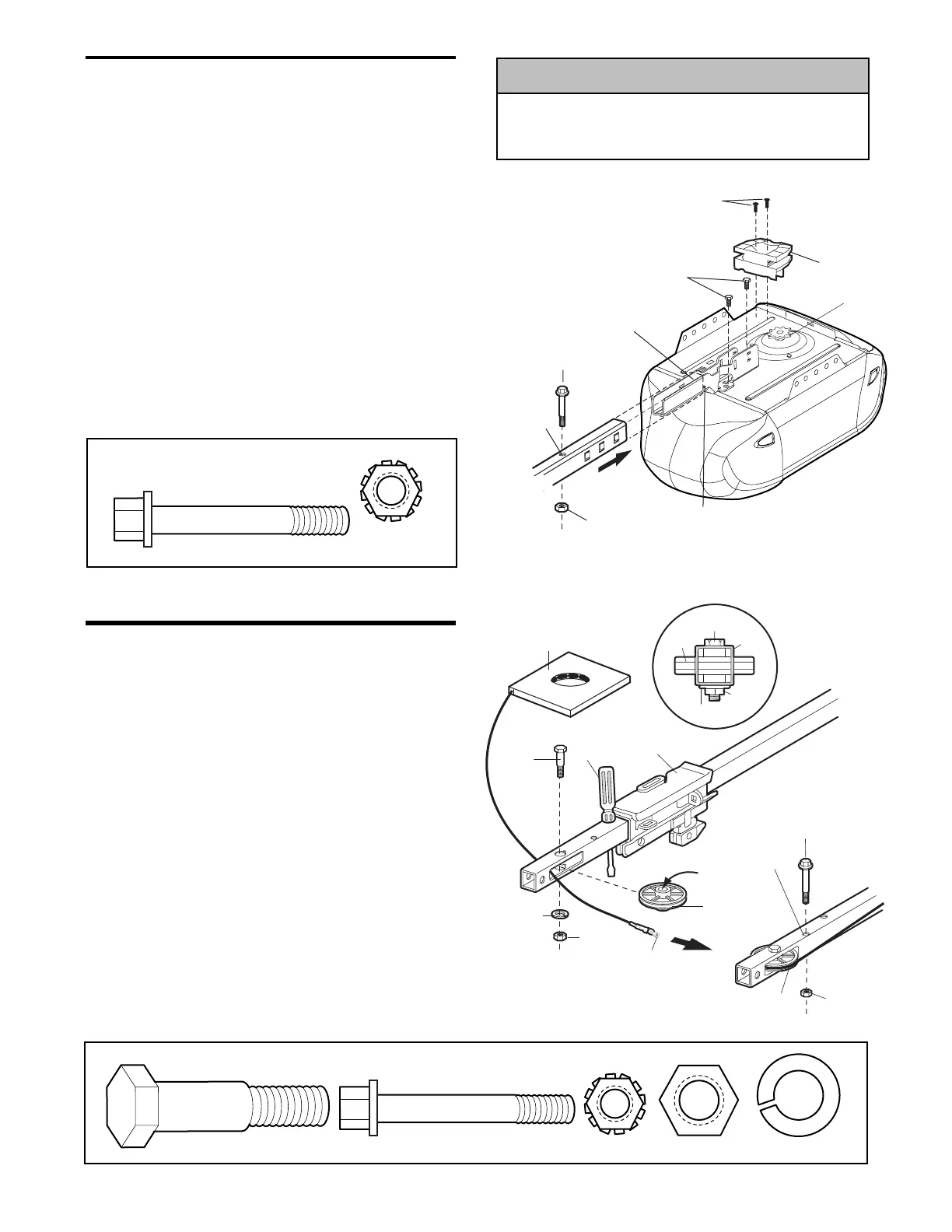

Fixation du rail au moteur
• Insérer un boulon de 1/4 po-20 x 1-3/4 dans le trou du
boulon de protection du couvercle à l’extrémité arrière
du rail, comme illustré. Serrer fermement à l’aide d’un
contre-écrou de 1/4 po-20. Ne PAS trop serrer.
• Retirer les deux boulons depuis le dessus de
l’ouvre-porte.
• Placer le support en U, côté plat dirigé vers le bas, sur
le moteur et aligner les trous du support sur les trous de
boulon. Fixer à l’aide des boulon précédemment retirés.
• Aligner l’ensemble de rail sur le dessus de l’ouvre-porte.
Faire glisser l’extrémité du rail sur le support en U,
jusqu’aux arrêts qui font saillie au-dessus et sur les
côtés du support.
• Poser l’écarteur sur le moteur à l’aide de deux vis.
MONTAGE - 3
e
OPÉRATION
Pose de la poulie
• Poser la chaîne/câble à côté du rail, comme illustré.
Saisir l’extrémité avec la boucle du câble et passer
environ 12 po (30 cm) de câble à travers la fenêtre.
Laisser en suspension jusqu’à la 5
e
opération de
montage.
• Retirer le ruban de la poulie. Le centre intérieur doit être
prégraissé. S’il est sec, graisser à nouveau afin
d’assurer un bon fonctionnement.
• Placer la poulie dans la fenêtre comme illustré.
• Insérer le boulon de tension depuis le dessus à travers
le rail et la poulie. Serrer à l’aide d’une rondelle-frein de
3/8 po et d’un écrou sous le rail jusqu’à compression de
la rondelle-frein.
• Faire tourner la poulie pour s’assurer qu’elle tourne
librement.
• Insérer un boulon de 1/4 po-20 x 1 3/4 dans le trou
d’arrêt du chariot à l’avant du rail comme illustré. Serrer
solidement à l’aide d’un contre-écrou de 1/4 po-20.
