6
Assemblage
ÉTAPE1 Assemblage du rail et installation du chariot
Afin de prévenir une BLESSURE occasionnée par un pincement, garder les mains et les doigts à l’écart des
articulations lors de l’assemblage du rail.
Pour éviter les difficultés pendant l’installation, ne faire fonctionner l’ouvre-porte de garage que lorsque
cela est expressément indiqué.
Le rail avant a une «fenêtre» découpée à l’extrémité de la porte. La patte du rail DOIT être sur le dessus du rail
assemblé.
1. Retirer la biellette droite, le support de suspension inséré à l’intérieur du rail avant et mettre de côté pour
l’installation à l’étape 5 et 9. REMARQUE: Pour éviter toute BLESSURE lors du déballage du rail, retirer
soigneusement la biellette droite de la porte insérée à l’intérieur de la section du rail.

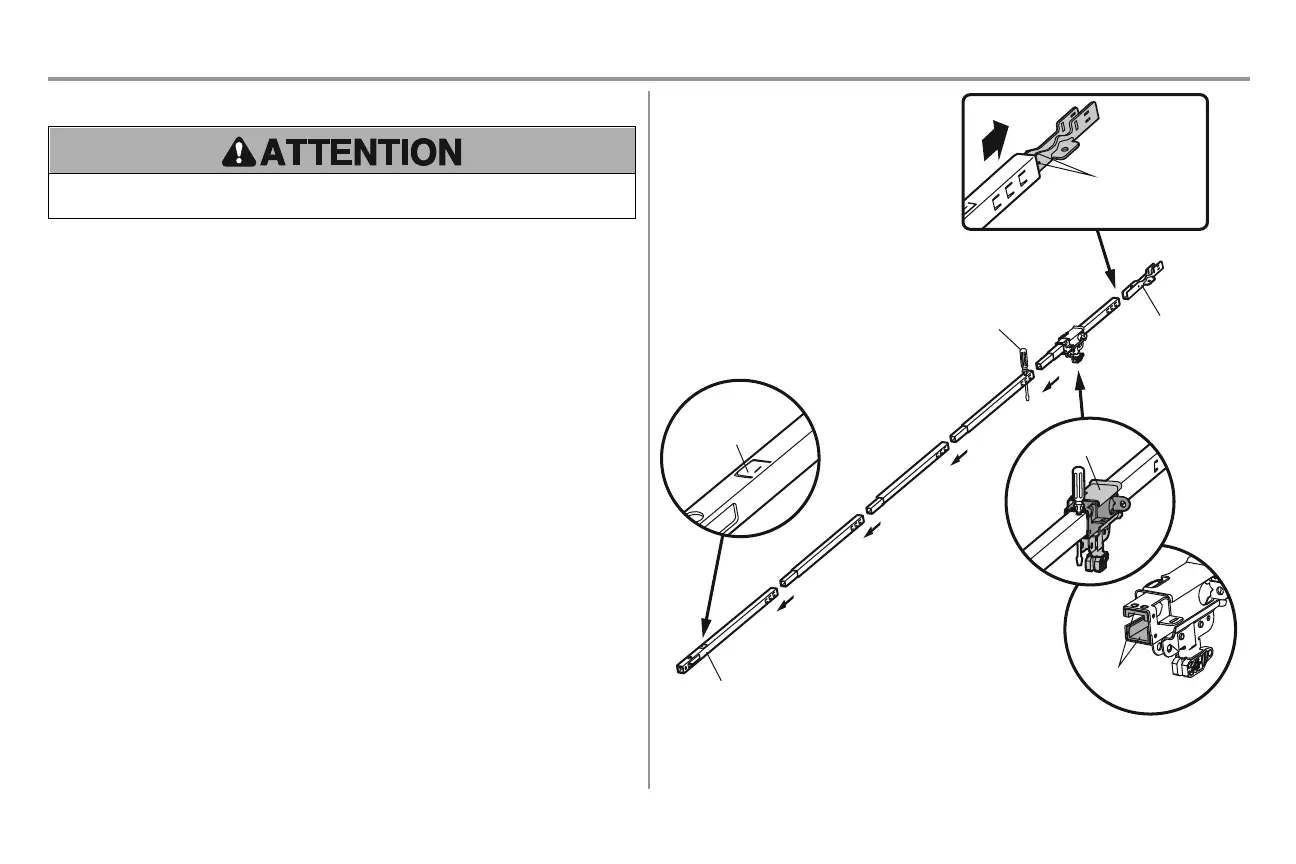

2. Aligner les sections de rail sur une surface plane exactement comme illustré et faire glisser les extrémités
effilées dans les plus grosses. Les pattes situées le long du côté se verrouilleront en place.
3. Placer le moteur sur le matériel d’emballage afin de protéger le carter et reposer l’extrémité arrière du rail
sur le dessus. Pour plus de commodité, placer un support sous l’extrémité avant du rail.
4. Comme butée temporaire, insérer un tournevis dans l’orifice de la deuxième section du rail en partant du
moteur, comme illustré.
5. S’assurer qu’il y a 4coussinets d’usure en plastique à l’intérieur du chariot intérieur. S’ils se sont détachés
durant l’expédition, vérifier tout le matériel d’emballage. Les remettre en place, comme illustré.
6. Faire glisser l’ensemble de chariot vers le tournevis, comme montré.
7. Faire glisser le rail sur le Support en «U», jusqu’aux butées qui font saillie au-dessus et sur les côtés du
support.
Section de rail avant
(VERS LA PORTE)
Support en U
(VERS LE MOTEUR)
Patte du rail
sur le dessus
Glisser
jusqu’aux
butées sur le
dessus et les
côtés du
support en U
