Chamberlain C205C User Manual

7
Assemblage

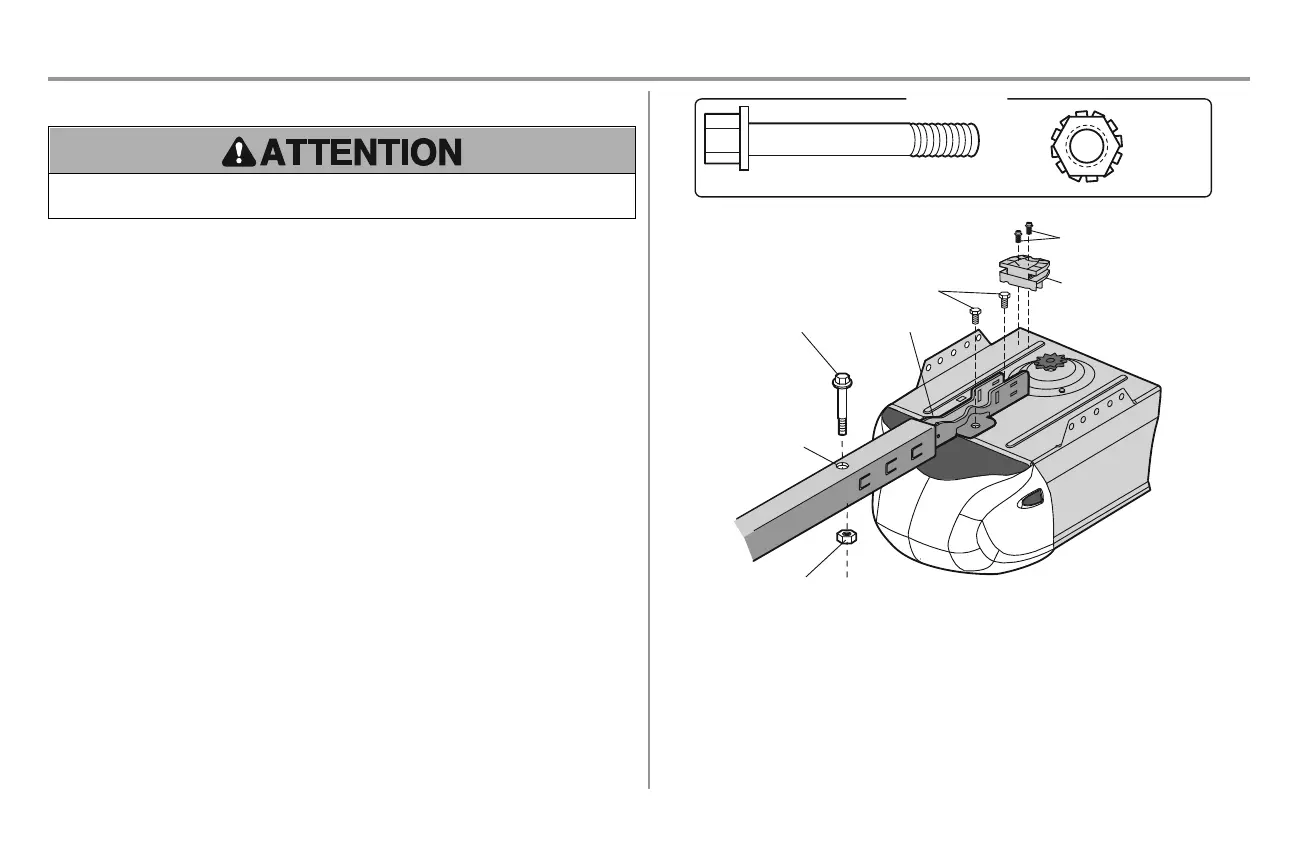

ÉTAPE2 Fixation du rail au moteur
Afin d’éviter d’endommager GRAVEMENT l’ouvre-porte de garage, utiliser UNIQUEMENT les boulons et les
fixations montés sur le dessus de l’ouvre-porte.
1. Insérer un boulon 1/4po-20x13/4po, dans le trou du boulon de protection du couvercle situé à l’extrémité
arrière du rail, comme illustré. Serrer solidement à l’aide d’un contre-écrou de 1/4po-20. Ne PAS trop
serrer.
2. Retirer les boulons du haut de moteur.
3. Utiliser le carton pour soutenir l’extrémité avant du rail.
4. Placer le support en «U», la surface plane orientée vers le bas contre le moteur et aligner le trou du
support sur le trou du boulon.
5. Serrer le support en «U» avec les boulons enlevés précédemment, NE PAS utiliser d’outils électriques.
L’utilisation d’outils électriques pourrait endommager de manière permanente l’ouvre-porte de garage.
6. Poser l’écarteur de chaîne sur le moteur à l’aide de deux vis.
Boulon de
1/4 po-20x1 3/4 po
Contre-écrou de
1/4 po-20
QUINCAILLERIE
Support en U
Vis hexagonales
no 8-32x7/16 po
Orifice de boulon
de protection du carter
Boulon de
1/4 po-20x1 3/4 po
Contre-écrou de
1/4 po-20
Boulons (montés dans
l’ouvre-porte de garage)
Écarteur de chaîne
