24
Installation
ÉTAPE13 Installation du Protector System ® (suite)

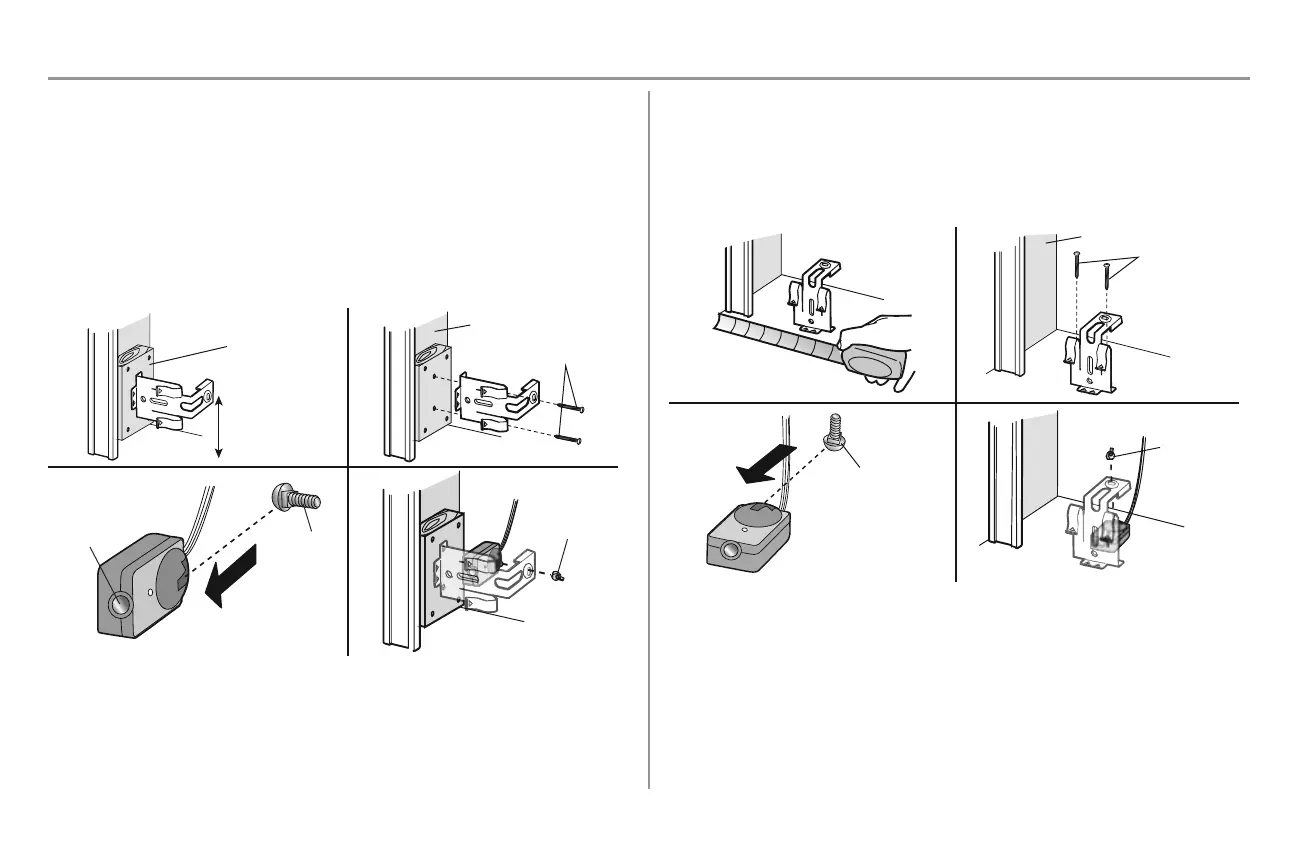

OPTIONB – INSTALLATION AUMUR
Si une profondeur supplémentaire est nécessaire, on peut employer un support de rallonge (non fourni) ou des cales
en bois. S’assurer que chaque support a le même dégagement, de sorte qu’ils soient correctement alignés.
1. Placer le support de capteur contre le mur, les biellettes courbées étant dirigées vers la porte. S’assurer
qu’il y a un dégagement suffisant et qu’aucun obstacle ne se trouve dans le parcours du faisceau du
capteur. Marquer les trous.
2. Percer des trous guides de 3/16po pour chaque support de capteur et fixer les supports sur le mur avec
les tire-fonds (non fournis).
3. Faire glisser le boulon à tête bombée et collet carré dans la fente de chaque capteur.
4. Insérer le boulon par le trou du support de capteur et le fixer avec l’écrou à oreilles. Les lentilles des deux
capteurs doivent pointer l’une vers l’autre. S’assurer que la lentille n’est pas obstruée par le support de
capteur.
Lentille
Boulon de
carrosserie
Ne doivent pas
être à plus de
15cm (6po)
1 2
(Non fourni)
(Non fourni)
Écrou à oreilles
3 4
Mur de garage intérieur
OPTIONC - INSTALLATION AUSOL
Utiliser un support de rallonge (non fourni) ou une cale de bois pour soulever le support de capteur, au besoin.
1. Mesurer soigneusement la position des deux supports de capteurs de sorte qu’ils seront à la même
distance du mur et dégagés.
2. Fixer les supports de capteurs au sol avec des ancrages de béton (non fournis).
3. Faire glisser le boulon à tête bombée et collet carré dans la fente de chaque capteur.
4. Insérer le boulon par le trou du support de capteur et le fixer avec l’écrou à oreilles. Les lentilles des deux
capteurs doivent pointer l’une vers l’autre. S’assurer que la lentille n’est pas obstruée par le support de
capteur.
(Non fournis)
1 2
Boulon de
carrosserie
Écrou à
oreilles
3 4
Mur de garage intérieur
