Installation

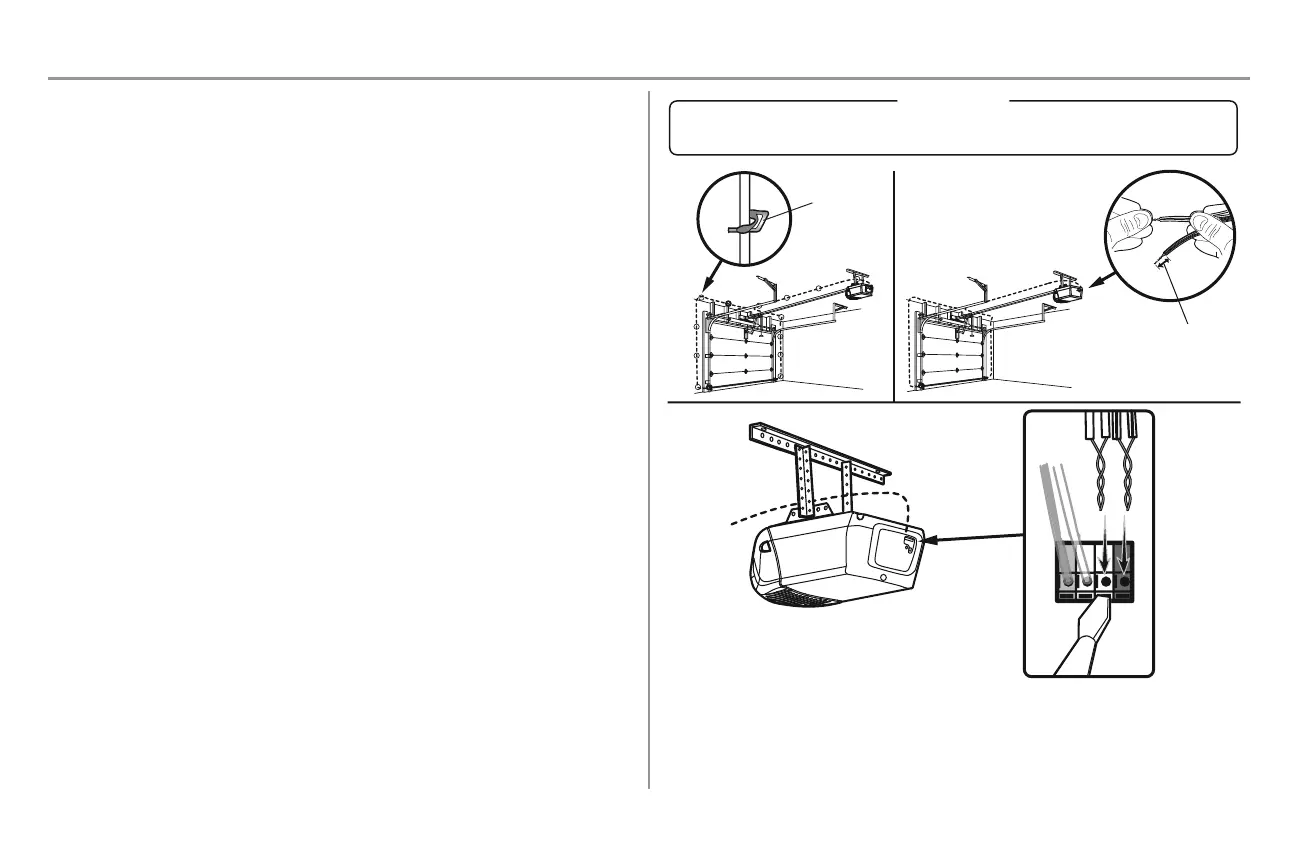

ÉTAPE14 Câblage des capteurs d’inversion de sécurité (suite)

Si votre porte de garage est déjà câblée pour l’installation de capteurs d’inversion de sécurité, passer à page 26.

OPTIONA INSTALLATION SANS CÂBLES PRÉINSTALLÉS

1. Acheminer le fil des deux capteurs vers l’ouvre-porte de garage. Fixer le fil au mur et au plafond avec les

agrafes.

2. Dénuder 11mm (7/16po) d’isolation de chaque ensemble de fils. Séparer les fils. Torsader les fils blancs

ensemble. Torsader les fils blanc/noir ensemble.

3. Insérer les fils blancs dans la borne blanche de l’ouvre-porte de garage. Insérer les fils blanc/noir dans la

borne grise de l’ouvre-porte de garage. Pour insérer ou retirer les fils de la borne, appuyer sur la languette

avec la pointe du tournevis.

Agrafes

11 mm (7/16 po)

BLANC

GRIS

ROUGE

QUINCAILLERIE

Agrafes isolées (non montrées)
