*GTTCLGU

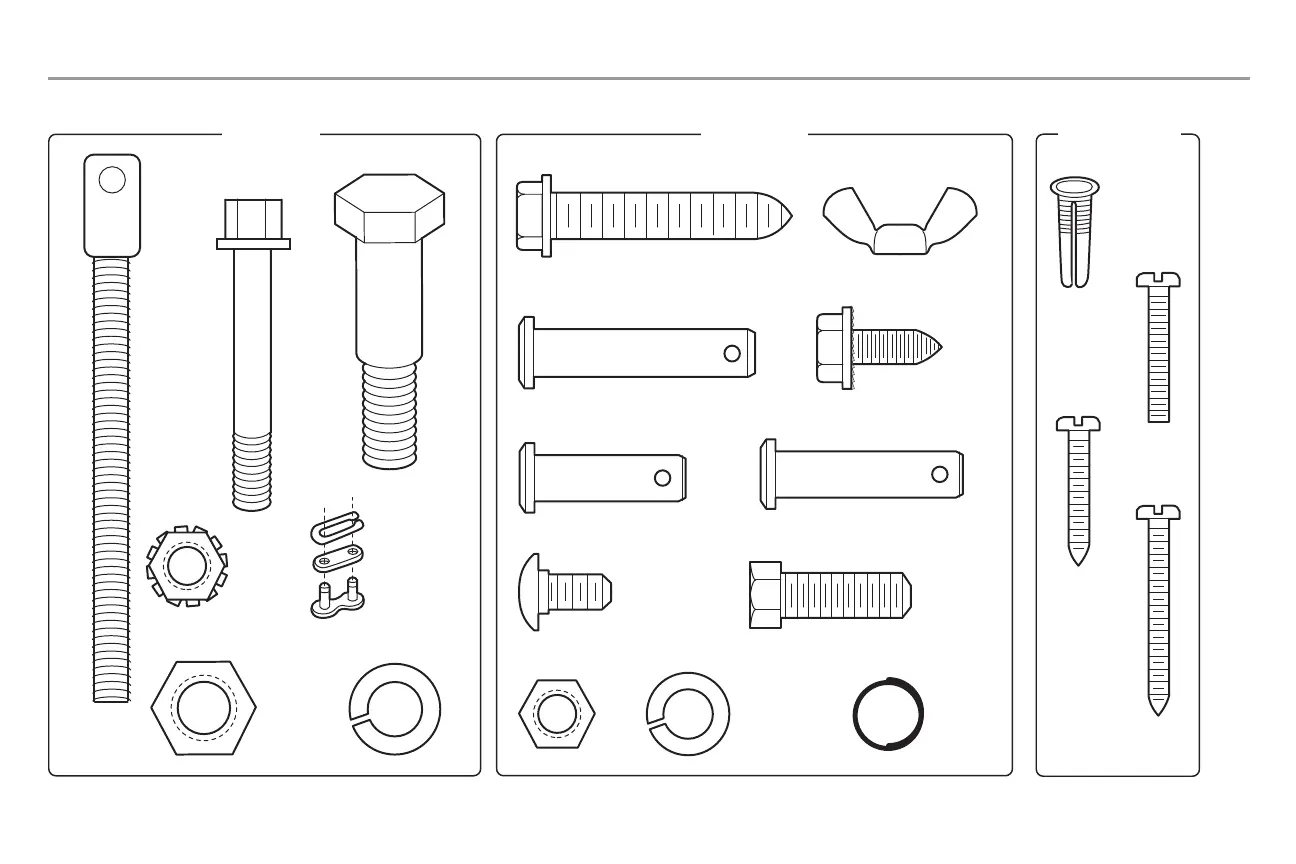

ENSAMBLAJE INSTALACIÓN
CONTROL DE LA
PUERTA
Grapas aisladas
(no aparece)
Perno 1/4 de pulg.
-20x1-3/4 pulg.
Tuerca de
seguridad de
1/4 pulg.-20
Perno
Tuerca 3/8 pulg.
Arandela de
presión 3/8 pulg.
Eslabón maestro (2)
Eje roscado
Pasador de chaveta
5/16 pulg. x 1-1/2 pulg.
Aro de
retención (3)
Pernos hexagonales de 5/16
de pulg. -18 x 7/8 de pulg. (4)
Arandela de presión
5/16 pulg.-18 (4)
Tuerca 5/16
pulg.-18 (4)
Tornillos autorroscantes
1/4 pulg.-14x5/8 pulg. (2)
Pasador de chaveta
5/16 pulg. x 1 pulg.
Pasador de chaveta
5/16 pulg. x 1-1/4 pulg.
Perno de carro 1/4 de
pulg. -20x1/2 pulg. (2)
Tuerca de mariposa
1/4 pulg.-20 (2)
Tornillo para madera 5/16
pulg.-9x1-5/8 pulg. (4)
Tornillo 6ABx
1 pulg. (2)
Tornillo 6ABx
1-1/2 pulg. (2)
Anclajes para
tablaroca (2)
Tornillo 6-32x
1 pulg. (2)
