Chapin 82050C - Gate Linkage Assembly; Steps 9 & 9.1: Connecting and Securing Linkage

Assemble Gate Linkage
Sujete la unión de la compuerta / Assembler la tringlerie de la vanne
9
C-7
C-9

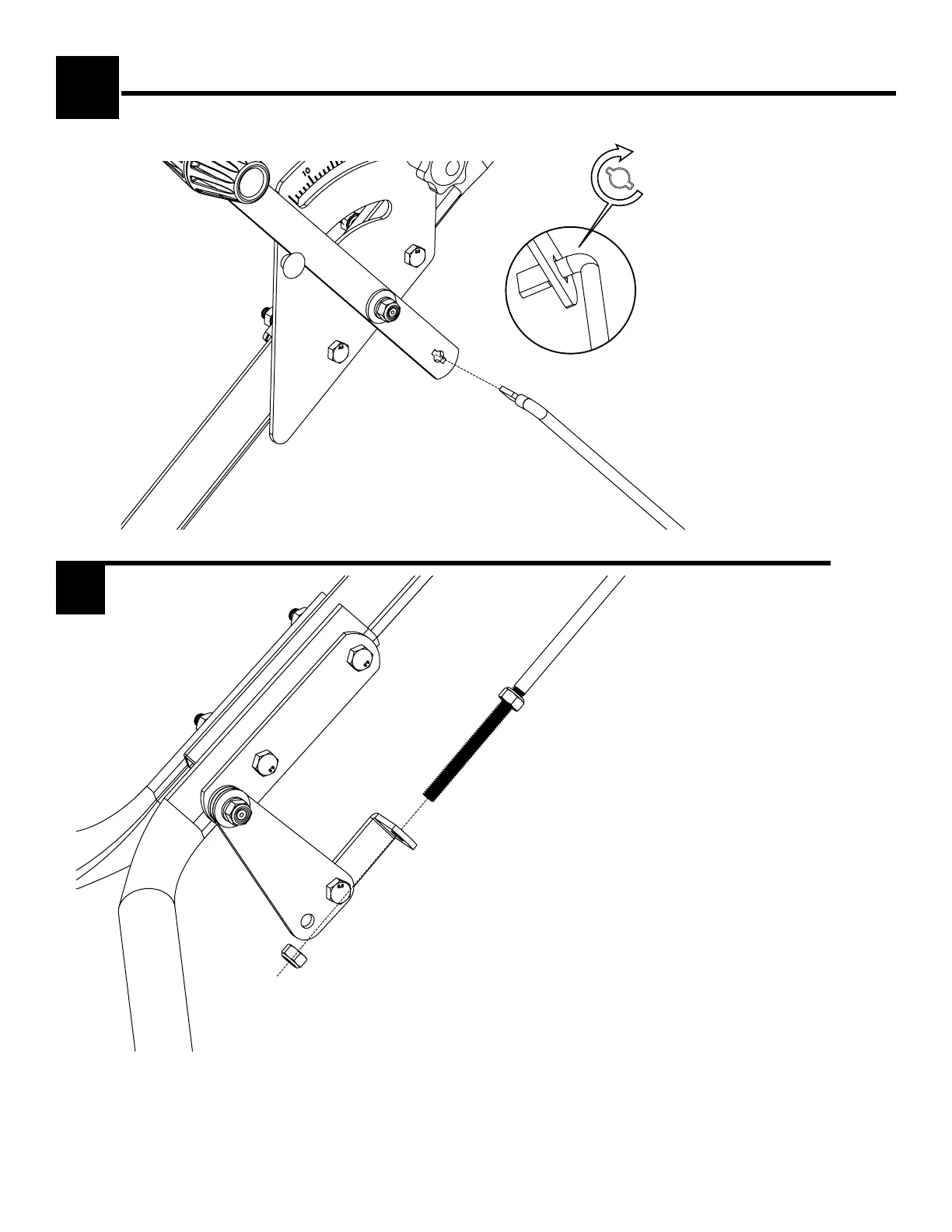

Insert C-7 into key hole. Rotate
clockwise to align with C-9.
Inserte C-7 en el agujero para la
chaveta. Rote en sentido de las
agujas del reloj para alinearse
con C-9.
Insérer C-7 dans le trou de la
clé. Faire pivoter en sens horaire
pour aligner avec C-9.
C-7
C-16
Hex Nut
9.1
Assemble first nut to linkage C-7 as shown. Assemble
C-7 to C-16 as shown. Attach second nut to C-7 linkage.
Coloque la primera tuerca en la unión C-7 como se
muestra. Sujete C-7 a C-16 como se muestra. Coloque la
segunda tuerca en la unión C-7.
Assemblez d’abord l’écrou à la tringlerie C-7, comme il
est indiqué. Assemblez C-7 à C-16, comme il est indiqué.
Attachez le second écrou a la tringlerie C-7.
10
C-9
Note: Use hex nuts set that were aside from step 3.
Nota: Use las tuercas hexagonales que separó en el paso 3.
Remarque : Utilisez des écrous hexagonaux mis de côté à l’étape 3.
Loosely attach nut to linkage (C-7). Keep loose for
adjustment later.
Una la tuerca a la unión (C-7) sin mayor precisión.
Manténgala floja para ajustarla posteriormente.
Fixer lâchement l’écrou à la tringlerie (C-7). Laisser lâche
pour un ajustement ultérieur.
Hex Nut
