Chapin 82088B - Impeller & Gearbox Assembly

CW
Completed Assembly
Ensamblaje completo
Assemblage terminé
H-19
Note: Gear Box “CW” should
face toward front of hopper
Nota: CW de la caja de
cambios debe estar hacia el
frente de la tolvilla
Remarque : La boîte de
vitesses devrait faire face à
l’CW de la trémietard.
CW
7

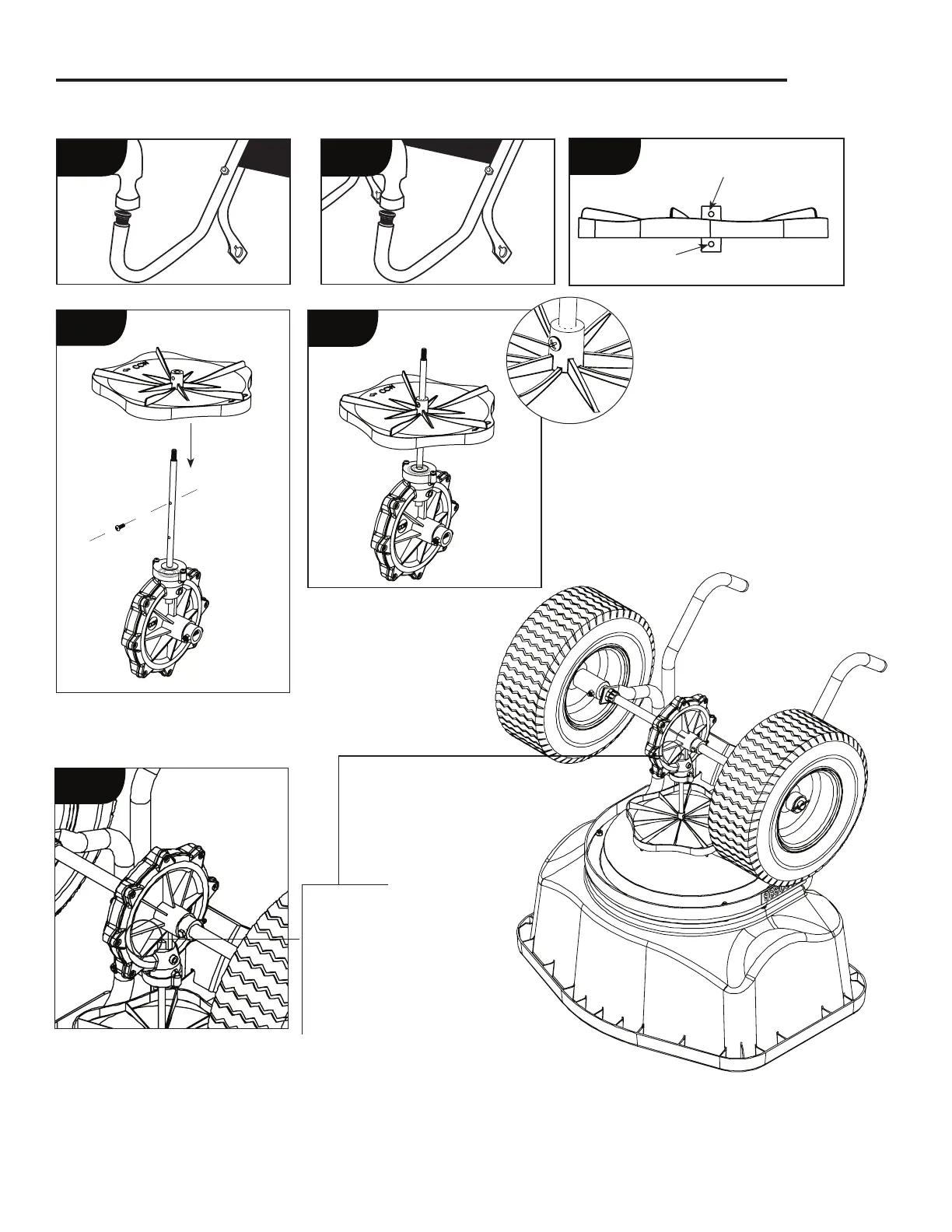

Impeller & Gearbox Assembly (2.3 - 2.8)
Impulsor y conjunto de caja de velocidades (2.3-2.8) Assemblage impulseur & boîte d’engrenages (2.3-2.8)
Top Hole (used)
Orificio de la parte superior
Trou supérieur
Bottom Hole (not used)
Orificio de la parte inferior
Trou inférieur
H-19
C-12
C-13
C-3
2.6
2.7
2.3 2.4
2.5
2.8
Steps 2.6 and 2.7
Assembly shown using top hole.
Pasos 2.6 y 2.7
Montaje mostrado usando el orificio
de la parte superior.
Étapes 2.6 et 2.7
Assemblage illustré à l’aide d’un trou
supérieur.
