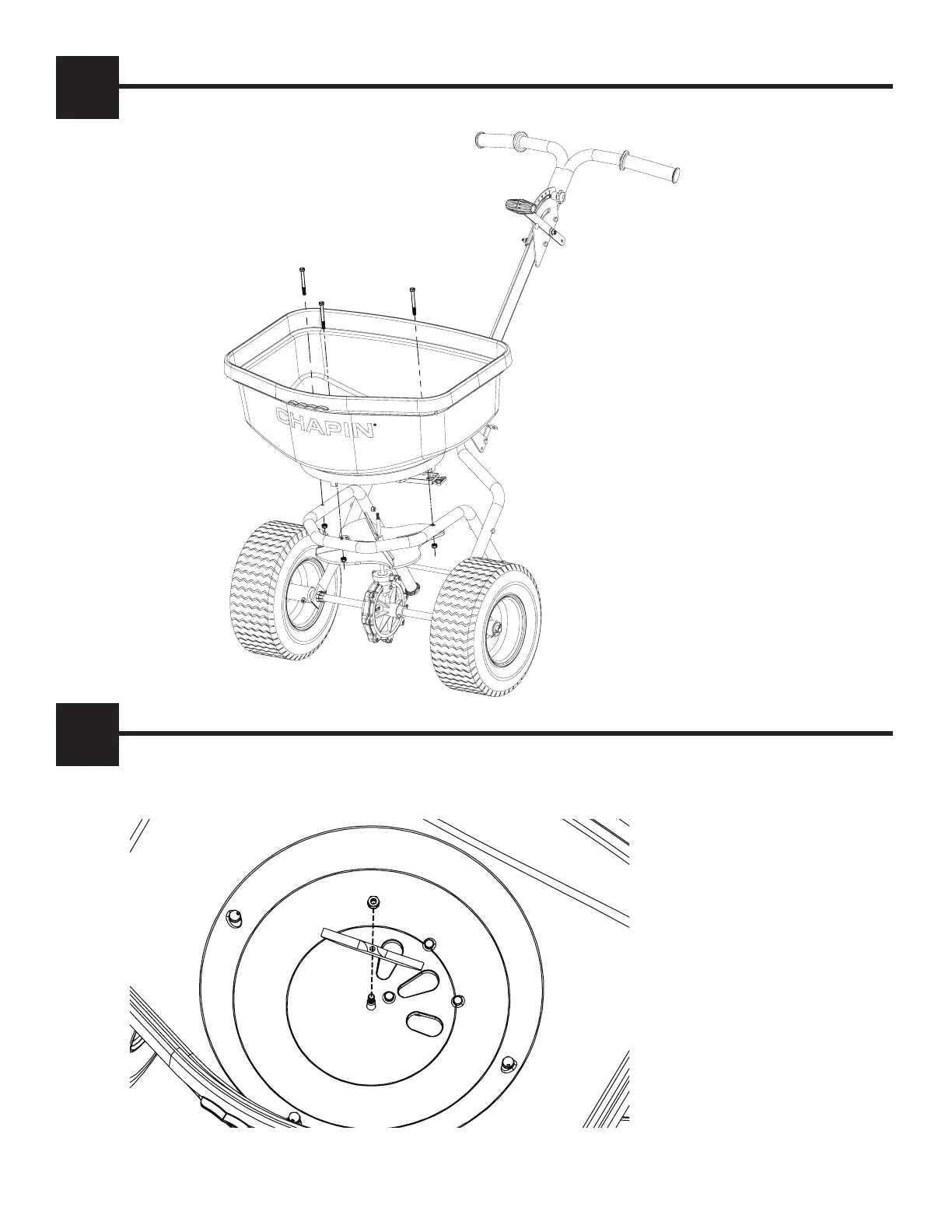

Chapin 8301C - Step 6: Assemble Hopper to Frame; Step 6 - Attaching Hopper to Frame; Step 7: Assemble Auger; Step 7 - Installing the Auger

H-7
C-17
Assemble Hopper to Frame
Sujete la tolvilla al marco / Assembler la trémie au cadre
6
Assemble Auger
Ensamble el tornillo sin n / Assembler la vis d’alimentation
7
H-5
H-7
H-5
H-5
H-7
H-7
Note: Auger is threaded. Screw
clockwise onto impeller shaft (C-3)
and secure with H-7 nut.
Nota: Se enrosca el tornillo sin n.
Atornille en sentido de las agujas del
reloj en el eje del impulsor (C-3) y
asegúrelo con la tuerca H-7.
Remarque : La vis d’alimentation est
enlée. Visser en sens horaire dans
l’arbre de l’impulseur (C_3) et xer
avec un écrou H-7.
