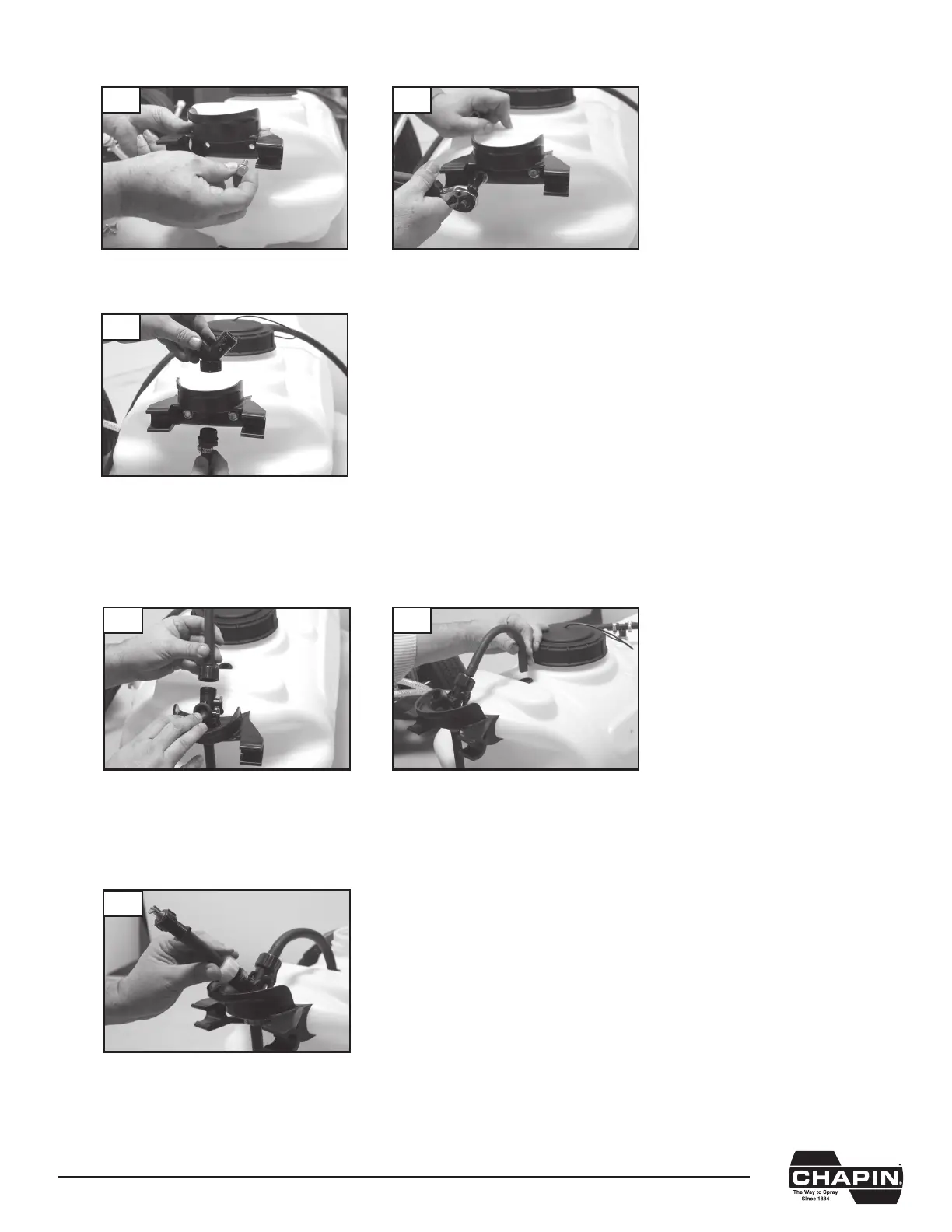

5.0 -- Manguera/válvula de descarga al tanque
Sujete el soporte de plástico al tanque con los pernos incluidos.
Coloque el extremo de la conexión con la rosca
macho en el conjunto de descarga a través del
agujero en el soporte. Enrosque la válvula de 2 vías
sobre él y apriete. Alinee la válvula como se muestra
en la imagen.
5.1 5.2
5.3
Atornille la manguera de recirculación en la conexión delantera y
empuje el extremo de la manguera a través del agujero en el tanque.
Atornille el conjunto de la boquilla en la conexión trasera.
Alinee la boquilla para que apunte
hacia atrás del tanque.
5.4 5.5
5.6
