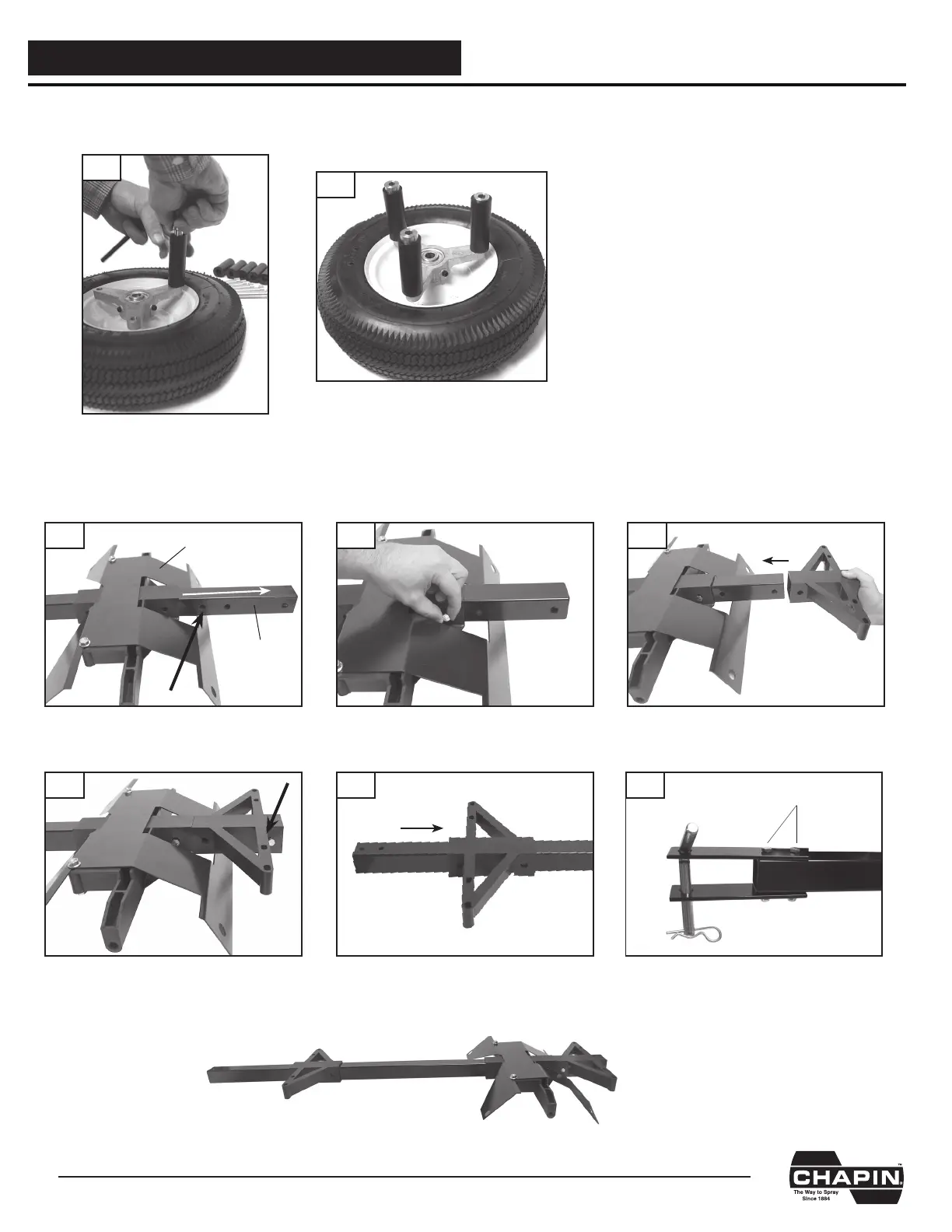

— INSTRUCTIONS D’ASSEMBLAGE
1.0 -- Assemblage de roue/rouleau
Assemblez les rouleaux sur les roues en utilisant les boulons à épaulement et la clé Allen fournis. Serrez complètement.
2.0 -- Ensemble de cadre
Faites glisser les éléments du cadre sur le longeron du cadre, comme indiqué sur l’image. Notez l’orientation de tous les éléments du cadre,
celle-ci étant essentielle à un bon assemblage. Montez l’élément central et arrière du cadre au longeron du cadre en utilisant les boulons de
0,64 cm (1/4 po) et les rondelles.
Élément du cadre
Cadre
Alignez l’orice de l’élément du cadre
avec l’orice du longeron du cadre.
1.1
Assemblé
1.2
2.1
Installez le boulon de 0,64 cm
(1/4 po) et la rondelle.
2.2
Installez l’élément du cadre arrière.
2.3
Installez les boulons de 0,64 cm (1/4 po)
et la rondelle.
2.4
Faites glisser l’élément antérieur
du cadre.
2.5
Attachez les plaques d’attache comme
indiqué sur l’image en utilisant les
boulons de 0,64 cm (1/4 po).
2.7
Boulons de 0,64
cm (1/4 po)
Assemblé
