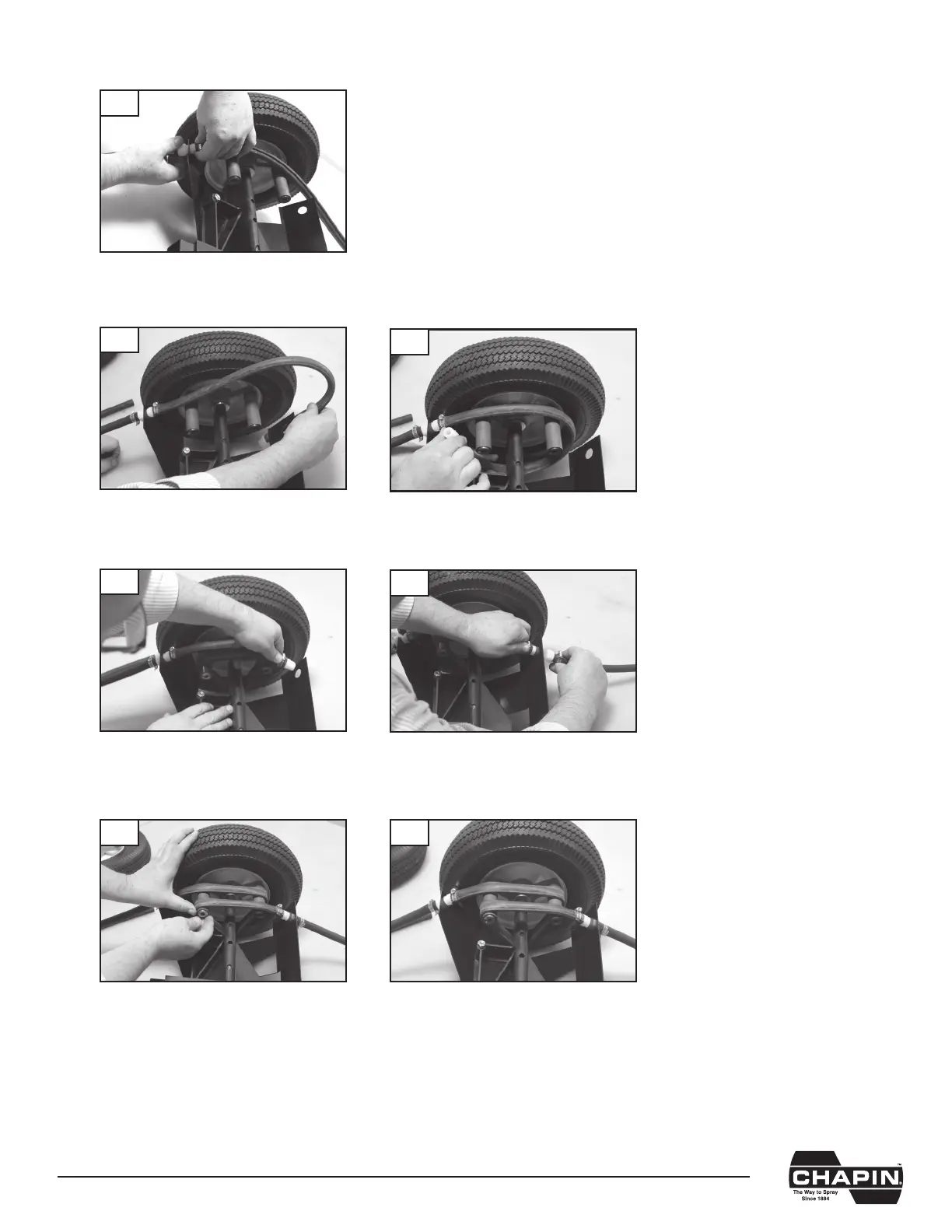

7.0 -- Tubes de pompe aux tuyaux d’aspiration et de décharge
7.1
7.4
7.5
7.6 7.7
Placez l’embout du tube de pompe à travers l’orice avant de la plaque
de soutien. Vissez le tuyau d’aspiration d’accouplement au bout.
7.2
7.3
Enroulez le tube sur les trois rouleaux en s’assurant que le tube ne se
chevauche pas sur lui-même.
Étirez le tube pour permettre à l’embout mâle de s’insérer dans l’orice arrière
de la plaque de montage. En maintenant la tension, vissez le tuyau de décharge
d’accouplement à l’embout.
Vériez qu’il y a de l’espace entre le pneu et la pince de tuyau. Répétez cette opération
pour l’autre côté du pulvérisateur. Serrez les quatre connexions sur les tubes de pompe
en utilisant les clés de 1,9 cm (3/4 po) et 2,2 cm (7/8 po).
