Chappee Initia SUPER 2.28 CF - Wiring diagram - INITIA SUPER 1.24 FF

28

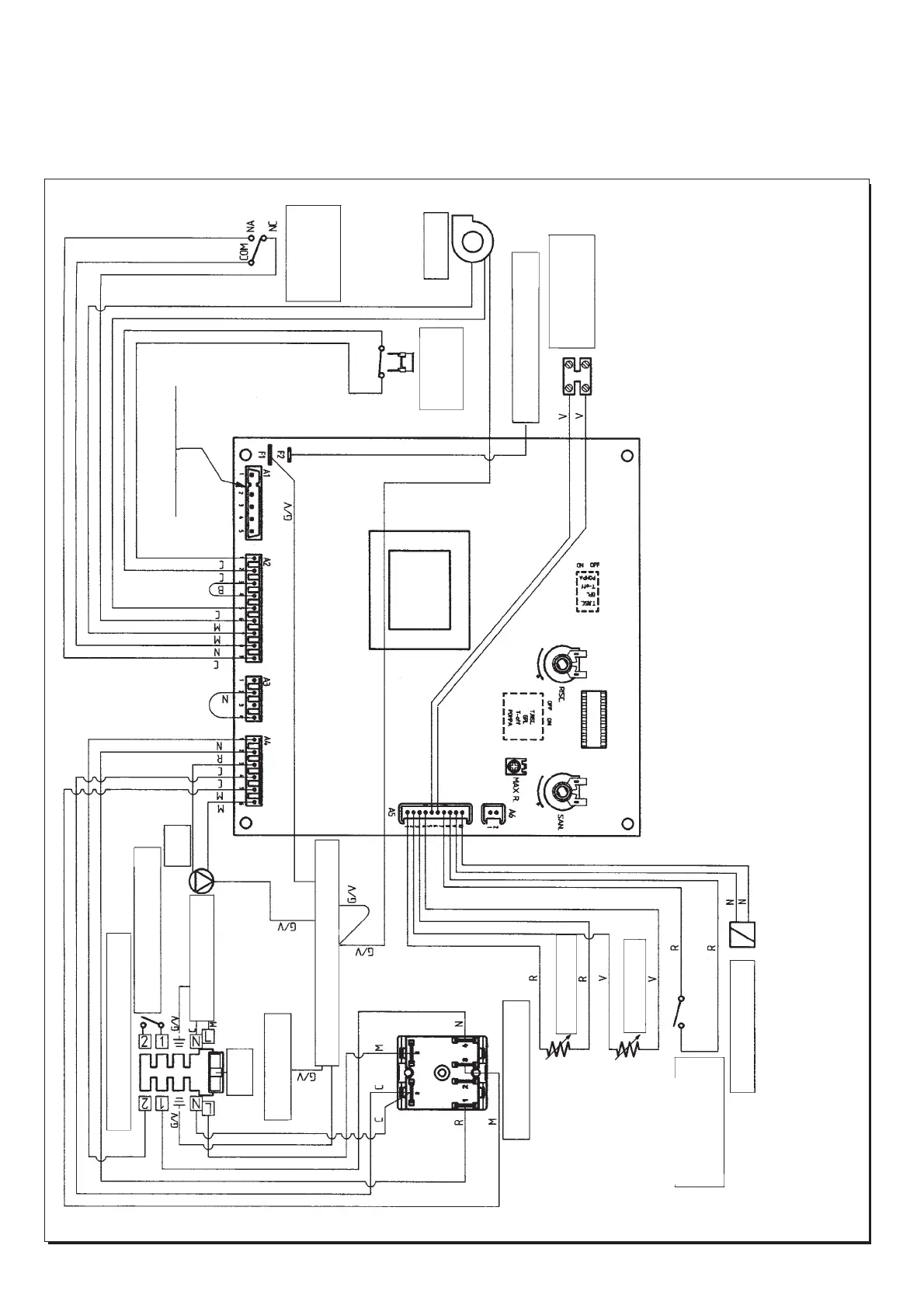

Illustrated wiring diagram
Απεικνιση ∆ιαγράµµατος
Καλωδιώσεων
INITIA SUPER 1.24 FF
0307_2801
Πλαίσιο
FEEDING TERMINAL BLOCK
Θερµοστάτησ χώρου
ROOM THERMOSTAT 220 V
∆ίκτυο ρεύµατοσ
FEEDING POWER GRID
Πλαίσιο λέβητα
BOILER FRAME
Ασφάλεια
FUSE
Πλαίσιο σύνδεσησ τησ γείωσησ
GROUND CONNECTION TERMINAL BLOCK
Επιλογέασ reset
S/W RESET SELECTOR
Αισθητήριο ΝΤC ζεστού
νερού χρήσησ
DHW SENSOR
Αισθητήριο ΝΤC
θέρµανσησ
C.HEATING NTC SENSOR
Μικροδιακπτησ υδραυλικήσ
διαφορικήσ πίεσησ
HYDRAULIC DIFFERENTIAL
PRESSURE MICROSWITCH
Βαλβίδα ρύθµισησ αερίου
GAS VALVE MODULATOR
Σηµ. Βλέπε σελ. 30 για τη σύνδεση
N.B.: see page 30 for connection
Αντλία
PUMP
Θερµοστάτησ
ασφαλείασ
SAFETY
THERMOSTAT
Ηλεκτρδιο αισθητηρίου φλγασ
FLAME SENSING ELECTRODE
Αισθητήριο διαφορικήσ
πίεσησ καυσαερίων
FLUE DIFFERENTIAL
PRESSURE SENSOR
Ανεµιστήρασ
FAN
Χρώµατα καλωδίων - CABLES COLOURS
C=φωτειν µπλε - light blue
Μ=καφέ - brown
Ν=µαύρο - black
R=κκκινο - red
G/V= κίτρινο/πράσινο - yellow/green
Β=λευκ - white
Εξηγήσεισ
KEY
Τ.RISC=αλλαγή τησ µέγιστησ θερµοκρασίασ του νερού -
modification of boiler maximum delivery temperature
GPL= σύνδεσησ αλλαγήσ αερίου - gas change connector
Α3=σύνδεση προγραµµατισµού - programming control connector
RISC.=ποτενσιµετρο κεντρικήσ θέρµανσησ - central heating
potentiometer
SΑΝ.=ποτενσιµετρο ζεστού νερού χρήσησ - DHW potentiometer
ΡΟΜΡΑ=ρύθµιση χρονικήσ διάρκειασ λειτουργίασ τησ αντλίασ µετά
το κλείσιµο - post-circulation time adjustment
Τ.ΟFF=σύνδεση χρνου αναµονήσ θέρµανσησ - heating in standby
time selection connector
P. S. - τερµατικ
θέρµαντήρα νερού
P. S. - WATER HEATER
TERMINAL BLOCK
