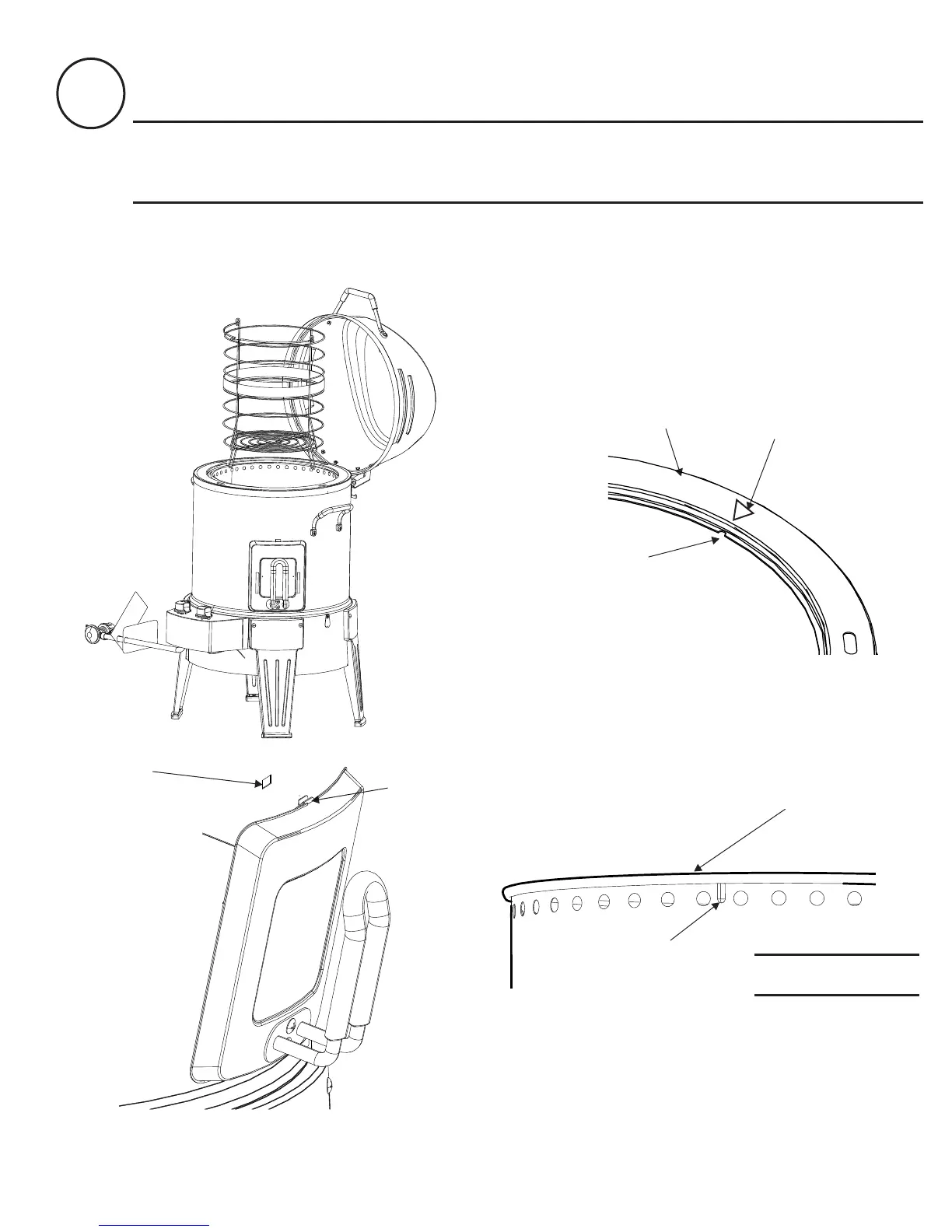

• Slide the cooking chamber into the appliance. Note that an alignment pin is located on the cooking pot. This pin ensures that the cooking
chamber is installed correctly. The pin fits into a slot on the body top ring above the smoker box. There are arrows located on the body top
ring and cooking chamber to aid in alignment.
• Top Ring Slot
• Alignment Arrow
• Body Top Ring
• Alignment Pin
Alignment Arrow
(inside cooking pot)
• Smoker Box Tab
• Slot for tab
• Smoker Box Installation
• Colocar la cámara de cocción en el aparato. Tenga en cuenta que una clavija de alineación se encuentra en la olla. Este pin se asegura
de que la cámara de cocción está instalado correctamente. El pasador se coloca en una ranura en el anillo superior por encima de la
caja del ahumador. Hay flechas ubicadas en el anillo superior y la cámara de cocción para facilitar la alineación.
Alineación Flecha
(Dentro de la olla de cocción)
• Clavija de alineación
• Anillo ranura superior
• Alineación Flecha
• Aro para la parte superior del cuerpo
• Ranura para la ficha
• Fumador ficha Cuadro
• Glisser l'enceinte de cuisson dans l'appareil. Vous remarquerez qu'il y a une goupille de positionnement sur le chaudron. Cette goupille
assure la bonne installation de l'enceinte de cuisson. La goupille s'insère dans la fente située sur l'anneau supérieur de la cuve au-
dessus de la barquette de charbon de bois. Des flèches situées sur l'anneau supérieur de la cuveet sur l'enceinte de cuisson visent à
aider à l'alignement.
• Flèche d'alignement
• Fente de l'anneau supérieur
• Anneau supérieur de la cuve
• Cooking Chamber
Flèche d'alignement
(à l'intérieur du chaudron)
• Enceinte de cuisson
• Goupille de positionnement
• Installation de la barquette de charbon de bois
• Onglet de la barquette de charbon de bois
• Fente de l'onglet
• Cámara de cocción
• Fumador Instalación de la caja
