J2
⑩REM
外部信号入力による運転操作時に点灯します。
（外部信号入力付き仕様に限り、モード１の「プログラム駆動方式」で、
「MASTER KEY」以外を選択時に点灯します。
また、「パターン選択方式」で、「KEY」以外を選択時も点灯します。）
⑪ERR（KP1000/ KP2000）
入力取込異常時に点灯します。
⑫AT（KP1000/ KP 2000）
オートチューニング動作中に点灯します。
⑬MAN1（KP1000/ KP2000）
第１出力が手動出力運転時に点灯します。
⑭MAN2（KP1000/ KP2000）
第 2 出力が手動出力運転時に点灯します。
⑮TS1～TS8
タイムシグナルＴＳ１からＴＳ８がＯＮ時に点灯します。
⑯AL1～AL4（KP1000/ KP2000）
警報ＡＬ１からＡＬ４がＯＮ時に点灯します。
⑰FNC
キーを押した時に点灯します。点灯中は、運転操作キーモードとな
ります。再度、 キーを押すと消灯します。また、外部信号入力や通
信による運転操作時に消灯することがあります。
⑱FNC キー
・運転画面時に押した場合、運転操作キーモードとなります。
（例えば、運転画面にて、 キーを押してから キーを押した場合、
ＲＵＮ状態になります。）
・設定画面時に押した場合、設定操作キーモードとなり、カーソルの逆
送りとして動作します。
⑲RUN または MODE キー
・運転操作キーモードの場合、ＲＵＮキーとして動作します。
（例えば、運転画面にて、 キーを押してから キーを押した場合、
ＲＵＮ状態になります。）
・設定画面時に押した場合、設定操作キーモードとなり、運転画面と
モード０のモード画面の切替、および設定画面からモード画面への切替
に使用します。
⑳ＳＴＯＰ または ＳＥＬキー
・運転操作キーモードの場合、ＳＴＯＰキーとして動作します。
（例えば、運転画面にて、 キーを押してから キーを押した場合、
ＳＴＯＰ状態になります。）
・運転画面時に押した場合、運転画面の切替に使用します。また、設
定画面時に押した場合、設定操作キーモードとなり、設定画面の切替
に使用します。
㉑ＡＤＶ または 設定操作キー
・運転操作キーモードの場合、ＡＤＶキーとして動作します。
（例えば、運転画面にて、 キーを押してから キーを押した場合、
アドバンス動作になります。）
・設定画面時に押した場合、設定操作キーモードとなり、カーソル送りや
項目選択に使用します。
㉒ＲＥＳＥＴ または 設定操作キー
・運転操作キーモードの場合、ＲＥＳＥＴキーとして動作します。
（例えば、運転画面にて、
キー
を押してから キーを押した場合、
ＲＥＳＥＴ状態になります。）
・設定画面時に押した場合、設定操作キーモードとなり、設定値（また
は、設定項目）の降順に使用します。
㉓ ＰＴＮ または 設定操作キー
・運転操作キーモードの場合、ＰＴＮキーとして動作します。
（例えば、運転画面にて、ＲＥＳＥＴ中に、 キーを押してから キー
を押した場合、パターンＮｏ．選択状態になります。この時、画面表示の
ＰＴＮが点滅します。また、定値運転中のパターンＮｏ．選択はできませ
ん。）
・設定画面時に押した場合、設定操作キーモードとなり、設定値（また
は、設定項目）の昇順に使用します。
㉔Ａ／Ｍ（KP1000/KP2000） または ＥＮＴキー
・運転操作キーモードの場合、Ａ／Ｍキーとして動作します。
（例えば、出力表示の運転画面にて、自動出力運転中に、 キーを
押してから キーを押した場合、手動出力運転状態になります。）
・設定画面時に押した場合、設定操作キーモードとなり、設定の登録に
使用します。

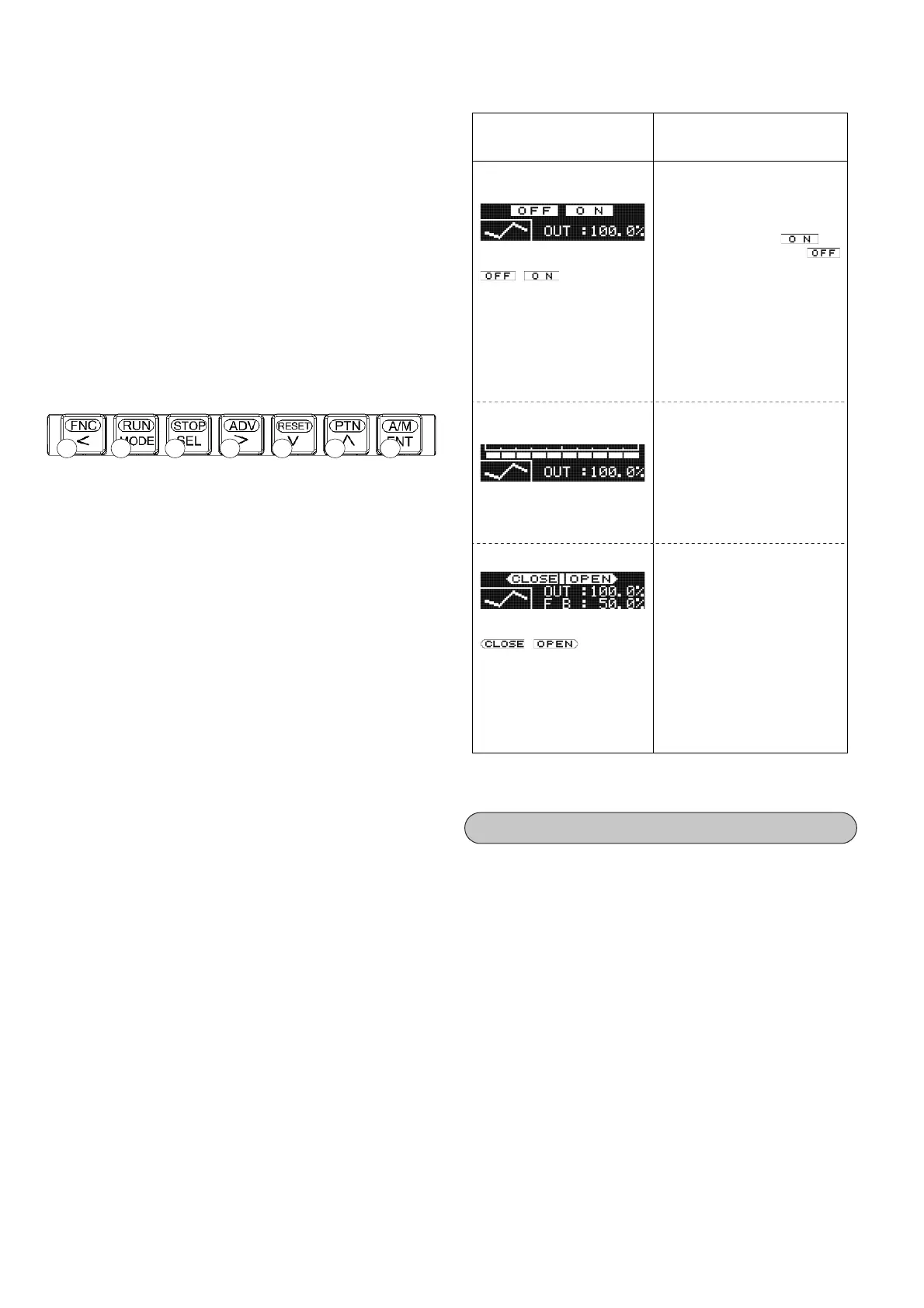

第２表示部
第２表示部には、運転画面と設定画面を表示しますが、運転画面は、製品
の出力形式により表示内容が異なります。
出 力 形 式 と 運 転 画 面 画 面 の 説 明
［ オンオフパルス形 ］
［ ＳＳＲ駆動パルス形 ］
※上記は、模擬表示であり、実際は
と が同時に点灯する
ことはありません。
①左下側に、実行中ステップを中央にし
て、前回ステップと次回ステップの３ス
テップ概形表示部があります。
なお、ＲＵＮ状態の場合、中央の実行ス
テップが点滅します。
②出力がＯＮ状態のときに が点
灯し、出力がＯＦＦ状態のときに
が点灯します。
③ＭＶ（出力値）をデジタル表示します。
④手動出力運転（マニュアル出力）時
は、「ＯＵＴ」の左側に 「Ｍ」が点灯しま
す。
⑤ヒータ断線警報付き仕様の場合、
モード１の「ＣＴ画面の有／無」の設定に
より、ＣＴ測定値をデジタル表示します。
ただし、測定できない場合は、「－－－
－」となります。
［ 電流出力形 ］
［ 電圧出力形 ］
①左下側に、実行中ステップを中央にし
て、前回ステップと次回ステップの３ス
テップ概形表示部があります。なお、ＲＵ
Ｎ状態の場合、中央の実行ステップが
点滅します。
②出力値に相応したバーグラフを表示し
ます。
③ＭＶ（出力値）をデジタル表示します。
④手動出力運転（マニュアル出力）時
は、「ＯＵＴ」の左側に「Ｍ」が点灯します。
［ オンオフサーボ形 ］
※上記は、模擬表示であり、実際は
とが同時に点灯
することはありません。
①左下側に、実行中ステップを中央にし
て、前回ステップと次回ステップの３ス
テップ概形表示部があります。なお、ＲＵ
Ｎ状態の場合、中央の実行ステップが
点滅します。
②クローズ側信号がＯＮのときに が点灯
し、 オープン側信号がＯＮのときに が
点灯します。 両方の信号ともＯＦＦ状態
のときには、何も点灯しません。
③ＭＶ（出力値）をデジタル表示します。
④フィードバック値（弁開度）をデジタル
表示します。
⑤手動出力運転（マニュアル出力）時
は、「ＯＵＴ」の左側に「Ｍ」が点灯します。
２出力仕様の場合、通常の１出力仕様の運転画面と異なり、出力ごとに
運転画面が表示されます。第１出力側の運転画面と第２出力側の運転画
面の切り替えは、SEL キーで行います。
■設置条件
本器を取り付けるときは、次のような所に設置してください。
（環境）
屋内
直射日光が当たらないところ
高温にならないところ
振動や衝撃がないところ
液体（水など）がかからないところ
結露しないところ
工業環境 （過電圧カテゴリ：Ⅱ、過渡過電圧：2500V、汚染度：2）
（雰囲気）
強力なノイズ、静電気、電界、磁界がないところ
周囲温度-10～50℃以内（密着計装時は 40℃以内）、周囲湿度 20～
90%rh 以内のところ
温度変化が少ないところ
腐食性ガス、爆発性ガス、引火性ガス、可燃性ガスがないところ
塩分、鉄分、導電性物質（カーボン、鉄など）がないところ
蒸気、油、薬品がないところ
ちりやほこりがないところ
周囲に高発熱するものがないところ
熱がこもらないところ（本製品の内部温度上昇を防ぐため、通風スペース
を確保してください。ただし、端子部には直接風があたらないようにして
ください。風があたると指示が安定しない原因になります。）
製品の上部が広い空間であるところ
手順 1 設 置
18 19 20 21 22 23 24
