Les unités EREBA sont dotées d’un module hydronique
intégré qui permet une installation rapide à l’aide de
quelques composants externes.
Concernant le raccordement exact des tuyauteries
hydrauliques, consultez la gure 9.
Les g. 10 décrivent les composants intégrés dans
les différentes congurations.
Taille 004-006-008 Taille 012-015

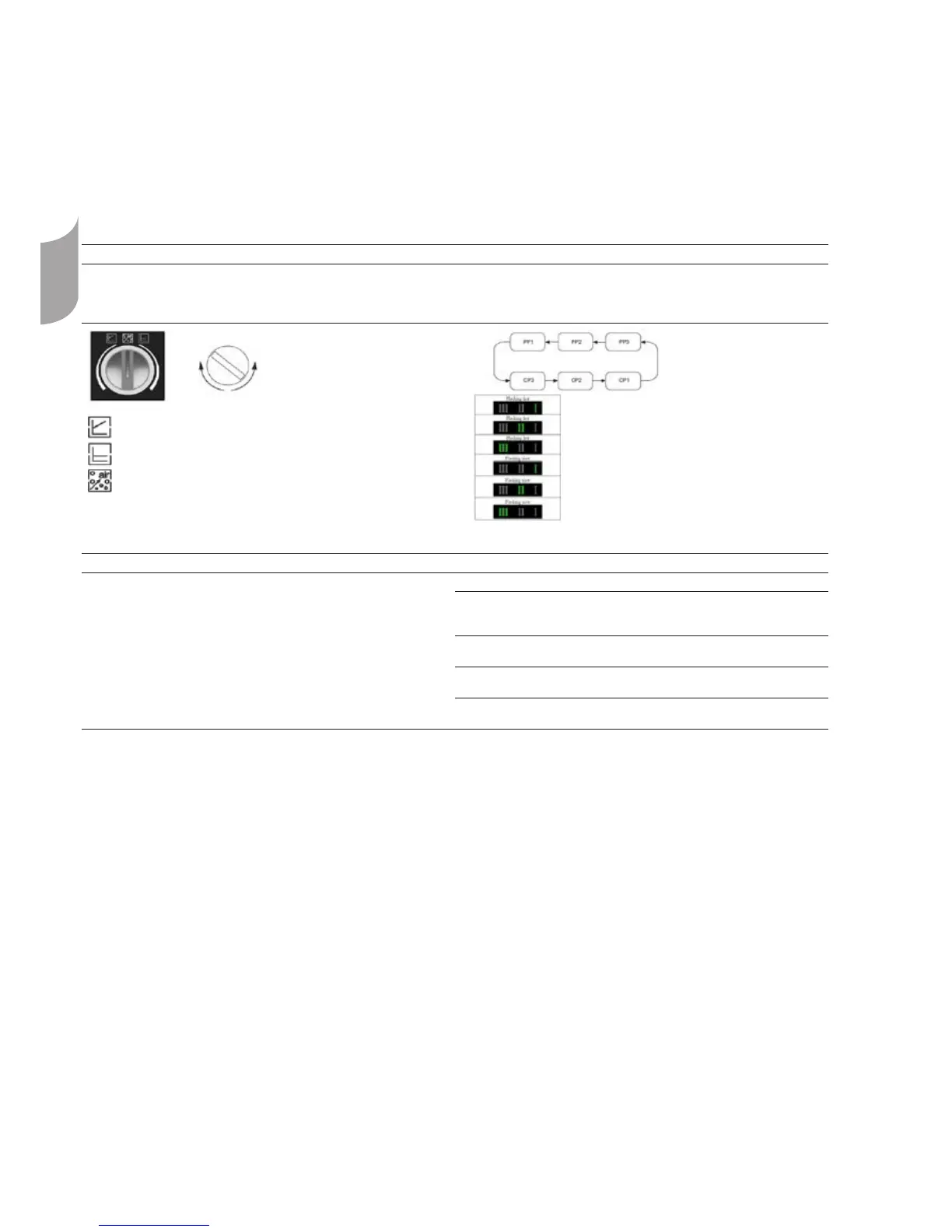

Le bouton de commande rouge permet de régler plusieurs niveaux de pression
dans deux modes de régulation :
-Pressiondiérentiellevariable(Δp-v)
-Pressiondiérentielleconstante(Δp-c)
L’interface utilisateur permet de choisir entre 6 niveaux de pression dans deux
modes de régulation :
- 3 courbes de pression/puissance constantes(CP)
- 3 courbes de pression proportionnelle (PP)
Débit min=1; Débit max=3
Préréglageusine=Δp-c8.
Touteslesfonctionspeuventêtredénies,activéesoudésactivéesàl’aidedu
bouton de commande rouge :
-LemodederégulationΔp-vserègleàgauchedelapositionmédiane
(de 1 à 8).
-LemodederégulationΔp-cserègleàdroitedelapositionmédiane
(de 1 à 8).
- Pour purger la pompe, tourner le bouton dans sa position médiane (la
fonction de purge est activée au bout de 3 secondes et dure 10 minutes
avantdepasserenmodeΔp-cmax).
1) Préréglage usine Courbe de pression constante CP3
2) Appuyer sur le bouton pendant 10 s La pompe passe en mode de
conguration–laLEDsemetà
clignoter
3)Chaqueappuisurleboutonmodie
le réglage
La LED 1-2-3 s’allume / la courbe de
régulation et le mode changent
4) Lorsque le bouton n’a plus été
actionné depuis 10 secondes
Le réglage est adopté – la pompe
revient en mode de fonctionnement
5) La LED 1, 2 ou 3 est allumée de
façonxe
La pompe tourne selon la courbe et le
mode sélectionnés
NOTE:
-Lemodedepressionvariable(Δp-vouPP)estrecommandédanslessystèmesdechauageavecradiateurs.
-Lemodedepressionconstante(Δp-couCP)estrecommandépourlescircuitsdechauageausol.
-Touteslescourbeshydrauliques(Fig.14)ontétédéniesenmodedepressionconstantepourlesvitessesminimale,moyenneetmaximale.
Pressiondiérentiellevariable(Δp-v)
Pressiondiérentielleconstante(Δp-c)
Fonction de ventilation
PP1 (clignotement rapide)
PP2 (clignotement rapide)
PP3 (clignotement rapide)
CP1 (clignotement lent)
CP2 (clignotement lent)
CP3 (clignotement lent)
Procéder aux raccordements hydrauliques de l’échangeur
de chaleur à plaques avec les composants nécessaires, en
utilisant des matériaux qui garantiront que les joints vissés
sont étanches. Les g. 11 montrent l’installation typique
d’un circuit d’eau.
Pour une application avec un circuit hydraulique, il faut
tenir compte des recommandations suivantes:
1. La pompe de circulation externe doit être installée
dans la tuyauterie de retour d’eau directement avant
la thermopompe (unité sans module hydraulique).
2. Il est recommandé d’installer des robinets d’arrêt
pour assurer l’isolation des principaux composants du
circuit, ainsi que celle de l’échangeur thermique.
Ces robinets (à bille, sphériques et papillon) doivent
produire une perte minimum de charge lorsqu’ils sont
ouverts.
3. Prévoir des vidanges de l’unité et du circuit au point
le plus bas.
4. Installer des purges dans les parties les plus hautes de
l’installation.
5. Les orices de pression et les jauges de pression
doivent être installés en amont et en aval de la pompe
à eau externe.
6. Tous les tuyaux doivent être correctement isolés et
supportés.
L’installation des composants suivants est obligatoire:
1. La présence de particules dans l’eau peut obstruer
l’échangeur.
Il est ainsi nécessaire de protéger l’entrée de
l’échangeur thermique avec un ltre à tamis
enlevable.
La jauge du ltre à tamis doit mesurer au moins 10
meshes/cm
2
.
