13
La fixation au sol des chassis est possible
(plots avec boutons HORS fournitures CIAT)
(dureté à définir en fonction du poids et
du centre de gravité de l'appareil)
Ground fixation fo chassis is possible
(mounts with bolts not supplied by CIAT)
(Hardness to be defined as a function of
weight and gravity center of the unit)
Die Bodenbefestigung der Rahmen ist möglich.
(Saize mit Muttern nicht in CIAT-Lieferumfang)
(Harte nach dem Gewicht und Geräte-Schwerpunkt
zu bestimmen)
Es posible fijar los bastidores al suelo
(Pies con pernos NO suministrados por CIAT)
(Fijación a definir en función del peso y del centro
de gravedad del aparato)
Côté coffet électrique
Electrical box side
Schaltschrank-seite
Lado del cuadro eléctrico
Côté batterie ailetée
Condenser side
Seite des lamellierten Register
Lado batería con aletas
Côté module hydraulique (version H)
Hydraulic system side (H series)
Hydraulik modul-Seite (H Version)
Lado módulo hidráulico
(
versión H
)

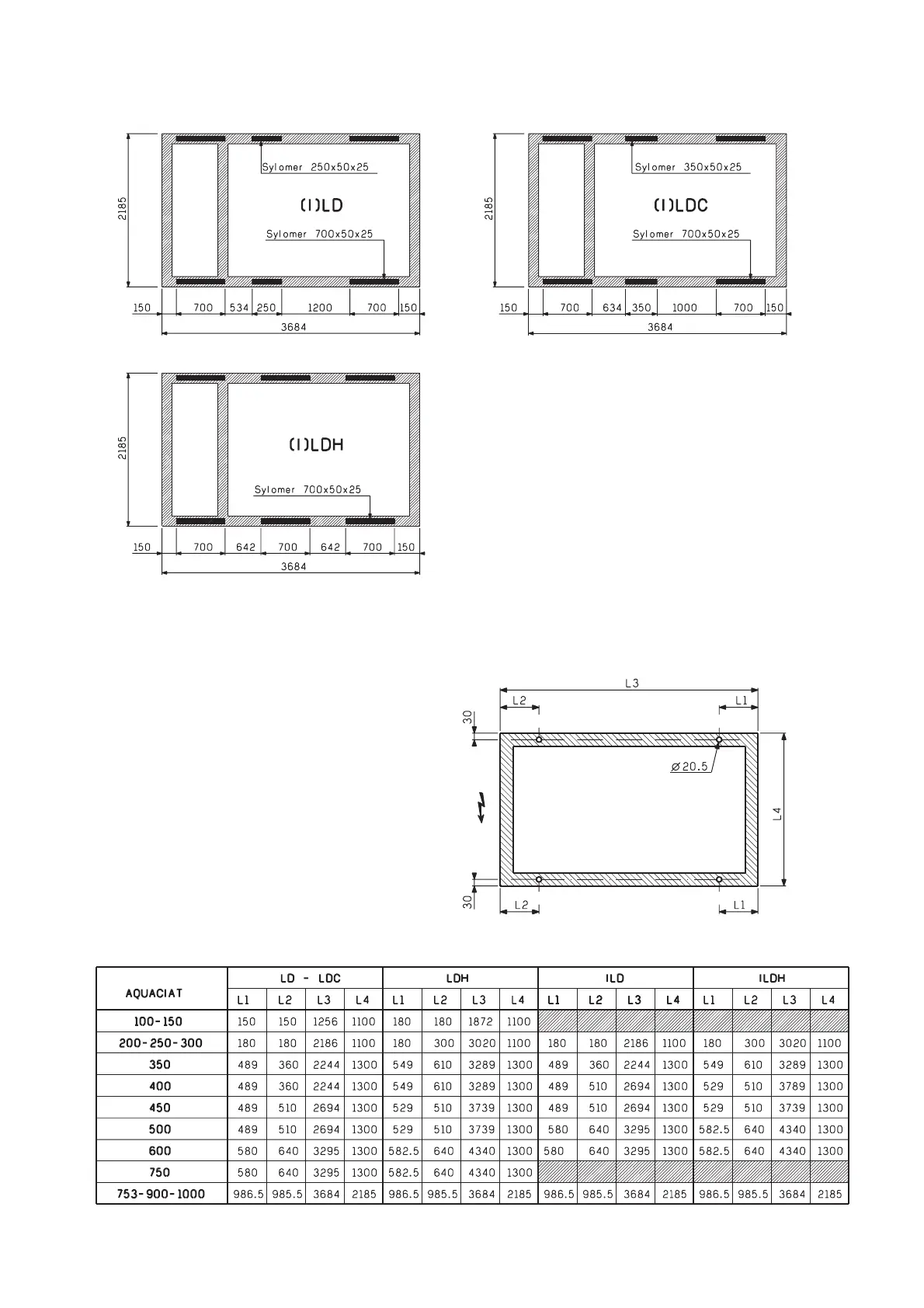

Vue de dessus CHASSIS
FRAME up view
RAHMEN-Aufsicht
Vista inferior del CHASIS
AQUACIAT série (I)LD
- (I)LDC - (I)LDH - 753
à 1000
AQUACIAT series
(I)LD - (I)LDC - (I)LDH
- 753 to 1000
AQUACIAT Serie (I)LD - (I)LDC
- (I)LDH - 753 bis 1000
AQUACIAT serie (I)LD
- (I)LDC - (I)LDH - 753
a 1000
