MAJOR LINE
RU - 92
Его диаметр должен быть не более 12 мм. Его следует затягивать медленно; момент
затяжки не должен превышать 0,8 Н•м.
Подключение
Выполните электрические подключения в соответствии с приведенной ниже схемой и
зафиксируйте кабели с помощью кабельных сальников.
ВНИМАНИЕ! Перед началом работ по электромонтажу выполните защитное
заземление агрегата.

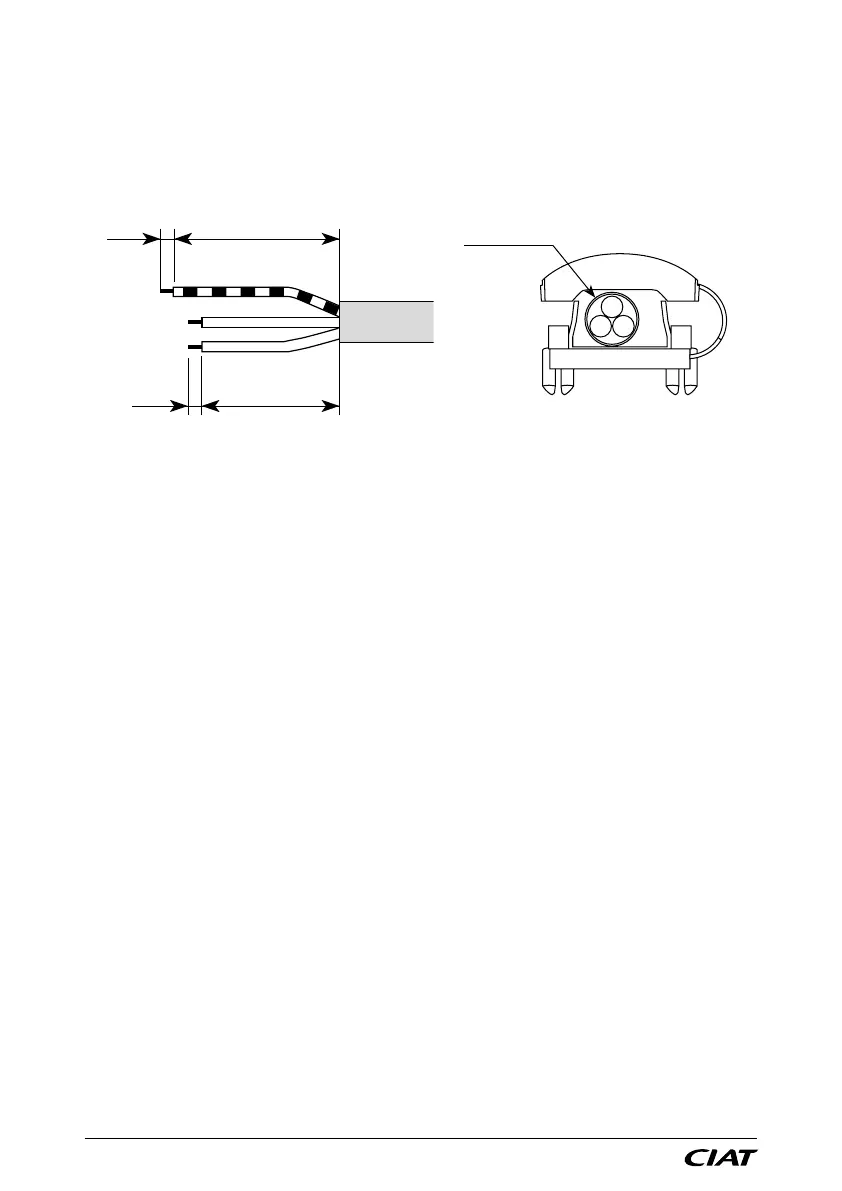

Длина ЖЕЛТО-ЗЕЛЕНОГО кабеля, очищенная от изоляции, должна быть больше, чем у
других кабелей.
Для подключения электропитания следует использовать кабель типа H05 VVF с ПВХ
изоляцией в соответствии с требованиями стандарта EN 60335-2-40.
Сечение кабеля электропитания должно быть не менее 2,5 мм².
Если внутренний блок оснащен электронагревателем, то агрегат подключается к одному
источнику питания. В этом случае убедитесь, что характеристики кабеля выбраны
правильно.
Правила техники безопасности для агрегатов с электрическими нагревателями:
l Взаимная блокировка с вентилятором. Электронагреватель (1 или 2 нагревательных
элемента) должен быть сблокирован с вентилятором. В случае отключения
вентиляторного агрегата (как преднамеренного, так и непреднамеренного) должно
быть немедленно отключено питание электронагревателей и активирована функция
задержки отключения вентилятора.
l Для того чтобы убедиться, что контур горячей воды и электронагреватели работают
нормально при их одновременном включении, активируйте только уставку низкой
температуры. Это позволит проверить работоспособность устройств защиты.
l Агрегаты, оснащенные электронагревателями, защищены от перегрева с помощью двух
тепловых реле (рис. 14, а), установленных на стороне блока электрических подключений.
Повторное включение термостата возможно лишь после устранения причин перегрева,
вызвавшего его отключение:
10
100
Макс. Ø 12
Кабель электропитания
