Maksymalna średnica wynosi 12 mm. Przewód należy zaciskać powoli, nie
przekraczając momentu 0,8 Nm.
Złącze
Wykonać podłączenia elektryczne do złączy zgodnie ze schematem elektrycznym
poniżej i zablokować przewody za pomocą specjalnych przepustów kablowych.
WAŻNE: Przed wykonaniem jakichkolwiek podłączyć należy najpierw podłączyć
uziemienie.
Upewnić się, że odsłonięta część przewodu ŻÓŁTEGO/ZIELONEGO jest dłuższa
niż pozostałe.
Przewody elektryczne połączeniowe muszą być typu H05 VVF z izolacją PVC
zgodnie z normą EN 60335-2-40.
Przewód zasilania powinien mieć przekrój co najmniej 2,5 mm².
Jeżeli urządzenie wewnętrzne wyposażone jest w grzałkę elektryczną, to używane
jest tylko jedno źródło zasilania; w takim przypadku należy dobrać przewód zasilania
o odpowiednim rozmiarze.
Instrukcje ogólne dotyczące bezpieczeństwa dla urządzeń wyposażonych w
oporniki elektryczne:
l Praca z regulacją wentylatora: praca grzałki elektrycznej (1 lub 2 elementy
grzejne) musi być zawsze regulowana wentylatorem. Po każdym celowym lub
przypadkowym zatrzymaniu zespołu wentylatora z silnikiem należy koniecznie
odciąć zasilanie oporników elektrycznych oraz funkcję podtrzymywania wentylacji.
l Aby potwierdzić, że grzałki gorącej wody i elektryczne działają prawidłowo
przy jednoczesnym użytkowaniu, zaleca się stosowanie wyłącznie niskich
nastaw temperatury zapewniających prawidłowe działanie naszych urządzeń
zabezpieczających.
l Urządzenia wyposażone w grzałki zabezpieczone są 2 termostatami
ograniczającymi temperaturę (rys. 14, poz. a), zamontowanymi zawsze po stronie
skrzynki elektrycznej. Ewentualne odblokowanie termostatów następuje dopiero po
sprawdzeniu przyczyn przegrzania, które spowodowały ich uruchomienie:
10
100

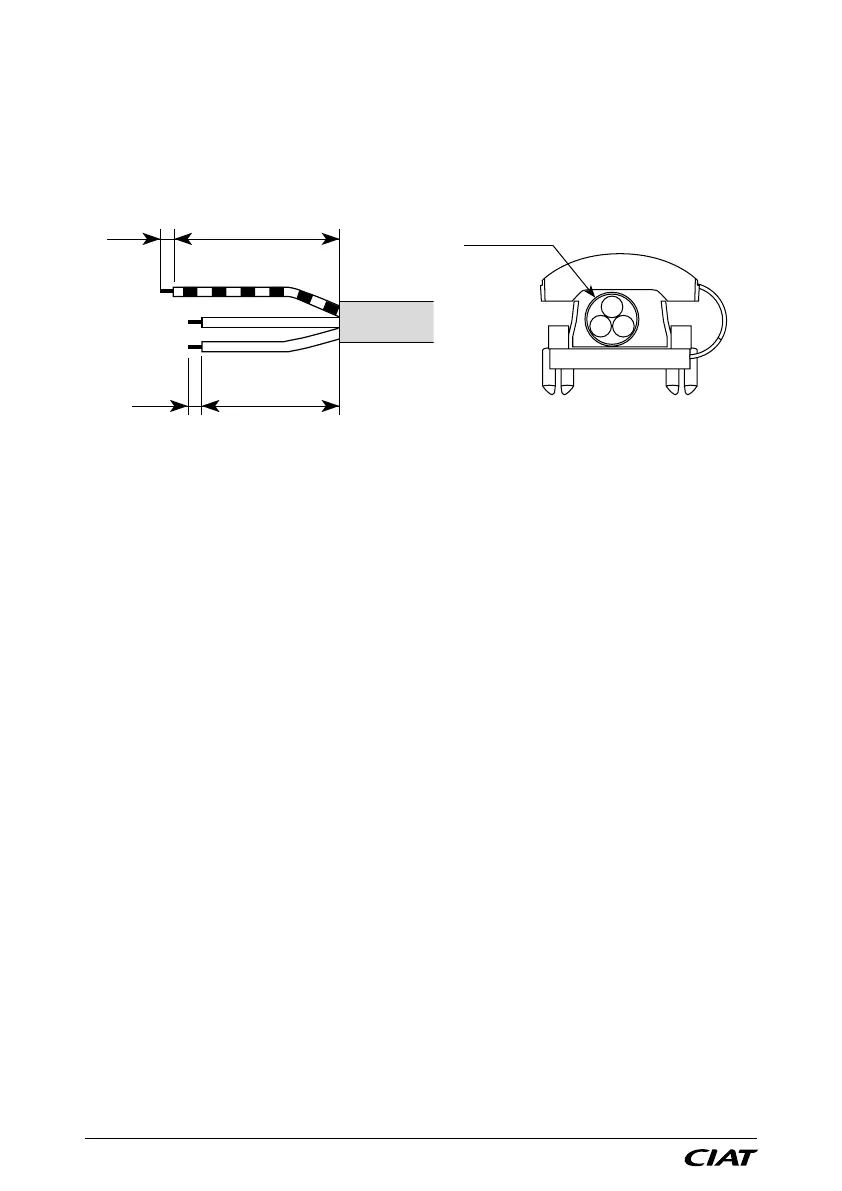

Maks. Ø 12
Przewód zasilania
