MAJOR LINE
DE - 44
Der maximale Durchmesser beträgt 12 mm. Die Verschraubung muss langsam und
mit nicht mehr als 0,8 Nm festgezogen werden.
Anschluss

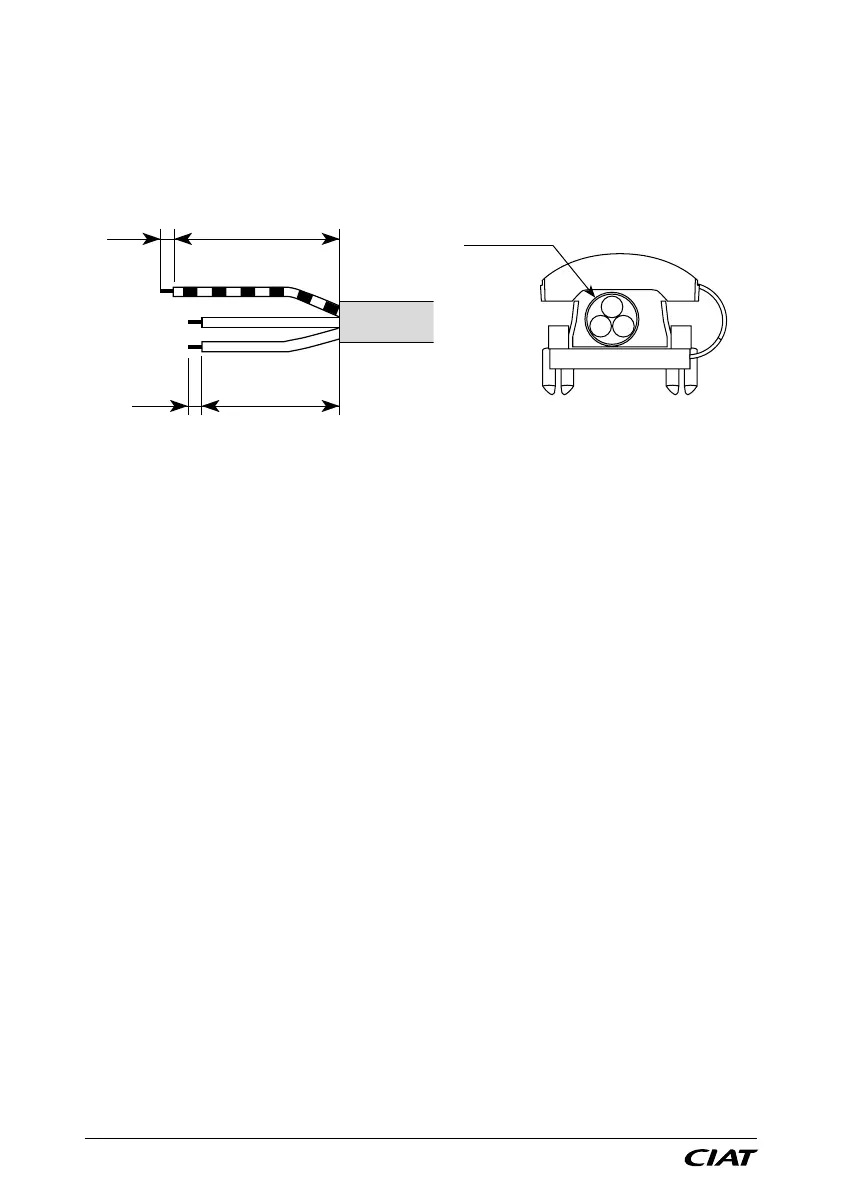

Die elektrischen Anschlüsse müssen gemäß der nachstehenden Skizze ausgeführt
werden und die Kabel mit speziellen Kabeldurchführungen fixiert werden.
WICHTIG: Vor allen anderen Anschlüssen muss die Erdung hergestellt werden.
Die aus dem Aderschutzmantel ragende GELB/GRÜNE Ader muss länger sein als
die andere.
Gefordert sind Anschlusskabel des Typs VVF mit PTC-Isolierung gemäß der Norm
EN 60335-2-40.
Das Leistungskabel muss einen Mindestquerschnitt von 2,5 mm² aufweisen.
Wenn im Innengerät keine elektrische Heizung installiert ist, ist nur ein elektrischer
Netzanschluss erforderlich, der korrekt bemessen werden muss.
Allgemeine Sicherheitsvorschriften für Geräte mit E-Heizung:
l Zwangskoppelung des Ventilators: Das Elektro-Heizregister (1 oder 2
Heizwiderstände) muss mit dem Ventilator zwangsgekoppelt werden. Jedes
bewusste oder versehentliche Abschalten des Ventilators muss zum Abschalten
der Stromversorgung der E-Heizungen und zu einer Nachlüftung führen.
l Damit die gleichzeitige Beheizung mit Warmwasser und Heizwiderständen
ordnungsgemäß funktioniert, wird dies nur bei niederen Temperaturen empfohlen,
da nur so eine ordnungsgemäße Funktion unserer Sicherheitsvorrichtungen
gewährleistet ist.
l Für den Überhitzungsschutz von Geräten mit Heizwiderständen sind 2
Temperaturbegrenzungsthermostate installiert (Abb. 14, Pos. a), die immer auf
Seite des Schaltkastens sitzen. Die Thermostate dürfen erst nach Behebung
der Störungsursache, die die Überhitzung ausgelöst hat, zurückgesetzt werden.
Mögliche Ursachen:
10
100
Max. Ø 12
Leistungskabel
