POWER ON FANS ON ALARM TRIP
OPERATING STATUS
DISPLAY CONTROL
OPERATION CONTROL
MAXIMUM
TEMP.
MEMORY
READ RESET
LEFT
PHASE
CENTER
PHASE
RIGHT
PHASE
AUTO
MANUAL
ON
FAN
MODE
CONTROL
PRESS AND HOLD
TO OPERATE SYSTEM TEST
PRESS AND RELEASE
TO ADVANCE TEST MODE
PRESS
TO
SILENCE
LOCAL
ALARM
SYSTEM TEST CONTROLS
TEST MODE SEQUENCE
1. INSTRUMENT AMBIENT
2. FANS ON
3. ALARM ON
4. TRIP ON
5. 4 TH SET-POINT ON - OPTION
6. 5 TH SET-POINT ON - OPTION
7. 5 TH SET-POINT OFF - OPTION
8. 4 TH SET-POINT OFF - OPTION
9. TRIP OFF
10. ALARM OFF
11. FAN OFF
TEMPERATURE °C
INSTRUMENT
AUTOMATICALLY
DISPLAYS PHASE WITH
HIGHEST TEMPERATURE.
PRESS PHASE BUTTONS
TO READ CURRENT
PHASE TEMPERATURES.
PRESS AND HOLD
"READ" BUTTON THEN
PRESS LEFT, CENTER OR
RIGHT PHASE BUTTON
TO READ MAXIMUM
TEMPERATURE MEMORIES
OF OTHER PHASES.
PRESS AND HOLD
LEFT, CENTER AND RIGHT
PHASE BUTTONS
TO READ
MATHEMATICAL AVERAGE
OF THREE INPUTS.

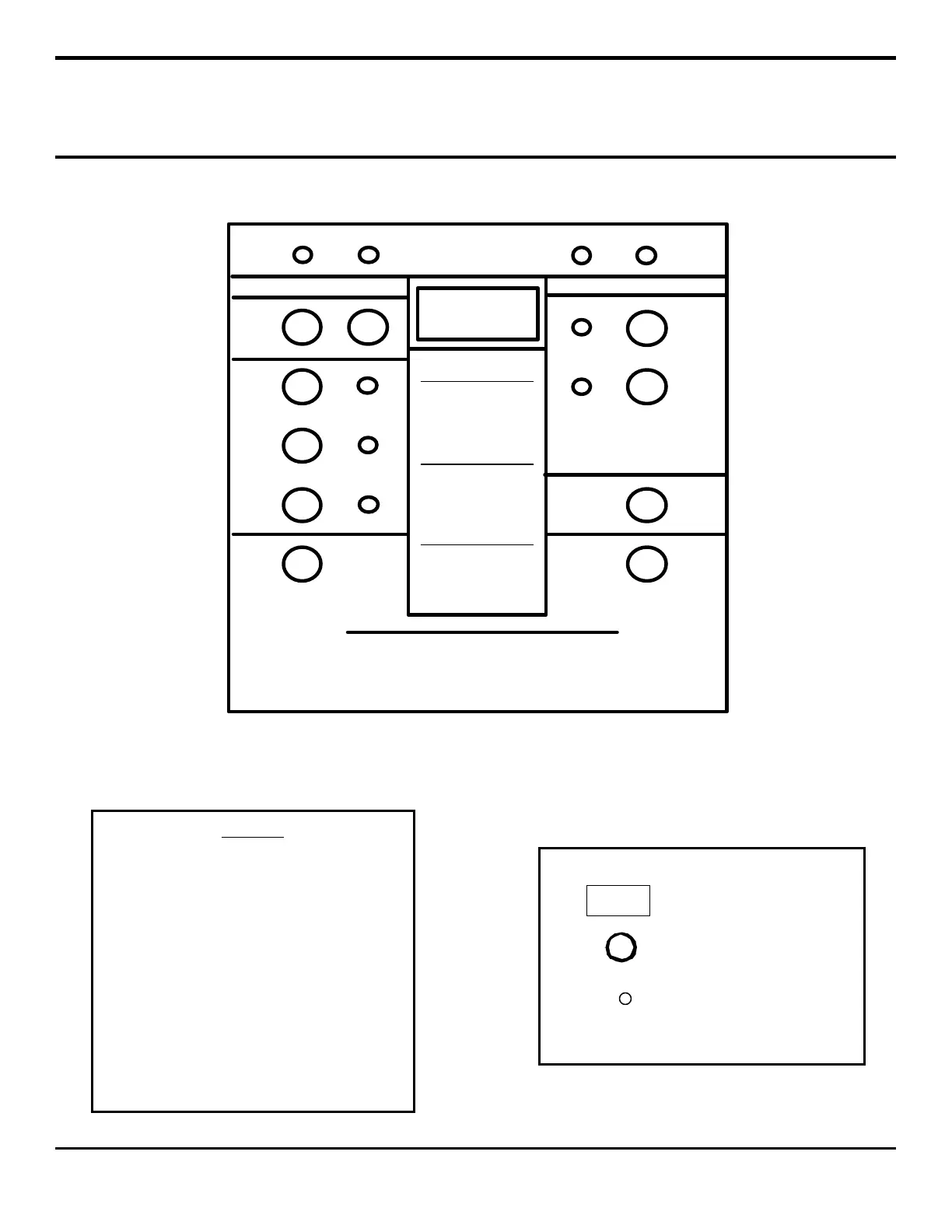

OPERATOR CONTROL PANEL
TABLE 1
STEP MODE
1. INSTRUMENT AMBIENT
2. FANS ON
3. ALARM ON
4. TRIP ON
5. 4
TH
SET-POINT ON - OPTIONAL
6. 5
TH
SET-POINT ON - OPTIONAL
7. 5
TH
SET-POINT OFF - OPTIONAL
8. 4
TH
SET-POINT OFF - OPTIONAL
9.
TRIP OFF
10.
ALARM OFF
11.
FAN OFF
Key code
= Digital display
= Display and control / buttons
= LED’s
