SLUTTINSTALLASJON
Etter å ha testet toalettet kan du montere paneler og stenge luker. Monter betjeningspanelet hvis du
ikke har gjort det tidligere. Juster forankringsrammens klaring rundt det ytre skallet. Betjen skallheisen
for å kontrollere at den ikke kommer borti noe.
Produsenten forbeholder seg retten til å endre installasjonsmanualen uten varsel.
TEKNISKE SPESIFIKASJONER
TOALETTETS MÅL
Bredde:
410 mm
Dybde toalett:
490 mm + 100 mm innbyggingsmodul
Høyde
547 mm
Setehøyde:
490 mm
Maks. betjeningsdybde skallheis:
613 mm + 100 mm innbyggingsmodul
Maks. betjeningshøyde skallheis:
845 mm
TEKNISKE SPESIFIKASJONER, ELEKTRISK
Tilførselsspenning:
11–14,5 VDC
Rød ledning:
pluss
Tilførselssikring:
10 A
Maks. strømforbruk:
4 A
Kontinuerlig forbruk under forbrenning:
1,3 A
Strømledningens tverrsnitt ved lengde under 10 m:
1,5 mm²
Strømledningens tverrsnitt ved lengde 10–17 m:
2,5 mm²
TEKNISKE SPESIFIKASJONER, UTLUFT:
Indre diameter utluftingsslange:
60 mm
Isolasjonstykkelse:
30 mm (ca. 120 mm diameter)
Maks. temperatur avtrekksgasser:
118 °C
Maks. temperatur isolasjon utvendig:
55 °C
Hullsagdiameter for takgjennomføringsens:
83 mm
Maks. lengde på utluftingsslange:
250 cm
Maks. temperatur innbyggingsmodul:
74 °C ved 45 °C inntakstemperatur
TEKNISKE SPESIFIKASJONER, GASSTILFØRSEL:
Gasstilførsel:
Kompresjonskobling med Ø 8 mm
Gasstilførselskoblingens materiale:
Messing
Gasstype:
Propan eller propan/butan
Gasstrykk:
30 mBar
TEKNISKE SPESIFIKASJONER, LUFTINNTAK:
Diameter luftinntaksslange:
75 mm
Maks. lengde luftinntaksslange:
120 cm
Minste luftriststørrelse:
50 cm² lysåpning
Luftforbruk under forbrenning:
52 m
3
/t

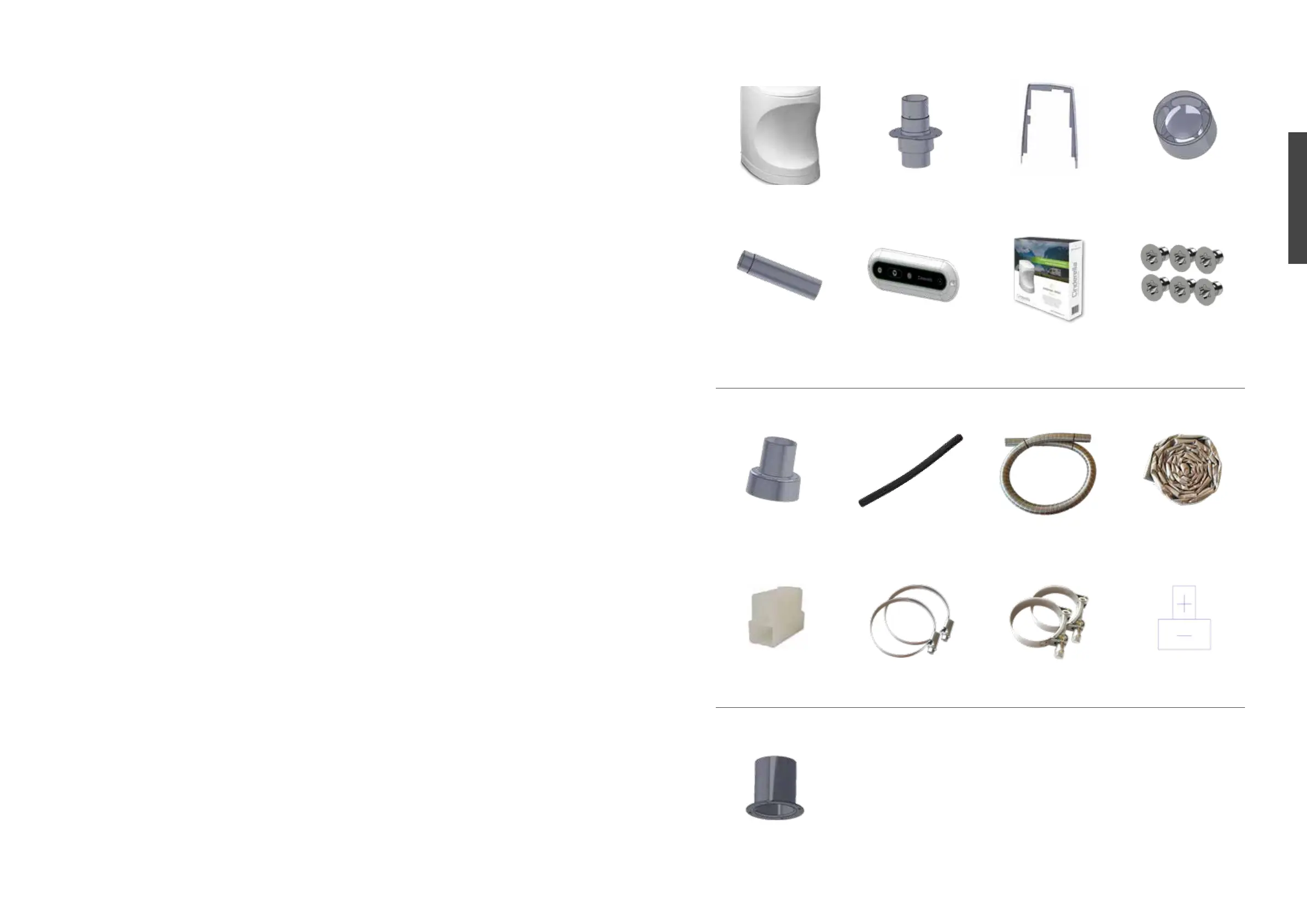

INNHOLD TOALETTESKE
Cinderella Motion Takkgjennomføringsens
(EN 1.4016) (100630)
Forankringsramme (101341) Pipehatt (100629)
Luftinntaksens (100985) Luftinntaksslange (100986) Utluftingsslange (100561) Isolasjon til utluftingsslange
(100563)
Strømkabelkontakt
(100422+100423)
Klemme til luftinntaksslange
(100253)
Klemme til utluftingsslange
(100394)
Kontaktens polaritet
Valgfri luftinntaksstuss
(100669)
Vinterforlengelse (100631) Betjeningspanel (100912) Poser (100702) 3 stk. skruer i rustfritt stål til pipe-
hatt, 3. stk. til vinterforlengelse
(M4x6) (101014)
INNHOLD INSTALLASJONSKIT
EKSTRAUTSTYR, IKKE INKLUDERT
