Circor RTK React 30E-028 User Manual

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
REact 30 - 8020
10/2018
1 Anbau auf Armaturen
Der Anbau auf die Armatur kann in beliebiger Lage erfolgen, jedoch nicht nach unten hängend. Die Kegelkupplung ist standardmäßig mit einem M12
Anschlussgewinde ausgeführt. (Bild 2).
Der Aufbau auf der Armatur kann auch mittels Abstandsbolzen erfolgen (Bild 3).
Bei der Bestellung eines Antriebes muss die Länge der Abstandsbolzen angegeben werden.
Montage mit Joch
• DIN 439 M12 Sechskantmutter auf die Kegelspindel aufschrauben
• Kegelkupplung auf die Getriebespindel vollständig aufschrauben
• Antrieb auf das Ventil aufsetzen
• Joch mit 2 M14x40 Sechskantschrauben, Sechskantmuttern und Federringen montieren
• Kegelkupplung zur Hälfte auf die Kegelspindel schrauben
• Parallelführung mit zwei M6x16 Sechskantschrauben und Federringen montieren
• Kegelkupplung mit M4 Gewindestift sichern
Montage mit Abstandsbolzen
• Passende Abstandsbolzen einschrauben
• DIN 439 M12 Sechskantmutter auf die Kegelspindel aufschrauben
• Kegelkupplung auf die Kegelspindel schrauben
• Antrieb auf das Ventil setzen
• Federringe und Sechskantmuttern montieren
• Kegelkupplung und die Parallelführung mit 4 M6x25 Sechskantschrauben und Federringen verbinden
• Kegelkupplung mit M5 Gewindestift sichern
Zulässige Einbaulagen:
• Antrieb senkrecht nach oben
• Antrieb waagerecht (Abstandsbolzen übereinander)
Der Antrieb ist so einzubauen, dass man genügend Abstand zu Handverstellung hat. Weiterhin müssen ca.
120 mm Abstand zum Gehäuse-Oberteil sein, um diesen demontieren zu können (Bild 4).
2 Einbaubedingungen
• maximale Höhe bis 2000 m über NN
• maximal 95% Luftfeuchtigkeit
• Versorgungsspannung ±10%
• Überspannungskategorie II
• Verschmutzungsgrad II

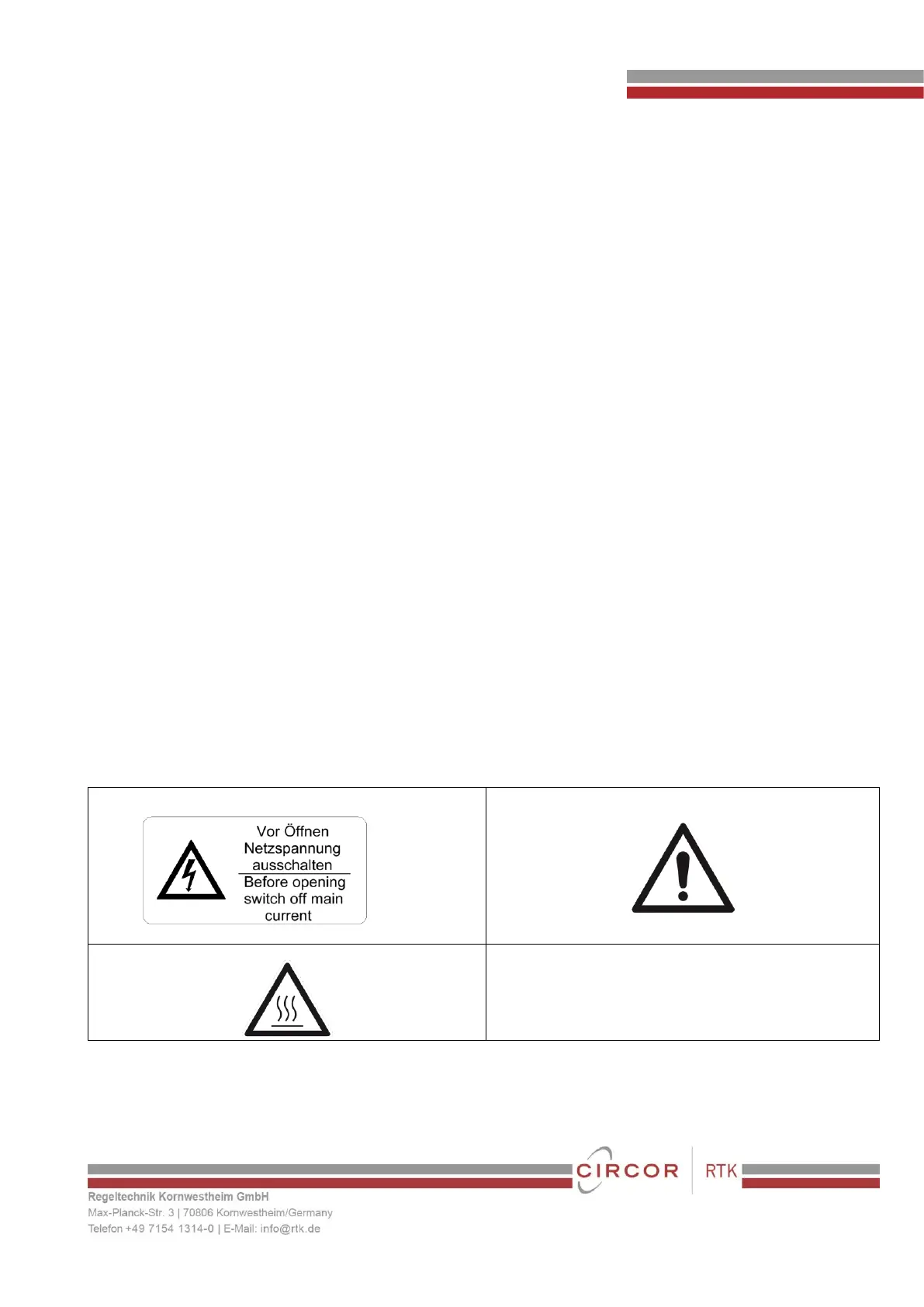

3 Gefahrenhinweise
Warnung vor gefährlicher elektrischer Spannung.
Verweis auf die Einbau- und Montageanweisung
Warnung vor heißen Oberflächen
4 Hinweise
• Mit den RTK-Stellantrieben werden Regel – bzw. Absperrventile betätigt, die einen linearen Nennstellweg erfordern. Einsatzgrenzen und – Möglichkeiten
sind den Datenblättern bzw. technischen Daten zu entnehmen. Der Antrieb darf nur für den vorgesehenen Verwendungszweck eingesetzt werden. Jeder
Einsatz des Stellantriebes außerhalb der aufgeführten technischen Daten bzw. unsachgemäßer Gebrauch gilt als nicht bestimmungsgemäß.
