—35—
1. Spegnere la stampa nte e staccare il cavo di alimentazione dalla presa elettric a.
2. Rimuo vere le viti di fissaggio della scheda dell’interfaccia seriale.
3. Rimuo vere la scheda d’interfaccia seriale dalla stamp ante.
4. Configurare il DIP-switch in base alla seguente tabella.
La funzione di ciascuno switch è indicata di seguito. (I valori ombreggi ati sono
quelli delle impostazioni di fabbrica. Tuttavia, le impostazioni di fabbrica
possono variare a seconda del mercato di destinazione.)
Selezione baud rate
Quando lo switch n. 1 è portato su OFF, è possibile utilizzare un comando o un
memory switch per selezionare 1200, 38400, 57600 o 115200 bps.

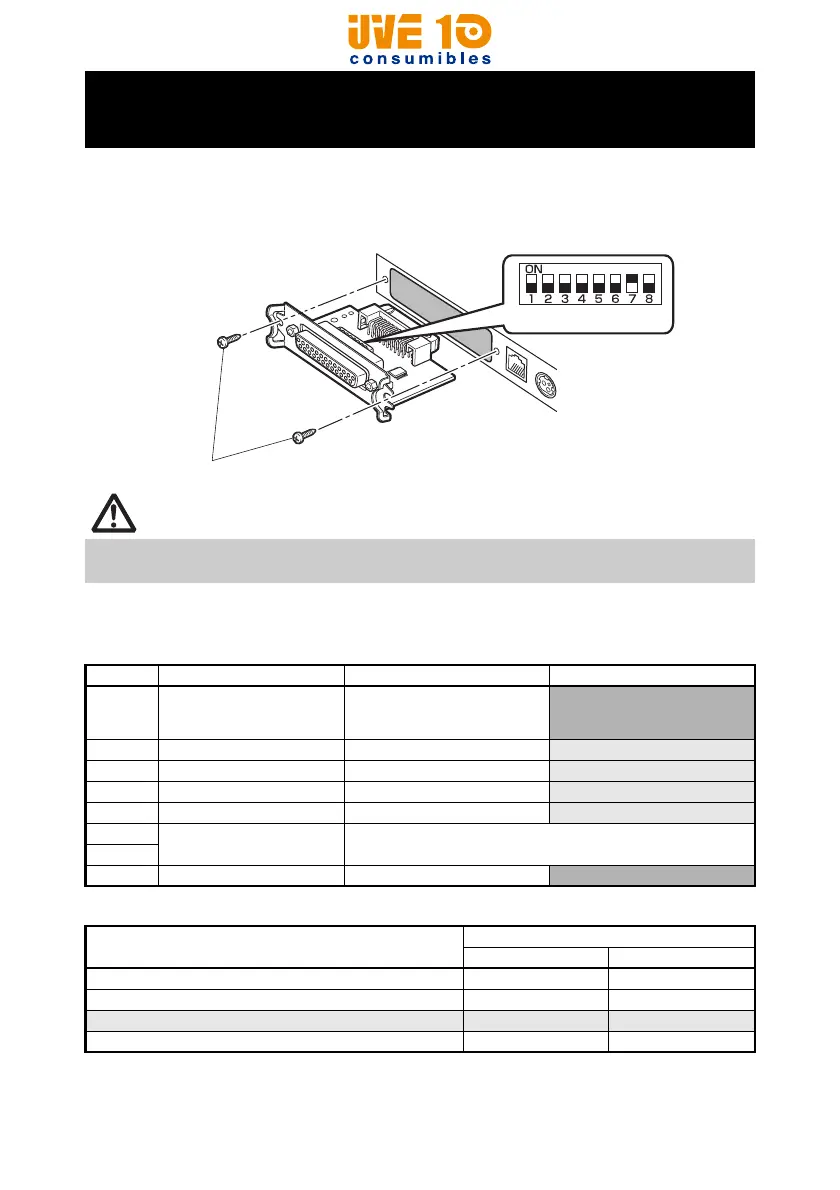

3.9 Configurazione del DIP-switch sulla
scheda dell’interfaccia seriale
Quando si configura il DIP-switch, togliere esclusivamente le viti di fissaggio della
scheda d’interfaccia seriale.
N. switch Funzione ON OFF
1 Impostazio ne delle
condizioni di comunicazione
In funzione della
configurazione DIP-switch
In funzione della
configurazione memory
switch
2 Inizio di sessione XON/XOFF DTR/DSR
3 Lungh ezza bit 7 bit
8 bit
4 Control lo di parità Si
No
5 Selezione pari tà Parità uguale
Parità dispari
6
Selezione baud rate Vedi la tabella seguente.
7
8 INIT Ripristino
Invalido
Velocità di trasmissi one (bps)
N. switch
67
2400 OFF OFF
4800 ON OFF
9600 OFF ON
19200 ON ON
DIP-switch
Viti di fissaggi o della scheda d’interfaccia seriale
