clage MCX 3 - 6. Typical Installation Scenarios; 6.1. Vented Installation with Open Outlet Tap

MCX 3..7 SMARTRONIC
®
10
Otevřená instalace s beztlakovou
armaturou

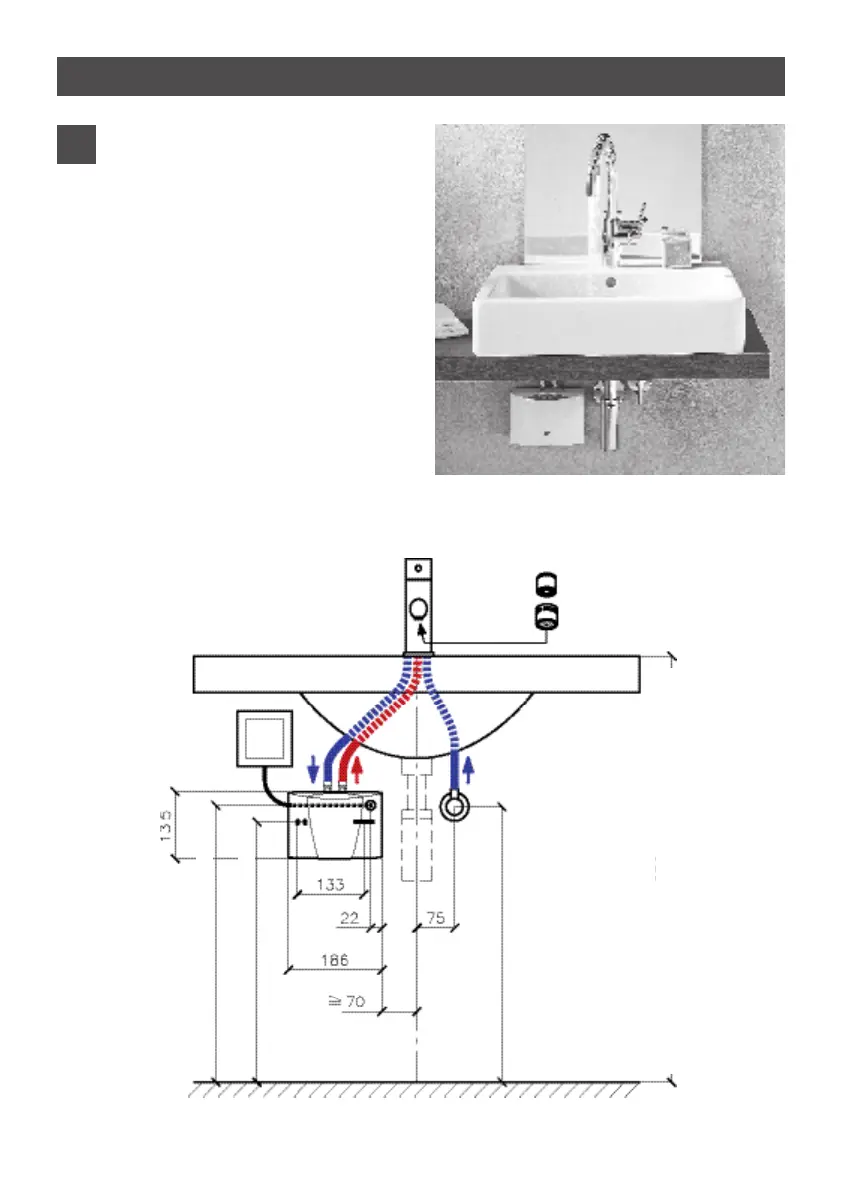

Vented installation with
special open outlet tap
6. Typická montáž 6. Typical installations
3
Perlátor / regulátor průtoku:
Fit jet regulator:
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Elektro připojení s přívodním
kabelem (možno zkrátit). Electrical
connection with mains power cable
(shorten if necessary)
Osa držáku ca. 520 / Axis wall bracket approx. 520
Rohový ventil ca. 550 / Angle valve approx. 550
Horní hrana umyvadla ca. 850 / Top edge of wash basin approx.. 850
Kabelová průchodka ca. 553 / Cable entry approx.
Rohový ventil G 3/8“
Angle valve G 3/8“
Rozměry v mm Dimensions in mm
