clage MCX 3 - Page 18

MCX 3..7 SMARTRONIC
®
18
10. Elektropřipojení 10. Electrical connection
1
3
2

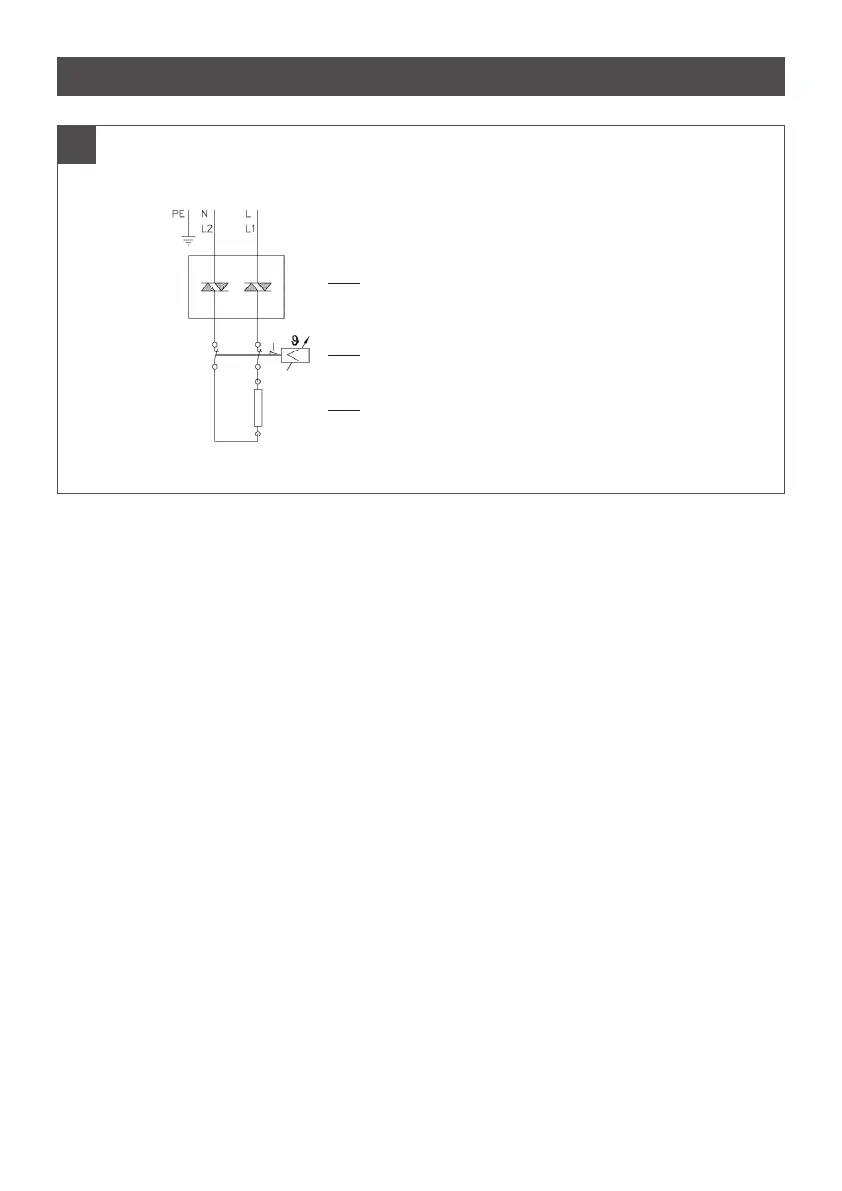

Circuit diagram
1. Electronic regulator
2. Heating element
3. Safety thermal cut-out
Scéma připojení
1. Elektronická regulace
2. Topný prvek
3. Teplotní pojistka
9
(220 V~) MCX 6-220
(240 V~) MCX 3..6-240
(400 V 2~) MCX 7
