28
FRENCH
EXPLICATION FONCTIONS GÉNÉRALES Suite
Commutateur de commande de détection automatique
Le XC6420 et XC6620 disposent d’un circuit automatique qui va allumer l’amplifi cateur
sans la nécessité d’une connexion à la borne REM. Si vous connectez un fi l à la
connexion de REM, réglez le commutateur de commande de détection automatique sur
Off.
Contrôle d’augmentation des Graves
Cette commande vous permet d’ajouter jusqu’à 12dB de boost, centrée à 45 Hz pour le
signal audio. Cela va ajouter de l’impact et de la profondeur au son de votre système.
Soyez prudent avec cette commande, car il peut augmenter considérablement les
exigences de courant de votre amplifi cateur, amener l’amplifi cateur à l’écrêtage et causer
des dommages à vos haut-parleurs.
Commutateur de Filtre
Ce commutateur vous permet de régler le fi ltre interne pour fonctionner dans un mode
passe-haut ou passe-bas, ou être éteint pour laisser passer toutes les fréquences pour un
haut-parleur pleine gamme ou lorsqu’il est utilisé avec un processeur de signal externe.
Filtres passe haut sont utilisés sur les haut-parleurs médium et haute fréquence dans
le but d’empêcher les basses fréquences (graves) de les endommager en raison de
l’excursion excessive. Les fi ltres passe-bas sont généralement utilisés sur les subwoofers
pour prévenir les fréquences de milieu de gamme et haute d’être reproduite par ces
derniers. Les grands haut-parleurs (subwoofer) ne sont pas capables de reproduire
fi dèlement ces fréquences.
Contrôle de la Fréquence de Croisement
Ce réglage permet à l’utilisateur de modifi er la fréquence du crossover de -3dB. Les
réglages sont les mêmes que le fi ltre soit réglé sur passe-haut ou en mode passe-bas.
Sur le XC6420 et XC6620, la fréquence de coupure est réglable de 50Hz à 500Hz. Le
XC6420 comprend un commutateur de multiplicateur de x10 qui modifi e la gamme de
croisement de 500-5,000 Hz.
Connexion Allumage
Quand +12 V est appliqué à cette borne, l’amplifi cateur s’allume. Lors de l’installation
de l’amplifi cateur avec une unité après de source, ce fi l est généralement bleu avec une
bande blanche. Certaines unités de source d’Origine ont un fi l qui se comporte de manière
similaire.
Connexion des Haut-Parleurs
Les amplifi cateurs XC6420 et XC6620 sont capables de pousser des charges réactives
avec une impédance nominale minimale de 2 Ohms quand câblés en stéréo et 4 ohms
quand ponté. Lorsque vous raccordez les haut-parleurs en stéréo, les fi ls positifs et
négatifs des haut-parleurs doivent être reliés à des canaux respectifs positifs et négatifs.
Lorsque vous pontez l’amplifi cateur pour pousser une charge mono, seules les bornes
extérieures doivent être utilisées. La connexion positif est sur la gauche et négatif est sur
la droite. S’il vous plaît se référer aux schémas câblage des haut-parleurs pour plus de
détails.
Connexions d’entrée RCA
Les connexions d’entrée RCA doivent être connectées aux sorties RCA
préampliamplifi ées d’une Unité de Source. Si vous utilisez une unité de source qui n’a
que des sorties de niveau haut-parleur, des adaptateurs sont inclus avec chaque ampli.

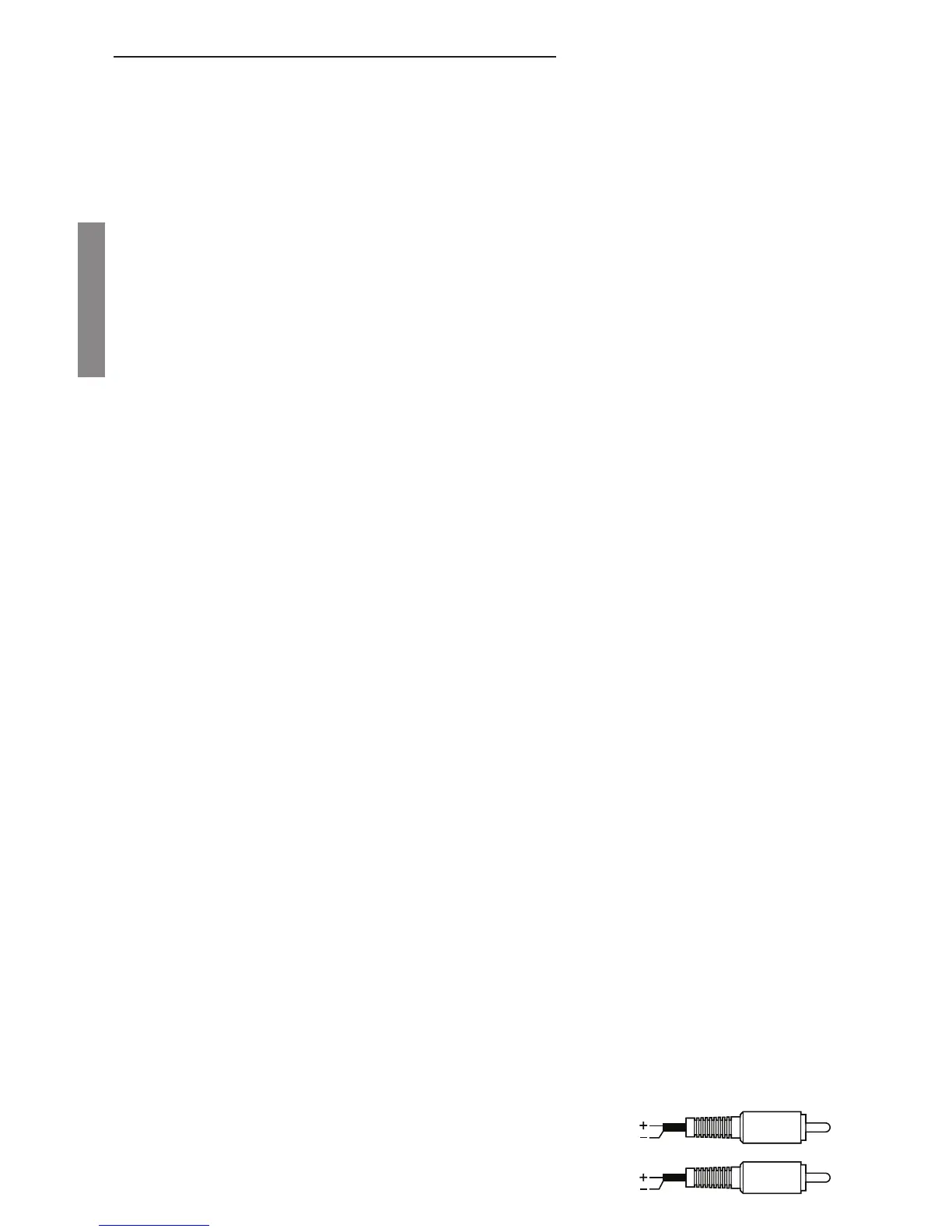

Veuillez les raccorder selon l’image adjacente. Remarque,
il y a des composants dans ces connecteurs utilisés pour
atténuer le signal. Ne pas substituer les bornes RCA standard
pour celles-ci vous pourriez causer des dommages.
Rouge
Blanc
