Nom de la pièce ()*$$()*$$()*5$()*5$()*5$
Lit pour tisons
Ensemble de génératrice d’air chaud
Interrupteur mécanique de thermostat
Bouton de commande de la luminosité
Bouton pour le contrôle de température
Commutateur principal – bouton rouge
Commutateur marche/arrêt pour le chauffage –
bouton rouge
Commutateur d’intensité de la luminosité
Socles pour ampoules E-12
Carte de circuit du panneau de contrôle
Carte de circuits -3 Boutons, télécommande
Écran de projection avant
Panneau de briques décoratives
Télécommande - 3 Boutons

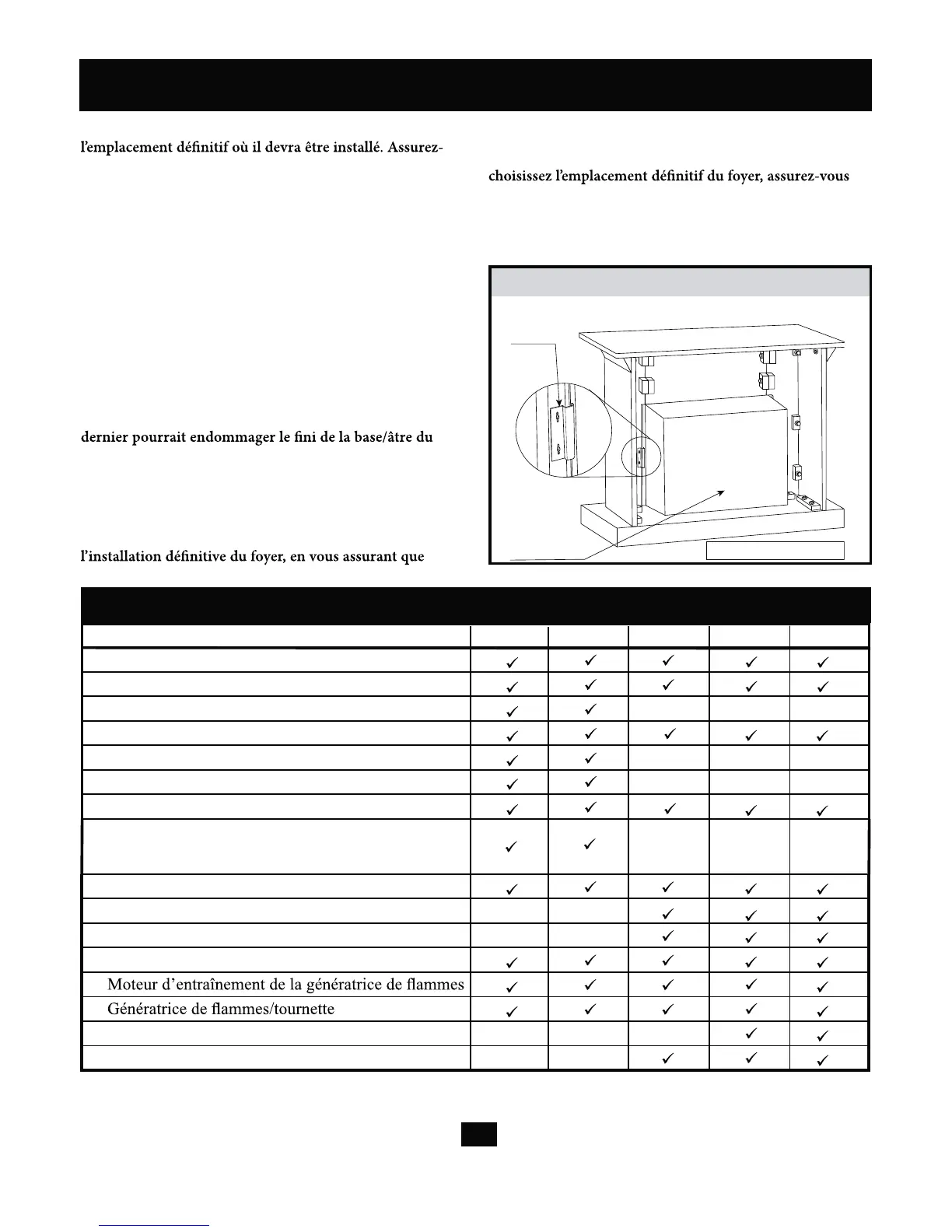

INSTRUCTIONS D’INSTALLATION
Une fois le manteau en bois monté, placez-le près de
vous de pouvoir accéder à l’arrière du foyer et du manteau
puisque le foyer électrique encastrable devra être installé
par l’arrière decedernier.
Avec un tournevis cruciforme, retirez les vis et les brides
de montage en métal posées de chaque côtédel’ouverture
centrale pour le foyer.Vous devez ensuite déballer avec
soin le foyer électrique encastrable. Placez le foyer encas-
trable danslemanteau,enlepassantparl’arrière dece
dernier. Assurez-vous que l’avant du foyer fasse face au
manteau debois. Avec l’aide d’un
adulte, soulevez le
foyer encastrable et glissez-le doucement dans l’ouverture
du
manteau
,jusqu’à ce que la bride se trouve àégalité
a
veclemanteau. Assurez-vous que le foyer encastrable
est bien centrédans l’ouverture. Faites attention lorsque
vous placez et ajustez le foyer encastrable car le bas dece
manteau. Utilisez les vis fournies ainsi qu’un tournevis
cruciforme pour remettre les brides de montage en place.
NEPAS TROP SERRER.
Avec l’aide d’un adulte, soulevez l’unité montéeavec
soin et placez-la dans le manteau, à l’endroit choisi pour
LISTE DES PIÈCES
F-3
Figure 2
FOYER
ÉLECTRIQUE
ENCASTRABLE
VUE ARRIÈRE DU FOYER
BRIDE DE
MONTAGE
DU FOYER
ENCASTRABLE
l’avant du foyer vous fait face. Assurez-vous que le cordon
d’alimentation se trouve dans un endroit sécuritaire, avant
desouleveroude déplacer le foyer monté. Lorsque vous
qu’il se trouve à proximitéd’une prise mise à la terre.
Lisez et suivez toutes les instructions présentées dans ce
manuel avant d’utiliser votre nouveau foyer.
