Note: Close to SOC
SATA HDD
SATA ODD
LAN/CARD READER
W97 CARD READER CLK
LAN/CARD READER CLK
WLAN CLK
Internal PU 20K CMOS
Internal PU 20K CMOS
Internal PU 20K CMOS
FOR W97
Internal PU 20K CMOS
Boot BIOS STRAP
0=boot from SPI (default)
1=do not boot from SPI
LPC 1.8V/3.3V mode select
0=buffers set to 3.3V mode (default)
1=buffers set to 1.8V mode
Internal PU 20K CMOS
Internal PU 20K CMOS
Top swap override
0=disable (default)
1=enable
Internal PD 20K CMOS
Internal PD 20K CMOS
Hardware Straps (1)
The "CARD_CLKREQ#" net is pull high to 3.3VS in W97 Card
Reader board, So has leakage current issue in S3 status.
Internal PU 20K CMOS
Unused PCIE_CLKREQ must have 10K ± 10% pull up.
Internal PD 20K CMOS
Flash Descriptor Override
0=no Override (Normal Operation)
1=override
Internal PU 20K CMOS
EXI Boot halt
0=do not halt (default)
1=halt
GPIO_104, 121
Please ensure that this strap is pulled LOW when
RSM_RST_N de-asserts for normal platform operation.
Internal PD 20K CMOS
Internal PD 20K CMOS
Internal PU 20K CMOS
Halts early boot for debug
0=enable
1=disable (default)
Enable metal password auth
0=disable (default)
1=enable
Internal PD 20K CMOS
Internal PD 20K CMOS
SVID disable
0=enable SVID For RVP1A (default)
1=disable SVID For RVP2A
Internal PD 20K CMOS
Stall Boot FSM for debug
0=do not stall boot FSM (default)
1=stall boot FSM
Enable DfxAggr features
0=enable
1=disable (default)
Internal PU 20K CMOS
BIOS ROM
64Mbit
SPI_* = 1.5"~5.8"
2016/6/13
R74 change to 1K_04
2016/6/13
R80 change to 1K_04
WLAN
2016/6/22
WLAN change to PCIE port-2
1109 ES SOC only
PCIECLKRQ3#
LAN_CLKREQ#_R
HDA_SYNC_L
HDA_BITCLK_L
HDA_SDOUT_L
HDA_RST#_L
PCIECLK_RCOMP
SPI_SI
SPI_SO
SPI_WP#
SPI_HOLD#
SPI_SCLK
SPI_CS0#
SATA_DEVSLP1
CARD_CLKREQ#_R
SOC_SPI_D0_MOSI
SOC_SPI_D2_WP
SOC_SPI_D3_HOLD
SOC_SPI_D1_MISO
SOC_SPI_CLK
SOC_SPI_CS0#
WLAN_CLKREQ#_R
PCIE_USB3_OBS0
PCIE_USB3_OBS1
SOC_SPI_CS1#
SATA_DEVSLP0
SOC_GPIO111
SOC_GPIO120
SOC_GPIO110
SOC_GPIO118
SOC_GPIO106
SATA_LED#
PCIE_WAKE0#
SOC_GPIO121
SOC_GPIO123
PCIE_TXP0_C
PCIE_TXN0_C
HDA_SYNC HDA_SDIN0
SATA_LED#
SATA_GP0
SATA_GP1
LAN_CLKREQ#_R
WLAN_CLKREQ#_R
CARD_CLKREQ#_R
SOC_GPIO105
SOC_GPIO104
SOC_GPIO111
SOC_GPIO110
SOC_GPIO117
SOC_GPIO123
SOC_GPIO112
SOC_GPIO113
SOC_GPIO121
SOC_GPIO120
PCIECLKRQ3#
SOC_GPIO118
SOC_GPIO104
SOC_GPIO105
SOC_GPIO106
SOC_GPIO112
SOC_GPIO113
SOC_GPIO117
PCIE_WAKE1#
PCIE_WAKE1#
PCIE_WAKE0#
SPI_SI
SPI_CS0#
SPI_SCLK
SPI_SO
SPI_WP#
SPI_HOLD#
PCIE_TXP2_C
PCIE_TXN2_C
1.8VS
1.8VA
1.8VA
1.8VA
1.8VA
1.8VA
1.8VA
1.8VA
SATA_LED# 20
SATARXP1 20
SATARXP0 20
SATARXN0 20
SATARXN1 20
SATATXN1 20
SATATXP1 20
SATATXN0 20
SATATXP0 20
PCIE_TXP0_GLAN18
PCIE_TXN0_GLAN18
PCIE_RXP0_GLAN18
PCIE_RXN0_GLAN18
CLK_PCIE_GLAN18
CLK_PCIE_GLAN#18
CLK_PCIE_MINI21
CLK_ PC IE_MINI#21
CLK_PCIE_CARD18
CLK_PCIE_CARD#18 HDA_SDIN0 17
HDA_RST# 17
HDA_BITCLK 17
HDA_SYNC 17
HDA_SDOUT 17
LAN_CLKREQ#18
WLAN_CLKREQ#21
CARD_CLKREQ#18
ME_WE23
LAN_WAKEUP#18,23
WLAN_W AKEUP#21
PCIE_TXP2_WLAN21
PCIE_TXN2_WLAN21
PCIE_RXN2_WLAN21
PCIE_RXP2_WLAN21
Title
Size Document Number R e v
Date: Sheet
of
6-71-W94P0-D02
1.0
[04] APL SOC_3/8_PCIE,SATA,SPI
A3
433Tuesday, November 15, 2016
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
W940PU_D02
Title
Size Document Number R e v
Date: Sheet
of
6-71-W94P0-D02
1.0
[04] APL SOC_3/8_PCIE,SATA,SPI
A3
433Tuesday, November 15, 2016
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
W940PU_D02
Title
Size Document Number R e v
Date: Sheet
of
6-71-W94P0-D02
1.0
[04] APL SOC_3/8_PCIE,SATA,SPI
A3
433Tuesday, November 15, 2016
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
W940PU_D02
R26 60.4_1%_04
R314 33_04
R48 4.7K_04
D7 *RB751S-40C2
AC
R79 10K_04
R329 4.7K_04
U25
MX25U6435F
CE#
1
SO
2
WP#
3
VSS
4
SI
5
SCK
6
HOLD#
7
VDD
8
R331
10K_04
S
D
G
Q18B
MTDK3S6R
5
3 4
R80 1K_04
W970
R328 *10K_04
C344 0.1u_10V_X7R_04
C352 0.1u_10V_X7R_04
R82 10K_04
W94x/W95x
R323 0_04
R290
3.3K_1%_04
C350 0.1u_10V_X7R_04
R187 10K_04
R350 33_04
R46 *10K_04
R83
*680_1%_04
R325 4.7K_04
R47 *4.7K_04
R84
*249_1%_04
R24 402_1%_04
R75 10K_04
D4 RB751S-40C2
AC
R321 0_04
R74 1K_04
S
D
G
Q18A
MTDK3S6R
2
6 1
R51 33_04
R333
10K_04
R289
3.3K_1%_04
R320 0_04
R78 33_04
R81 *1K_04
C397 *22p_50V_NPO_04
D6 *RB751S-40C2
AC
R77 33_04
R288
*3.3K_1%_04
R322 0_04
D9 0_06
AC
R317 0_04
R71 *10K_04
C339
0.1u_16V_Y5V_04
C345 0.1u_10V_X7R_04
APL_SOC
PCIe
SATA
FAST
SPI
HD AUDIO
SPI
U1D
APL_SOC
PCIE_CLKOUT0P
C11
PCIE_TXP1
R1
SATA_TXN1/USB3_TXN5
W2
ISH_GPIO_2/HDA_SDIN
AK51
ISH_GPIO_0/HDA_BCLK
AM48
ISH_GPIO_1/HDA_SYNC
AK58
AVS_I2S2_MCLK/HDA_RST_N
K58
ISH_GPIO_3/HDA_SDO
AM54
SATA_DEVSLP1/GPIO_25
C27
SATA_DEVSLP0/GPIO_24
C25
SATA_GP1/GPIO_23
B25
SATA_GP0/GPIO_22
A26
SATA_LED_N/GPIO_26
C31
PCIE_CLKREQ2_N
AH61
PCIE_CLKREQ0_N
AK62
PCIE_CLKREQ1_N
AH62
PCIE_CLKREQ3_N
AJ62
PCIE_TXN0
V2
PCIE_TXP2
T2
SATA_TXN0
Y2
PCIE_TXP0
V3
PCIE_TXN1
R2
PCIE_TXN2
T3
SATA_TXP1/USB3_TXP5
W1
SATA_TXP0
Y3
PCIE_RXP1
T10
PCIE_RXP2
M5
PCIE2_USB3_SATA3_RCOMP_P
F6
PCIE_RXN1
T12
PCIE_RXN2
M6
PCIE_RXP0
P7
PCIE_RXN0
P6
SATA_RXP1/USB3_RXP5
T5
SATA_RXN1/USB3_RXN5
T6
SATA_RXN0
T7
SATA_RXP0
T9
FST_SPI_D2
B60
FST_SPI_D3
B61
FST_SPI_D0
A58
FST_SPI_D1
B58
FST_SPI_CS0_N
B57
FST_SPI_CS1_N
C57
FST_SPI_CLK
C56
PCIE_TXP3_USB3_TXP4
P3
PCIE_TXN3_USB3_TXN4
P2
PCIE_RXP3_USB3_RXP4
P12
PCIE_RXN3_USB3_RXN4
P10
PCIE_CLKOUT0N
B11
PCIE_CLKOUT1P
C10
PCIE_CLKOUT1N
A10
PCIE_CLKOUT2P
A7
PCIE_CLKOUT2N
B8
PCIE_CLKOUT3P
B7
PCIE_CLKOUT3N
B5
PCIE2_USB3_SATA3_RCOMP_N
F5
PCIE_REF_CLK_RCOMP
E21
PCIE_WAKE0_N
R62
PCIE_WAKE1_N
P62
PCIE_WAKE2_N
P61
PCIE_WAKE3_N
N62
GPIO_117/SIO_SPI_1_TXD
H58
GPIO_116/SIO_SPI_1_RXD
H57
GPIO_113/SIO_SPI_1_FS1
F61
GPIO_112/SIO_SPI_1_FS0
K55
GPIO_111/SIO_SPI_1_CLK
F58
E62
GPIO_123/SIO_SPI_2_TXD
C62
GPIO_122/SIO_SPI_2_RXD
E56
GPIO_120/SIO_SPI_2_FS1
D61
GPIO_119/SIO_SPI_2_FS0
F62
GPIO_118/SIO_SPI_2_CLK
D59
GPIO_121/SIO_SPI_2_FS2
J52
GPIO_110/SIO_SPI_0_TXD
H54
GPIO_109/SIO_SPI_0_RXD
H52
GPIO_106/SIO_SPI_0_FS1
F52
GPIO_105/SIO_SPI_0_FS0
F54
GPIO_104/SIO_SPI_0_CLK
Sheet 4 of 33

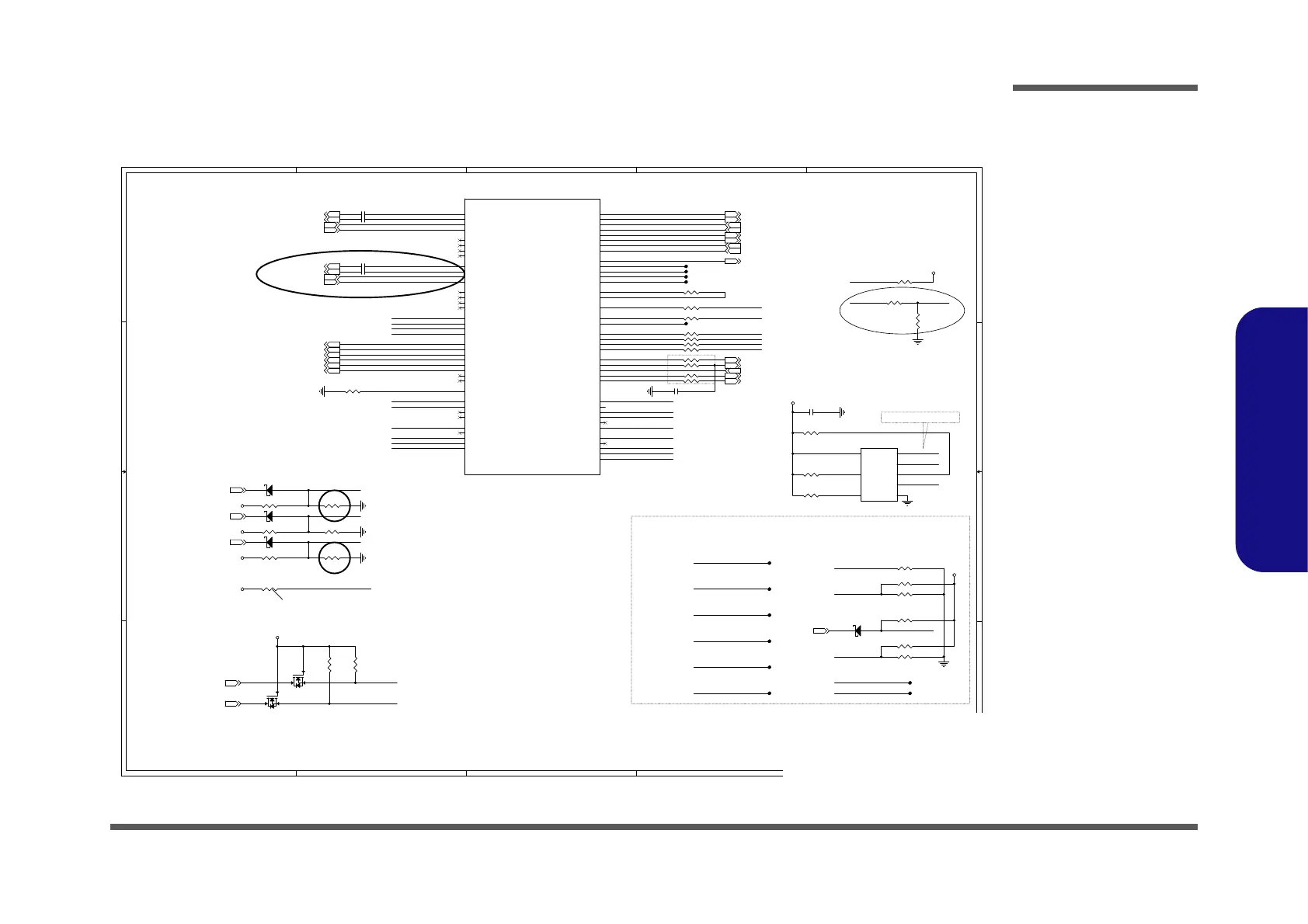

Processor 3/8
Schematic Diagrams
Processor 3/8 B - 5
B.Schematic Diagrams
Processor 3/8
