5 - RACCORDEMENTS ELECTRIQUES
4 tubes

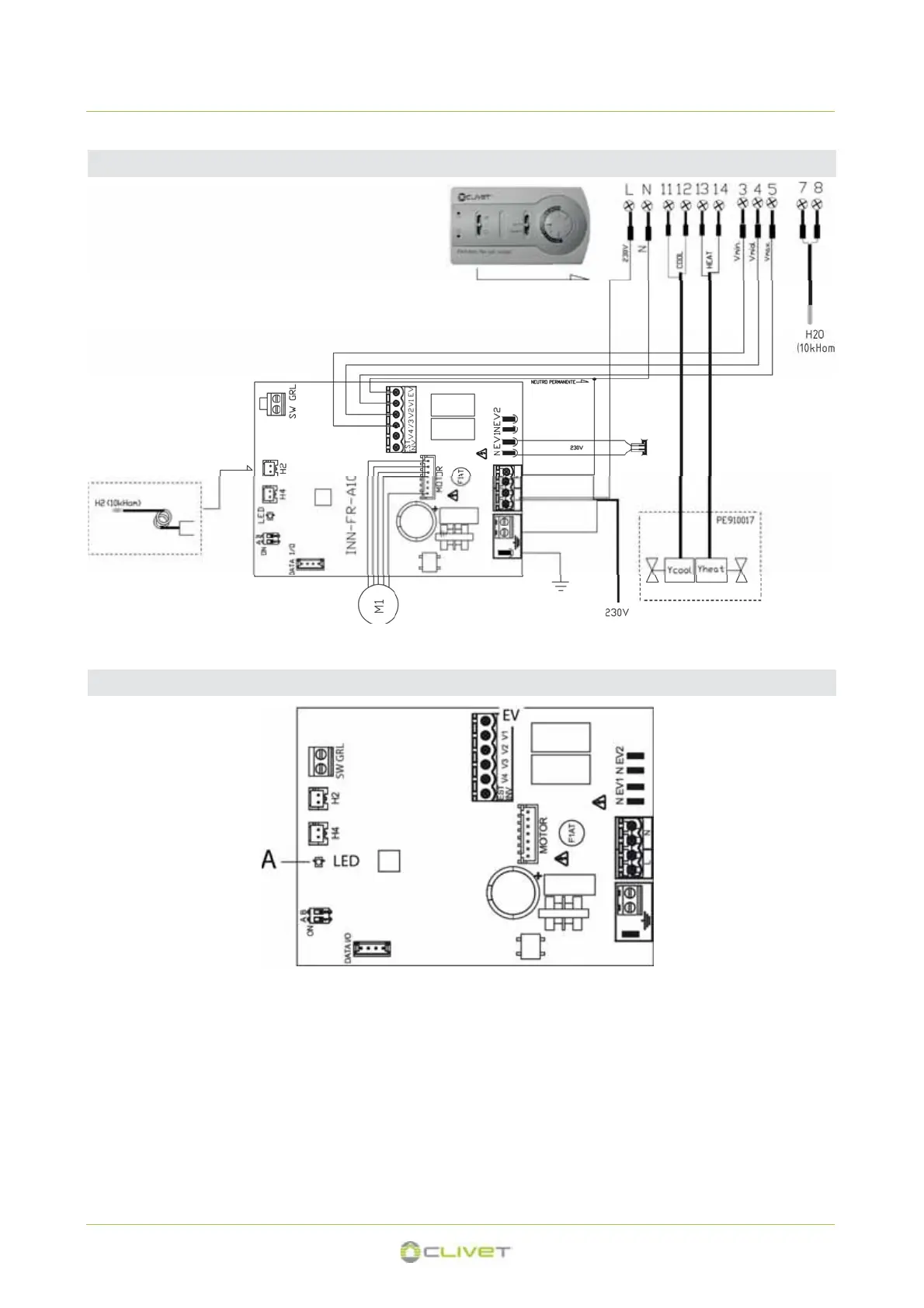

Thermostat HID-E3 - installation 4 tubes
sonde eau
thermostat
Ycool Électrovalve eau (Refroidissement) Yheat Électrovalve eau (Chauffage)
M1 = moteur
Sens de la DEL / alarmes
La DEL (réf. A) est éteinte si l'entrée EV (commande de thermostat) n'est pas fermée (condition de stand-by).
Elle s'allume à la fermeture du contact EV (commande de thermostat) et elle signale le fonctionnement normal.
Alarmes
Clignote fréquemment en cas d'actionnement du micro-interrupteur de sécurité de la grille S1 dû à l'opération de nettoyage du filtre.
Elle effectue un seul clignotement + une pause pour l'alarme d'arrêt du ventilateur à cause de l'eau inappropriée (avec la sonde eau
H2 raccordée).
2 clignotements + une pause pour alarme du moteur (par exemple bourrage dû à des corps étrangers, défaillance du capteur de rota-
tion)
3 clignotements + pause pour alarme de la sonde eau débranchée ou en panne.
Sonde eau
Pas raccordée
114
