5 - COLLEGAMENTI ELETTRICI
4 tubi

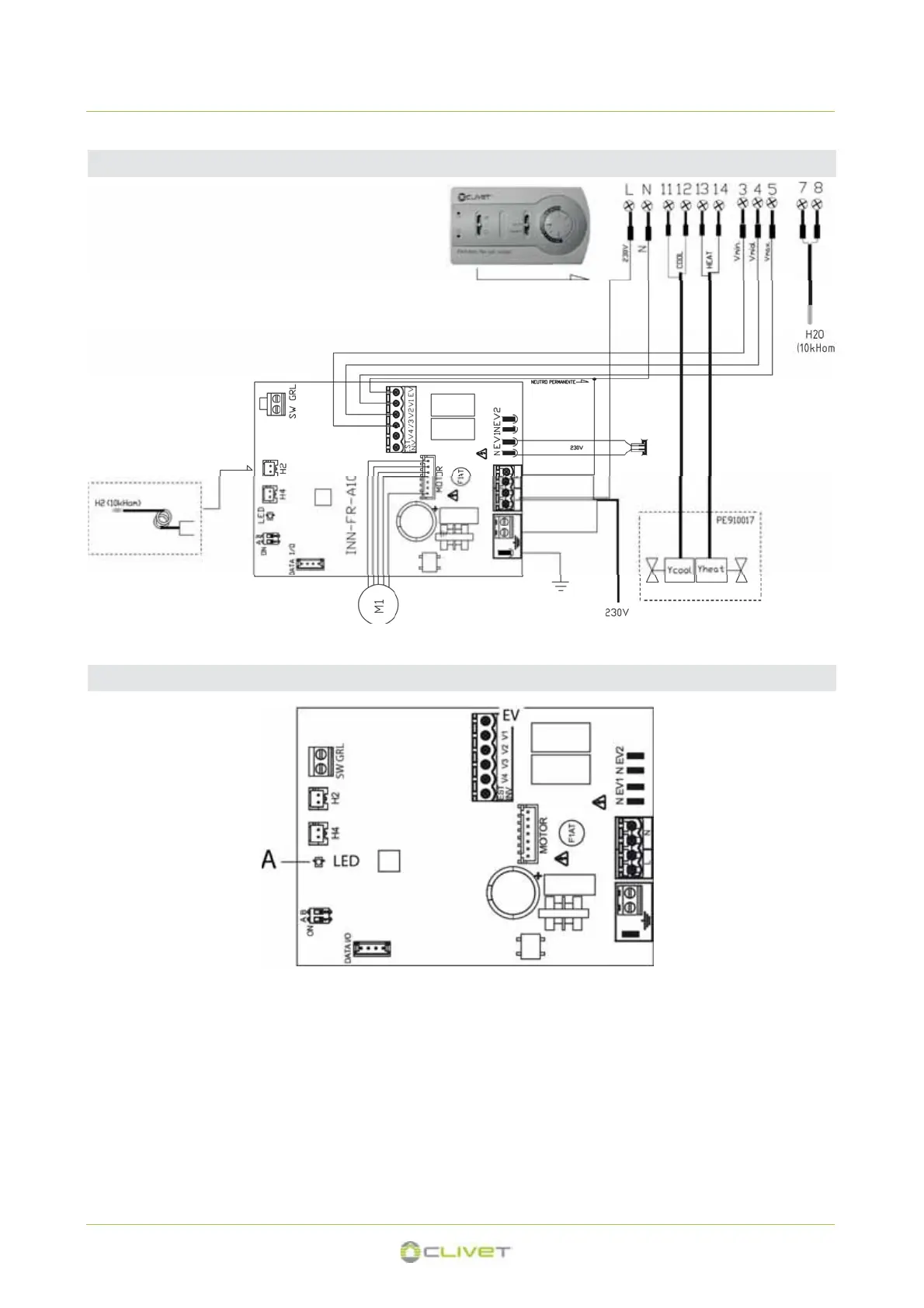

Termostato HID-E3 - impianto 4 tubi
sonda acqua
termostato
Ycool Elettrovalvola acqua (raffreddamento) Yheat Elettrovalvola acqua (riscaldamento)
Significato LED / allarmi
Il LED (A) è spento se l’ingresso EV (comando da termostato) non è chiuso (condizione di stand-by).
Viene acceso alla chiusura del contatto EV (comando da termostato) e segnala il funzionamento normale.
ALLARMI
Lampeggia frequentemente in caso di azionamento del microinterruttore di sicurezza griglia S1 dovuto all'operazione di pulizia del
filtro.
Effettua un singolo lampeggio + pausa per allarme fermo ventilatore per acqua non idonea (con sonda acqua H2 collegata).
2 lampeggi + pausa per allarme motore (ad esempio inceppamento dovuto a corpi estranei, guasto del sensore di rotazione)
3 lampeggi + pausa per allarme sonda acqua scollegata o guasta.
M1 = motore
Sonda acqua
Non connessa
24
