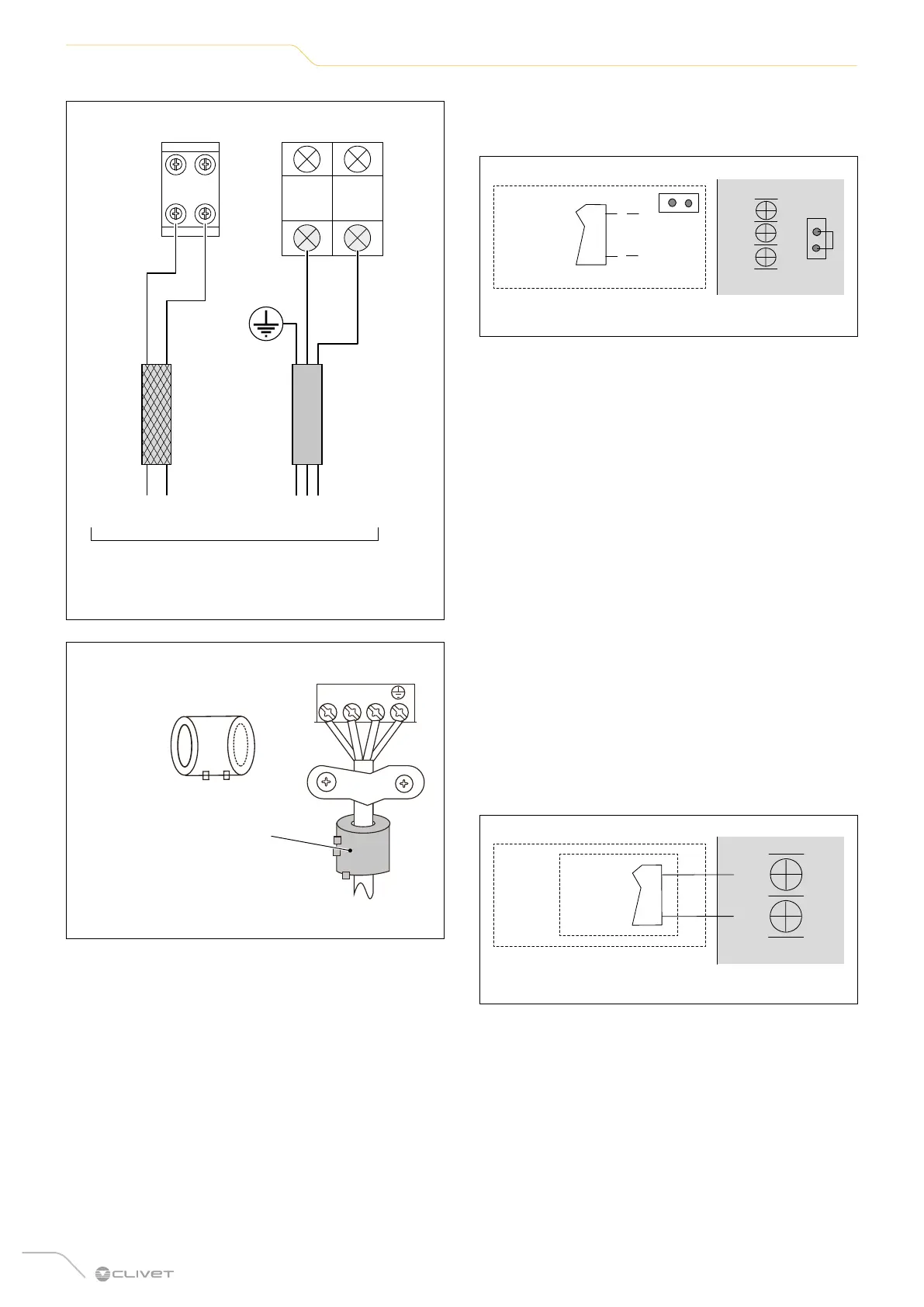

20
Installation
S1
S2
Morsettiere unità INTERNA
segnale (BUS)
dalle morsettiere
dell’unità ESTERNA
CN2
(1)L (2)N
alimentazione
Borniers unité INTERNE
alimentationsignal (BUS)
des borniers de l'unité
EXTERNE
Fig. 23
Anneau magnétique
Passer la sangle dans
le trou de l'anneau
magnétique pour le fixer
au câble
1 2 3
Fig. 24
ONOFF À DISTANCE
Pour l'entrée de la borne CN23 de la télécommande
(ON-OFF) et le connecteur rapide de JR6
CN23
JR6
JR6
ON - OFF
Remote
Control
Fig. 25
– Retirer le connecteur rapide de JR6 lors de
l'utilisation de la fonction ON-OFF ;
– Avec l'interrupteur à distance sur la position OFF,
l'unité est éteinte ;
– Avec l'interrupteur à distance sur la position ON,
l'unité est allumée;
– En ouvrant/fermant l'interrupteur à distance, l'unité
répond à la demande dans les 2 secondes ;
– Lorsque l'interrupteur à distance est sur ON, il est
possible d’utiliser la commande à distance/câblée
pour sélectionner le mode souhaité ; lorsque
l'interrupteur à distance est sur OFF, l'unité ne
répond pas à la demande de la commande à
distance/câblée.
Lorsque l'interrupteur à distance est sur OFF,
mais que la commande à distance/câblée
est activée, le code CP s’ache sur la carte écran.
– La tension d'entrée est de 12 VCC, la tension max.
du projet est de 5 mA.
ALARME
Pour l'entrée du connecteur CN33 ALARME
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 26
– L'entrée de la borne est conçue pour la connexion
de l'ALARME, mais il n'y a pas de tension ;
l'alimentation provient du système d’ALARME
(pas de l’unité)
– Même si la tension du projet est capable de
supporter des valeurs encore plus élevées, nous
vous recommandons vivement de connecter
une alimentation inférieure à 24 V et un courant
inférieur à 0,5 A
– Si ce problème survient sur l'unité, le relais sera
fermé, activant ainsi l'ALARME
