21
Installation

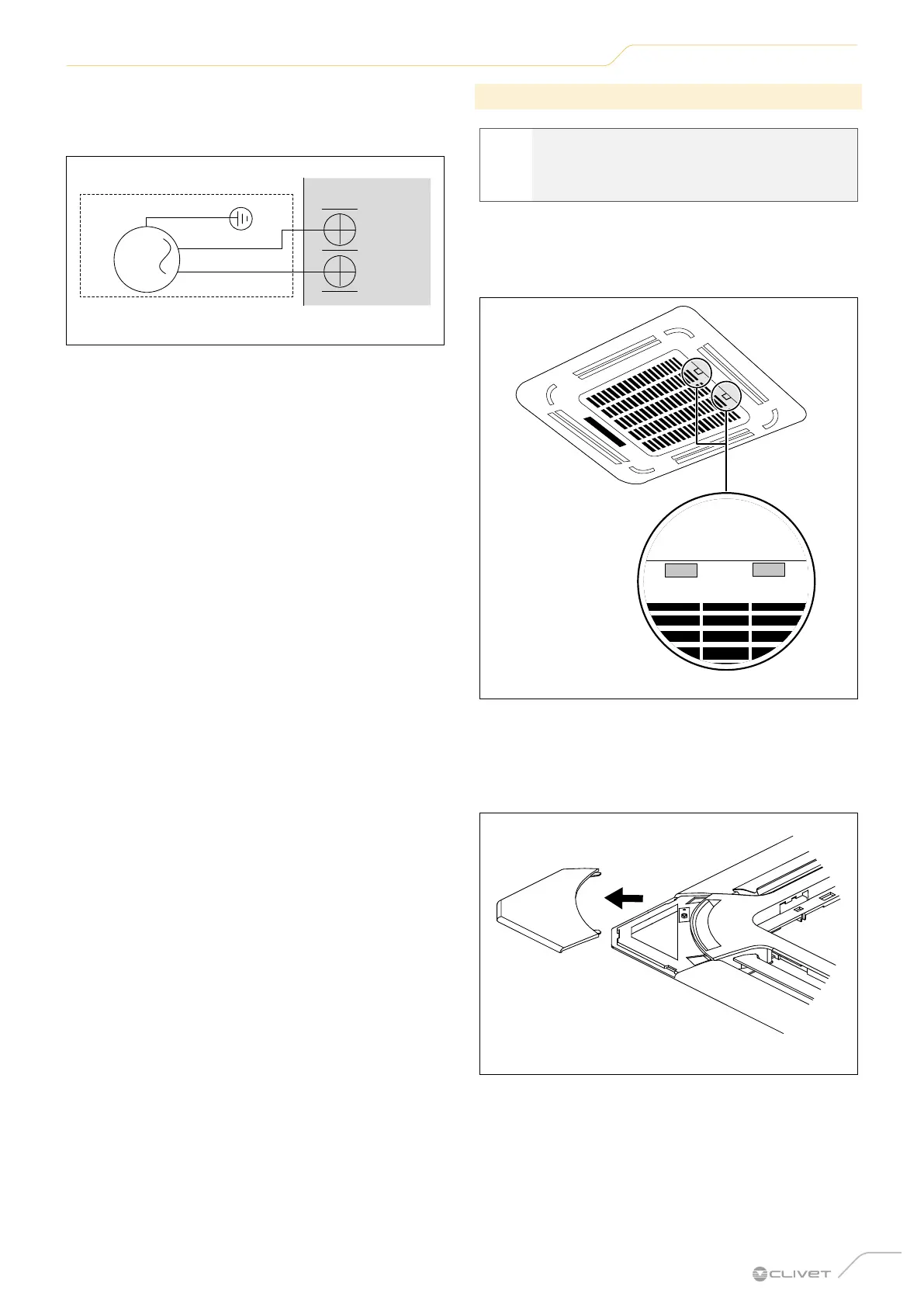

VENTILATEUR AIR EXTÉRIEUR
Pour l'entrée de la borne CN8 du nouveau moteur d'air
extérieur
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 27
– Connecter le moteur du ventilateur à l'entrée,
quel que soit le L/N du moteur ;
– La tension de sortie est l'alimentation ;
– Le moteur de l’air extérieur ne peut pas dépasser
200 W ou 1A ; choisir la valeur la plus petite ;
– Le nouveau moteur de l'air extérieur fonctionne
lorsque le moteur du ventilateur intérieur est en
marche ; lorsque ce moteur s'arrête, le moteur de
l'air extérieur s'arrête également ;
– Lorsque l'unité entre en mode refroidissement
forcé ou en mode essai de la puissance, le moteur
d'air extérieur ne fonctionne pas.
2.4.7 Montage sur panneau
d
IL EST INTERDIT
de poser le panneau face vers le bas sur le
sol, contre un mur ou une surface inégale.
1 Retirer la grille avant.
– Pousser les deux languettes ensemble vers le
centre pour débloquer le crochet sur la grille
Fig. 28
– En tenant la grille à un angle de 45°, la soulever
légèrement et la détacher du corps principal.
2 Retirer les couvercles d'installation aux quatre coins
en les faisant coulisser vers l’extérieur.
Fig. 29
