22
Installation

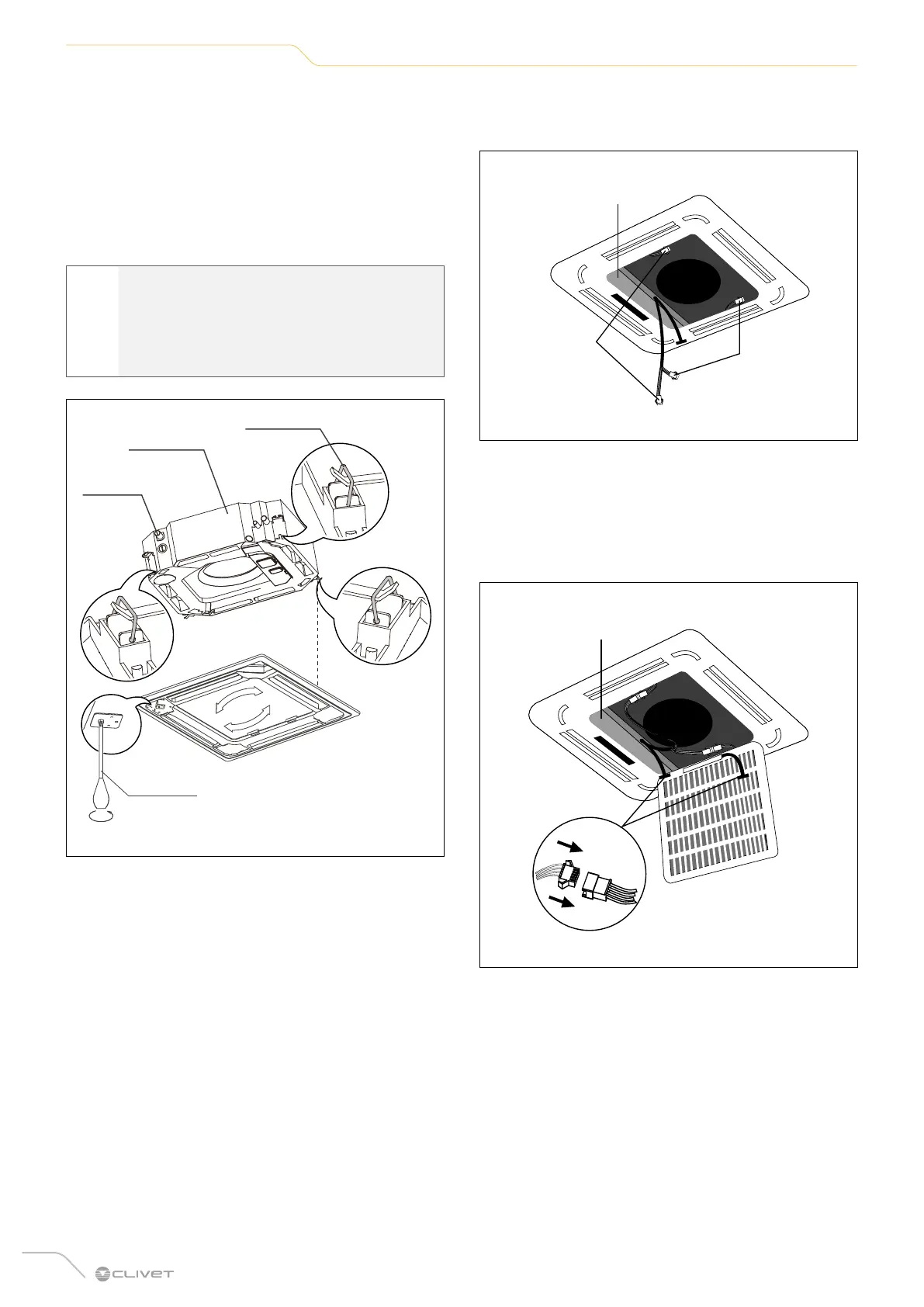

3 Installer le panneau
– Aligner le panneau avant avec le corps principal,
en tenant compte de la position des tuyauteries et
du côté d’évacuation.
– Accrocher les quatre anneaux du panneau
décoratif aux crochets de l'unité interne.
– Serrer les vis des crochets du panneau aux quatre
coins avec une force uniforme.
m
FAIRE ATTENTION
Serrer les vis jusqu'à ce que l'épaisseur de la
mousse entre le corps principal et le panneau
soit réduite à 4-6 mm. Le bord du panneau
doit être en bien en contact avec le plafond.
Côté tuyauterie
Anneau
Tournevis
Côté
Fig. 30
– Régler le panneau en le tournant pour couvrir
complètement l'ouverture au plafond.
– Connecter les deux connecteurs du moteur du
volet de ventilation aux câbles correspondants
dans le boîtier électrique.
Connecter
le moteur
du volet de
ventilation
Boîtier
électrique
Connecter
le moteur
du volet de
ventilation
Fig. 31
– Retirer les butées en matériau expansé de
l'intérieur du ventilateur.
– Fixer le côté de la grille avant au panneau.
– Connecter le câble du panneau de l’écran au
connecteur correspondant sur le corps principal.
Boîtier
électrique
Fig. 32
– Fermer la grille avant.
