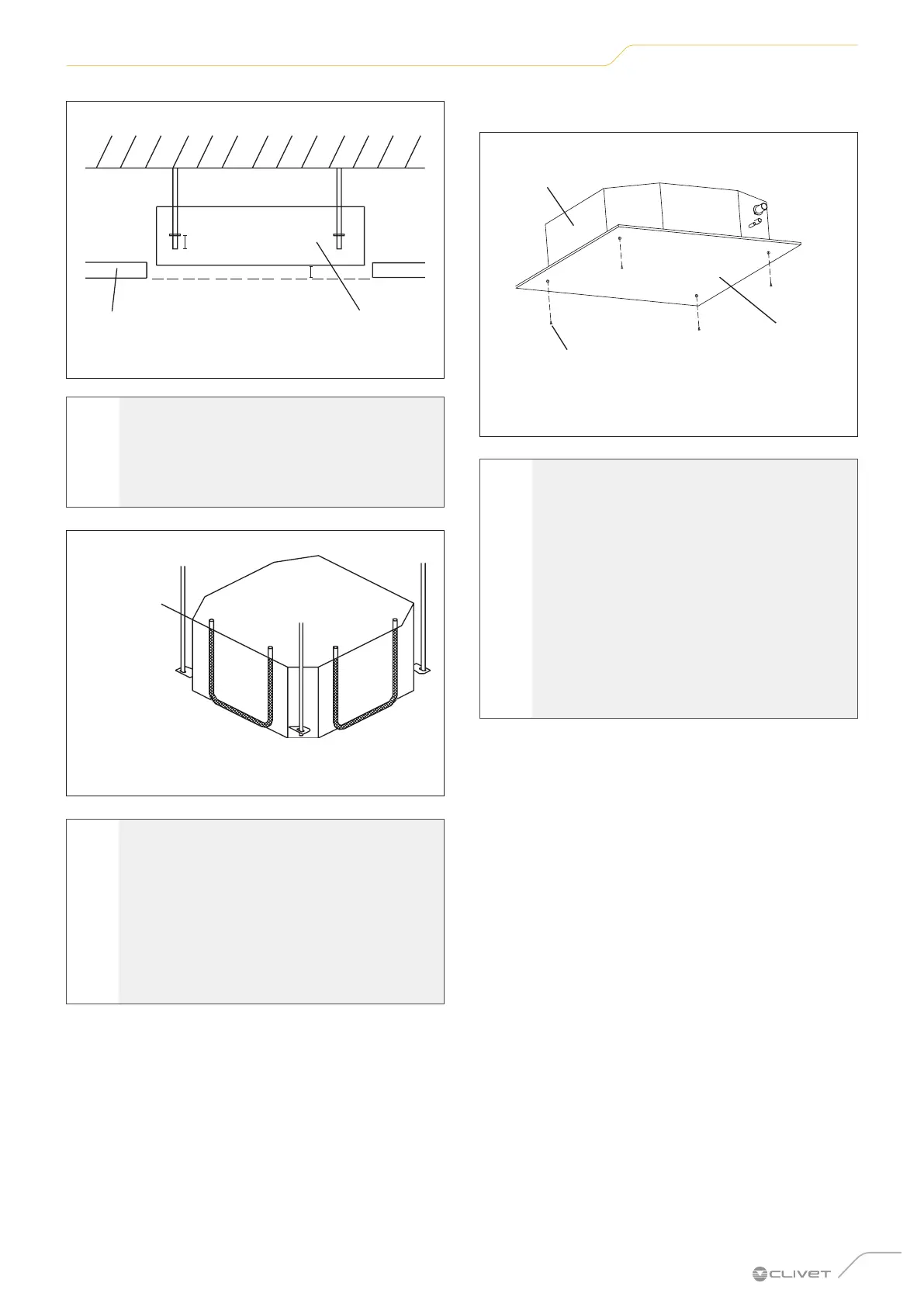

Installazione
Corpo principale
Muro
24mm
Controsoffitto
L
Fig. 7
a
ATTENZIONE PERICOLO
Verificare che l’unità sia perfettamente
orizzontale. Un’installazione non corretta può
causare il rientro del tubo di scarico nell’unità
o possibili perdite d’acqua.
Livello
dell’acqua
Fig. 8
l
AVVERTENZA
Verificare che l’unità interna sia in posizione
orizzontale. L’unità è dotata di una pompa di
scarico e di un interruttore a galleggiante. Se
l’unità viene inclinata in direzione opposta
a quella del flusso di condensa (con il lato
del tubo di scarico sollevato), è possibile
che l’interruttore a galleggiante non funzioni
correttamente e causi perdite d’acqua.
NOTA PER L’INSTALLAZIONE IN EDIFICI DI NUOVA
COSTRUZIONE
Corpo
principale
Dima di
installazione
Bulloni M6 x 12
Fig. 9
l
AVVERTENZA
Quando l’unità deve essere installata in un
edificio di nuova costruzione, i ganci possono
essere precedentemente incassati nel soffitto.
In questo caso, controllare che i ganci non
si allentino a causa della contrazione del
calcestruzzo. Dopo avere installato unità
interna, fissare la dima di installazione
sull’unità (con bulloni M6X12) per determinare
le dimensioni e le posizioni dell’apertura da
praticare sul soffitto. Per la parte restante
dell’installazione seguire le istruzioni sopra
riportate.
