12
Installazione

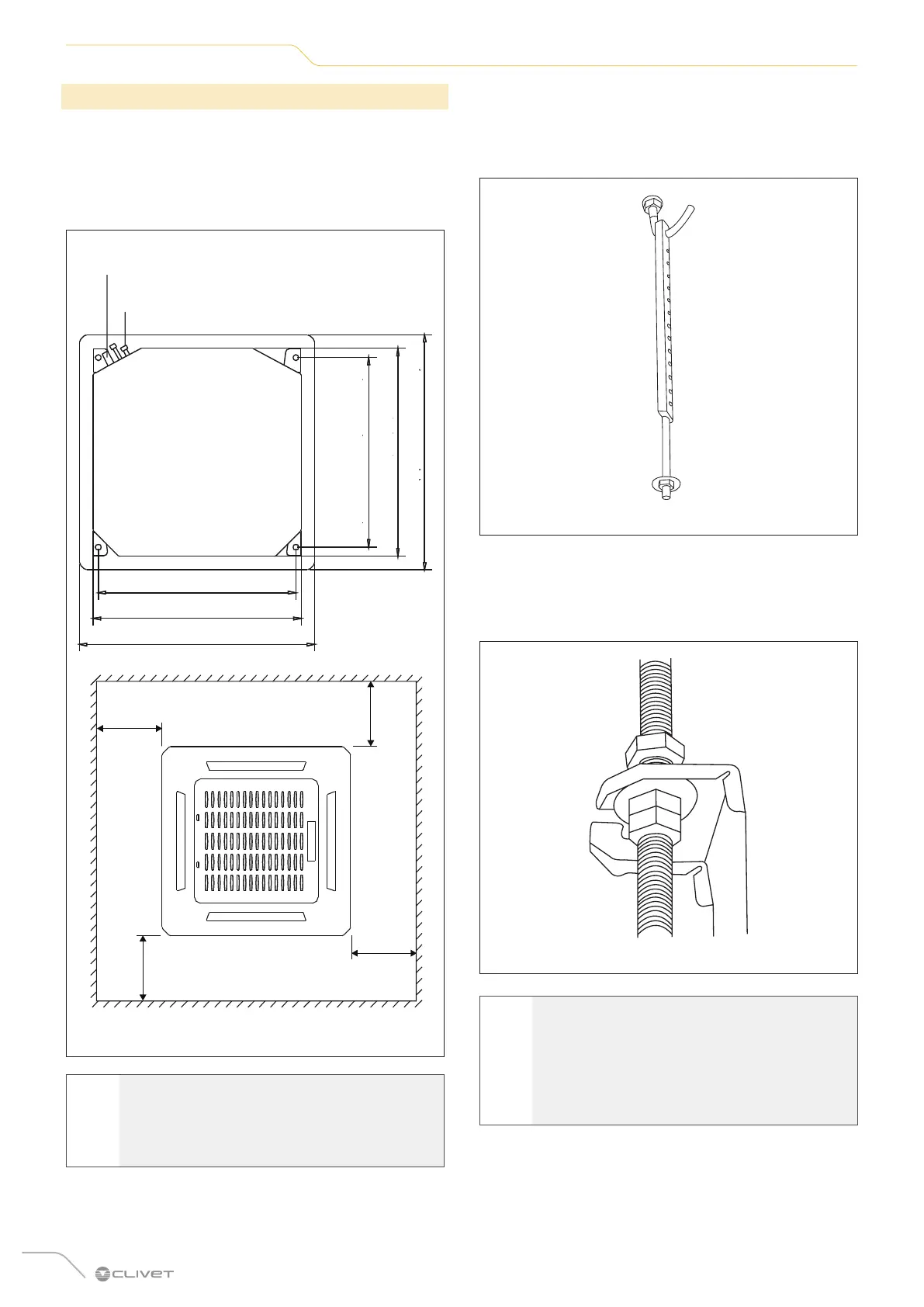

2.4.2 Appendere l’unità interna
1 Usando la dima di carta in dotazione, realizzare un
foro rettangolare nel soffitto lasciando almeno 1 m di
distanza su tutti i lati. Il foro dovrà misurare 60x60 cm.
Contrassegnare le aree in cui dovranno essere
realizzati i fori per i ganci da soffitto.
Lato tubo di scarico
Lato linee frigorifere
647 mm (apertura a soffitto)
570 mm (corpo)
545 mm (bullone di sospensione)
647 mm (apertura a soffitto)
570 mm (corpo)
523 mm
(bullone di sospensione)
>1 m
>1 m
>1 m
>1 m
Lato tubo di drenaggio
Lato linee frigorifere
570mm (corpo)
570mm (corpo)
545mm (bullone di sospensione)
523mm
(bullone di sospensione)
647mm (apertura a soffitto)
647mm (apertura a soffitto)
Fig. 4
a
ATTENZIONE PERICOLO
Il corpo dell’unità deve essere perfettamente
allineato al foro. Prima di procedere, controllare
che l’unità e il foro abbiano la stessa misura.
2 Realizzare 4 fori profondi 5cm nel soffitto interno, nelle
posizioni contrassegnate per i ganci. Tenere la punta
con un’angolazione di 90° rispetto al soffitto.
3 Usando un martello, inserire i ganci da soffitto nei fori
precedentemente realizzati. Fissare il bullone usando
le rondelle e i dadi in dotazione.
4 Installare i quattro bulloni di sospensione.
Fig. 5
5 Montare l’unità interna. Per sollevare e fissare l’unità
occorreranno due persone. Inserire i bulloni di
sospensione nei fori di aggancio dell’unità. Fissarli
usando le rondelle e i dadi in dotazione.
Fig. 6
l
AVVERTENZA
Il lato inferiore dell’unità deve trovarsi 24 mm
più in alto del controsoffitto. In generale, la
misura “L” deve misurare la metà del bullone
di sospensione o avere una lunghezza
sufficiente per impedire la fuoriuscita dei dadi.
