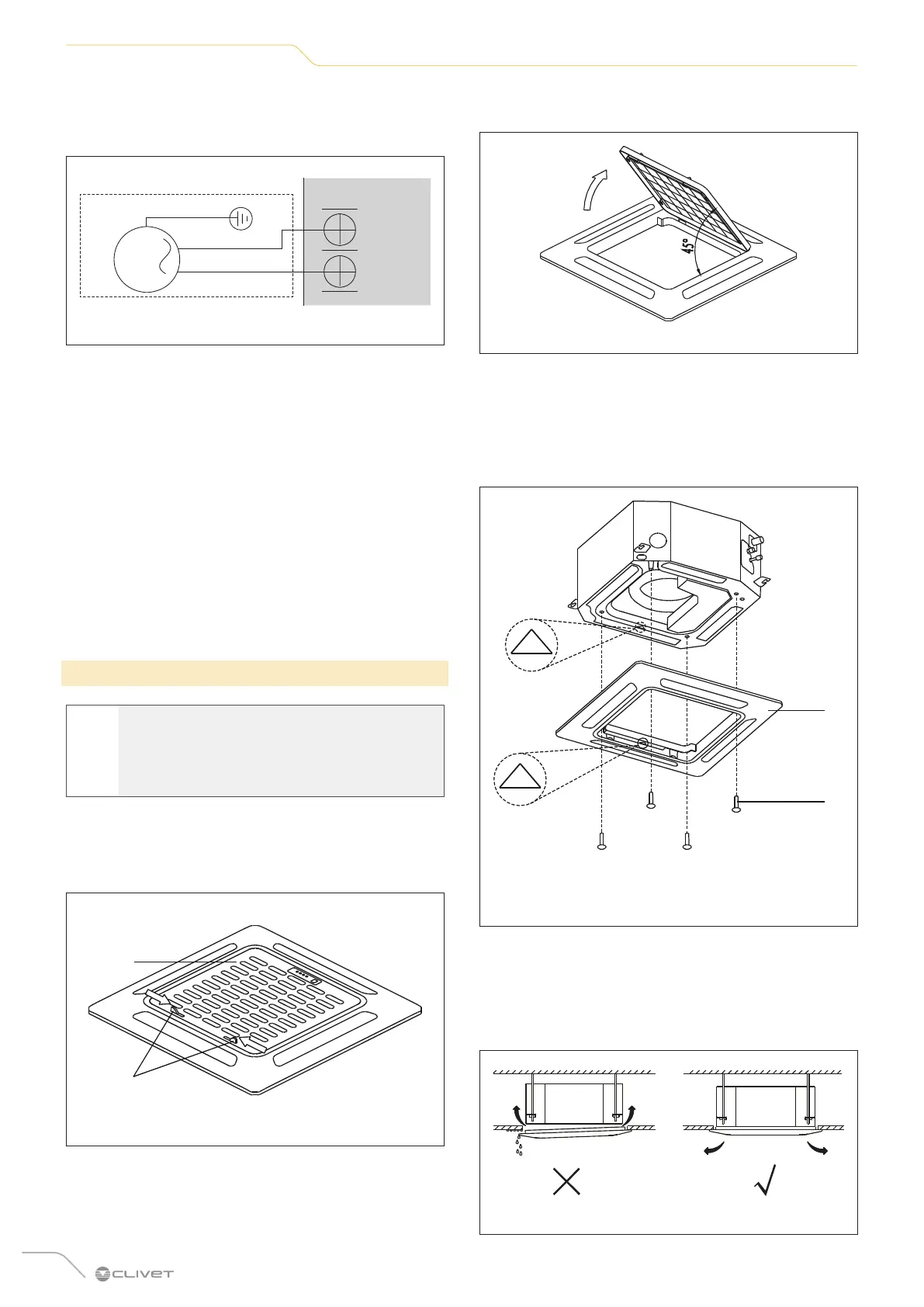

18
Installazione
VENTILATORE ARIA ESTERNA
Per l’ingresso del morsetto CN8 del nuovo motore
dell’aria esterna
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 20
– Collegare il motore del ventilatore all’ingresso,
indipendentemente da L/N del motore;
– La tensione di uscita è l’alimentazione;
– Il motore dell’aria esterna non può superare 200 W
o 1A; scegliere il valore minore;
– Il nuovo motore dell’aria esterna si azionerà
quando è in funzione il motore del ventilatore
interno; quando tale motore si arresta, si arresterà
anche il motore dell’aria esterna;
– Quando l’unità entra in modalità di raffreddamento
forzato o in modalità di prova della potenza, il
motore dell’aria esterna non funzionerà.
2.4.6 Montaggio del pannello
d
È VIETATO
appoggiare il pannello a faccia in giù sul
pavimento, contro una parete o su una
superficie irregolare.
1 Rimuovere la griglia anteriore.
– Spingere le due linguette insieme verso il centro
per sbloccare il gancio sulla griglia
2
1
Fig. 21
– Tenendo la griglia inclinata a 45°, sollevarla
leggermente e staccarla dal corpo principale.
Fig. 22
2 Installare il pannello
– Allineare l’indicazione “
△
” sul pannello decorativo
con l’indicazione “
△
” sull’unità. Applicare il
pannello decorativo all’unità usando le viti in
dotazione come mostrato nella figura seguente.
2
1
1 Pannello decorativo
2 Viti (M5) (in dotazione con il pannello)
Fig. 23
– Dopo avere installato il pannello decorativo,
controllare che questo aderisca perfettamente al
corpo dell’unità. In caso contrario, l’aria potrebbe
passare attraverso la fessura e causare la
formazione di condensa.
Fig. 24
