Installazione
3 Montare la griglia di aspirazione.
– Controllare che gli elementi di aggancio sul retro
della griglia si inseriscano correttamente nella
fessura del pannello.

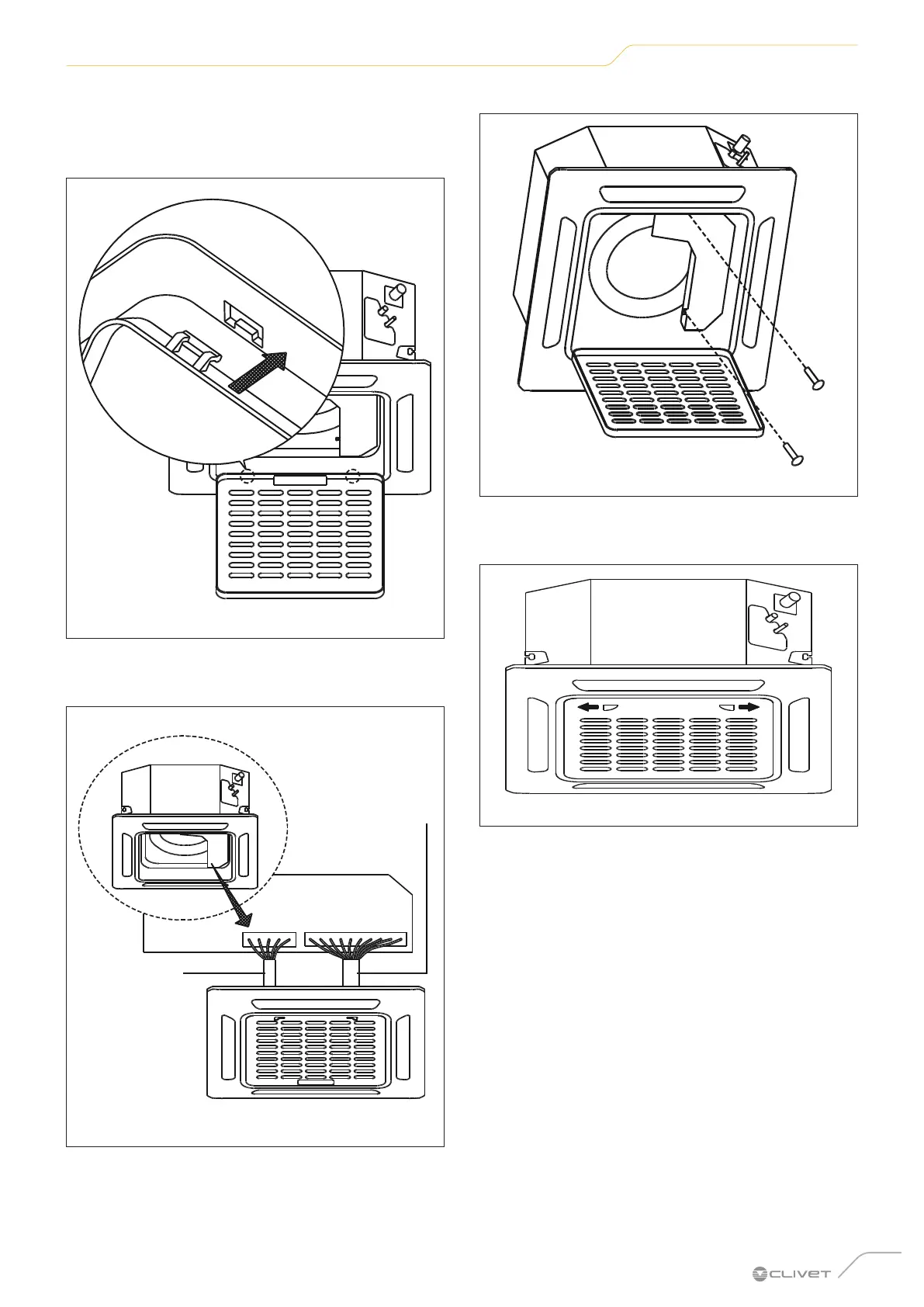

Fig. 25
4 Collegare i due cavi del pannello decorativo alla
scheda principale dell’unità.
Cavo
a 5 conduttori
conduttori
Fig. 26
5 Fissare il coperchio del quadro elettrico con due viti.
Fig. 27
6 Chiudere la griglia di aspirazione e chiudere i due
elementi di aggancio.
Fig. 28
