16
Installazione
2.4.5 Collegamenti elettrici
Per l’alimentazione e comunicazione tra l’unità interna e
quella esterna sono necessari dei cavi con le seguenti
caratteristiche:
Unità
interna
Alimentazione
da unità esterna
Segnale
da unità esterna
n° cavi/sezione n° cavi/sezione
27M
2 x 1mm
2
+ G 2 x 1mm
2
35M 2 x 1mm
2
+ G 2 x 1mm
2
53M 2 x 1mm
2
+ G 1 x 1mm
2
Le sezioni indicate sono idonee per una lunghezza del
cablaggio fino a 5 metri.
f
ATTENZIONE PERICOLO ELETTRICO
Prima di eseguire i collegamenti elettrici,
spegnere l’interruttore generale dell’impianto.
l
AVVERTENZA
ANNOTARE LE SPECIFICHE DEI FUSIBILI.
La scheda (PCB) del condizionatore d’aria è
provvista di un fusibile per la protezione da
sovracorrente. Le specifiche del fusibile sono
stampate sulla scheda di circuito, ad esempio:
Unità interna: T5A/250VAC
NOTA: il fusibile è di ceramica.
1 Preparare il cavo per il collegamento:
– Usando uno spelafili, spelare la guaina in gomma
alle due estremità del cavo ed esporre circa 15 cm
dei conduttori interni.
– Spelare la guaina isolante alle estremità dei
conduttori.
– Usando una pinza crimpatrice, crimpare capicorda
del tipo a U alle estremità dei conduttori.
m
PRESTARE CAUTELA
Durante la crimpatura, identificare chiaramente
i cavi sotto tensione (“L”) e gli altri cavi.
2 Aprire il pannello anteriore dell’unità interna.
3 Usando un cacciavite, rimuovere la copertura del
quadro elettrico sull’unità interna. Si avrà accesso così
alla morsettiera.
l
AVVERTENZA
Tutti i collegamenti devono essere eseguiti
esattamente come indicato nello schema
elettrico situato sul lato interno del coperchio
della morsettiera dell’unità interna.

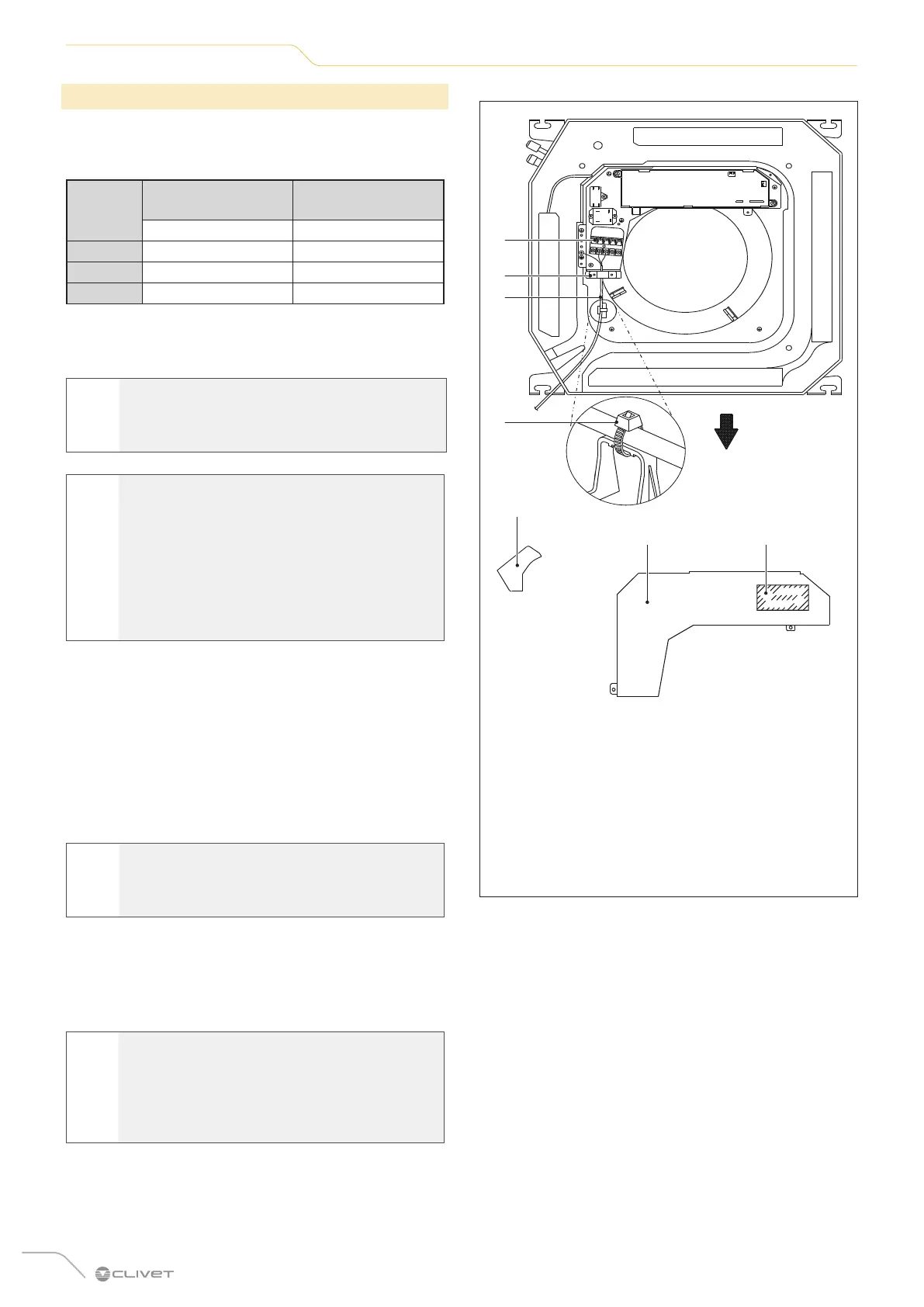

1
Coperchio del quadro elettrico
2
Etichetta schema elettrico
3
Morsettiera di alimentazione
4
Fascette fermacavi
5
Collegamento elettrico tra le unità
6
Copertura di plastica
7
Fascetta fermacavi (non in dotazione)
1 2
6
7
3
4
5
Fig. 15
4 Far passare il cavo di alimentazione e il cavo di
segnale dall’uscita per i cavi.
5 Collegare i capicorda a U ai morsetti. Abbinare i colori/
le etichette dei cavi alle etichette della morsettiera,
quindi avvitare saldamente il capocorda a U di ogni
cavo al morsetto corrispondente. Fare riferimento al
numero di serie e allo schema elettrico riportati sulla
copertura del quadro elettrico.
6 Far passare i cavi elettrici da questa apertura,
procedendo dal retro dell’unità verso il davanti.
7 Guardando il lato anteriore dell’unità, abbinare i colori
dei cavi alle etichette della morsettiera, collegare
i capicorda a U e avvitare saldamente ogni cavo al
morsetto corrispondente.
