Installazione
a
ATTENZIONE PERICOLO
– NON SCAMBIARE I CAVI IN TENSIONE
CON QUELLI NEUTRI. Una configurazione
di questo tipo è pericolosa e può causare il
malfunzionamento del condizionatore.
– Il circuito refrigerante può diventare molto
caldo. Tenere il cavo di interconnessione
lontano dal tubo di rame.
8
Fissare i cavi con le fascette corrispondenti. Il cavo non
deve essere allentato e non deve tirare i capicorda a U.
9 Reinstallare la copertura del quadro elettrico e il
pannello anteriore dell’unità interna.
Modelli 27M - 35M
W
S
1(L) 2(N)
Morsettiera unità INTERNA
alimentazionesegnale
dalla morsettiera
dell’unità ESTERNA

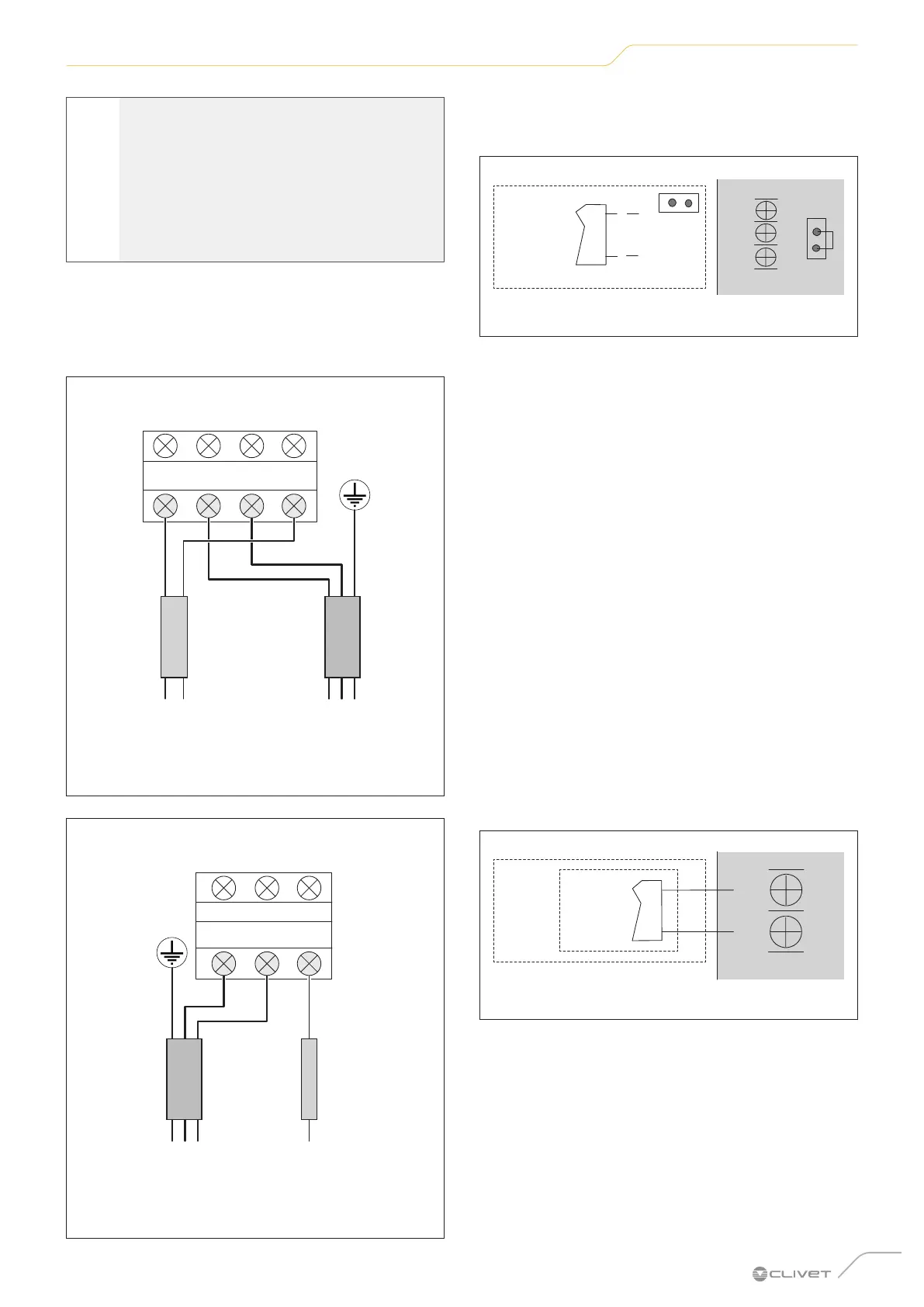

Fig. 16
Modelli 53M
S
1(L) 2(N)
3
1 2
Morsettiera unità INTERNA
alimentazione segnale
dalla morsettiera
dell’unità ESTERNA
Fig. 17
ON-OFF REMOTO
Per l’ingresso del morsetto CN23 del comando remoto
(ON-OFF) e il connettore rapido di JR6
CN23
JR6
JR6
ON - OFF
Remote
Control
Fig. 18
– Rimuovere il connettore rapido di JR6 quando si
utilizza la funzione ON-OFF;
– Con l’interruttore remoto in posizione OFF
(APRIRE), l’unità sarà spenta;
– Con l’interruttore remoto in posizione ON
(CHIUDERE), l’unità sarà accesa;
– Aprendo/chiudendo l’interruttore remoto, l’unità
risponderà alla richiesta entro 2 secondi;
– Quando l’interruttore remoto è su ON, è
possibile utilizzare il comando remoto/cablato
per selezionare la modalità desiderata; quando
l’interruttore remoto è su OFF, l’unità non
risponderà alla richiesta del comando remoto/
cablato.
Quando l’interruttore remoto è su OFF, ma il
comando remoto/cablato è acceso, sulla scheda
display comparirà il codice CP.
– La tensione dell’ingresso è 12 V DC, la corrente
max. di progetto è 5 mA.
ALLARME
Per l’ingresso del connettore CN33 ALLARME
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 19
– L’ingresso del morsetto è predisposto al
collegamento dell’ALLARME, ma non è presente
tensione; l’alimentazione arriva dal sistema di
ALLARME (non dall’unità)
– Sebbene la tensione di progetto sia in grado
di reggere valori anche superiori, consigliamo
vivamente di collegare un’alimentazione inferiore
a 24 V e una corrente inferiore a 0,5 A
– Qualora sull’unità si verifichi tale problema, il relè
verrà chiuso, attivando quindi l’ALLARME
