Installazione

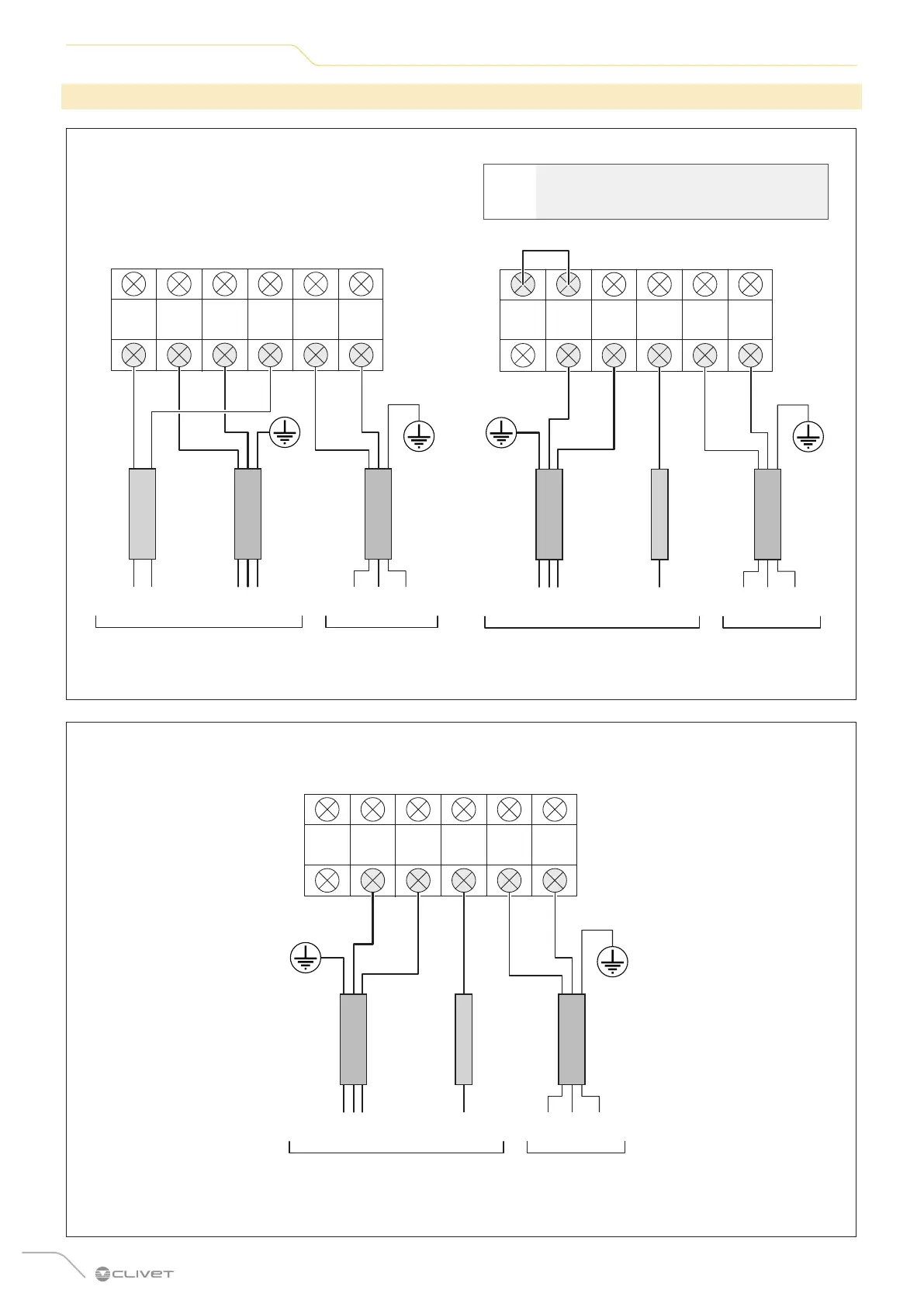

Collegamento con unità interne
Modelli 35M (BOX-SL 2 650x650 - DUCT-SL 2) Modelli 35M (CONSOLE-SL 2)
a
W non utilizzato
Effettuare un ponticello W-1(L)
dalla morsettiera
dell’unità INTERNA
segnalealimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
Morsettiera unità ESTERNA
alimentazione segnale
dalla morsettiera
dell’unità INTERNA
Morsettiera unità ESTERNA
dalla morsettiera
dell’unità INTERNA
segnale alimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
Morsettiera unità ESTERNA
alimentazionesegnale
dalla morsettiera
dell’unità INTERNA
Fig. 19
Modelli 53M
Morsettiera unità ESTERNA
dalla morsettiera
dell’unità INTERNA
segnalealimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
Morsettiera unità ESTERNA
alimentazione segnale
dalla morsettiera
dell’unità INTERNA
W non utilizzato
Fig. 20
