Messa in servizio

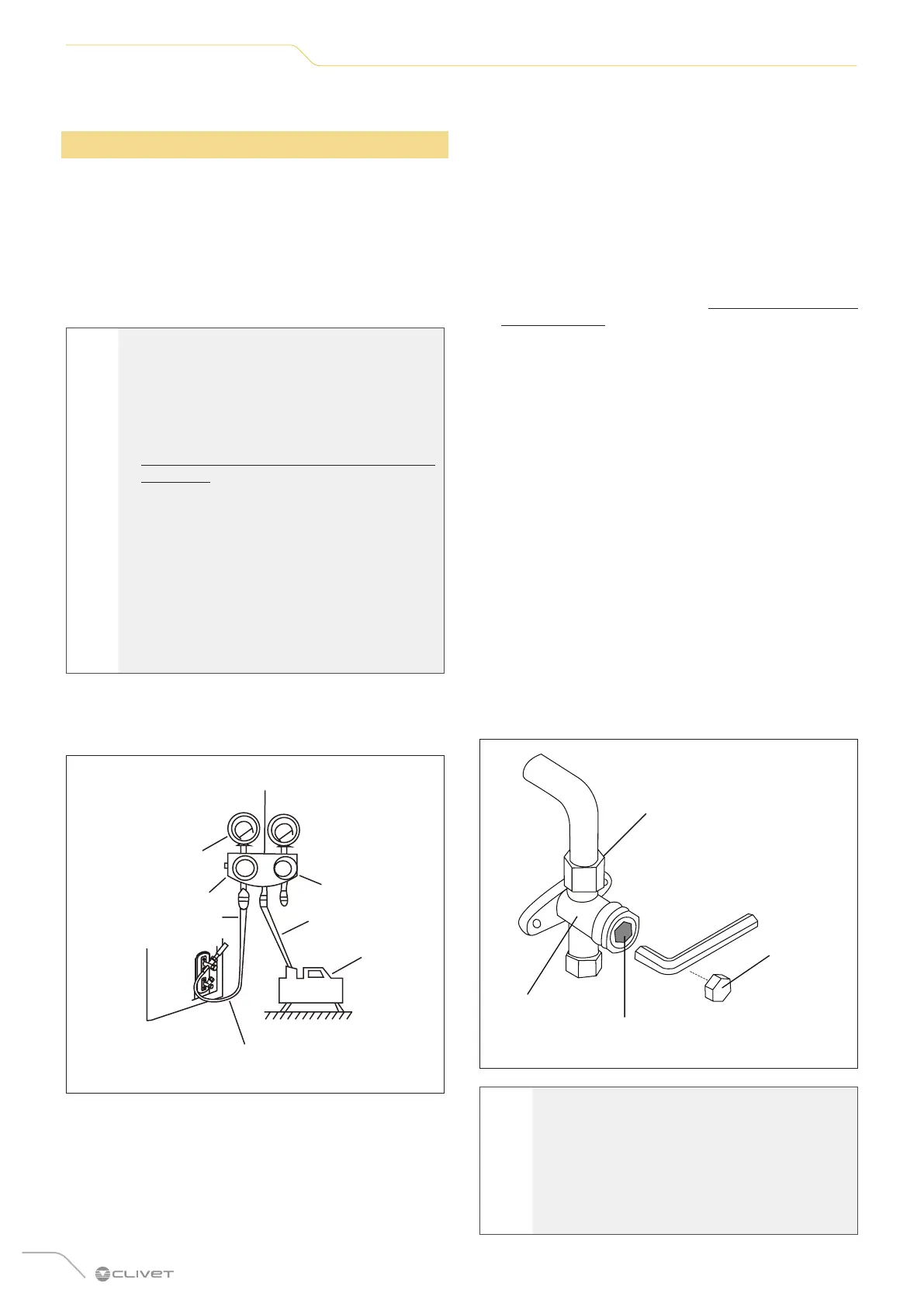

3 MESSA IN SERVIZIO
3.1 Evacuazione dell’aria
La presenza di aria e sostanze estranee nel circuito
refrigerante può causare innalzamenti anomali della
pressione che, a loro volta, possono danneggiare il
condizionatore d’aria, ridurne l’efficienza e provocare
lesioni. Usare una pompa da vuoto e il gruppo manometri
del collettore per evacuare il circuito refrigerante, in modo
da espellere tutta l’umidità e i gas non condensabili.
L’evacuazione dovrebbe essere eseguita all’installazione
iniziale e ogni volta che l’unità viene spostata.
l
AVVERTENZA
PRIMA DI ESEGUIRE L’EVACUAZIONE
– Controllare che sia i tubi ad alta pressione
che quelli a bassa pressione tra l’unità
interna e quella esterna siano collegati
correttamente come descritto nella sezione
“6 Nozioni sul collegamento delle linee
frigorifere”.
– Controllare che tutti i cavi elettrici siano
collegati correttamente.
– Assicurarsi che l’installazione delle tubazioni
di refrigerante sia conforme alla legislazione
applicabile. In Europa, la normativa
applicabile è la EN378.
– Durante le prove, NON portare MAI il
prodotto ad una pressione più alta della
pressione massima ammessa (come indicato
sulla piastra informativa dell’unità).
Prima di usare il gruppo manometri del collettore e la
pompa da vuoto, leggere i rispettivi manuali d’uso per
conoscere le procedure corrette da eseguire.
Gruppo manometri collettore
Manometro di alta
pressione
Tubo di carico
Valvola ad alta
pressione
Tubo di pressione /
Tubo di carico
Pompa da
vuoto
Manometro di bassa
pressione
Valvola a bassa
pressione
Valvola a bassa pressione
-76 cmHg
Fig. 23
1 Collegare il tubo di carico del gruppo manometri del
collettore alla porta di servizio sulla valvola di bassa
pressione dell’unità esterna.
2 Collegare un altro tubo di carico tra il gruppo
manometri del collettore e la pompa da vuoto.
3 Aprire il lato a bassa pressione del gruppo manometri
del collettore. Tenere chiuso il lato ad alta pressione.
4 Attivare la pompa da vuoto per evacuare il sistema.
5 Tenere in funzione la pompa da vuoto per almeno 15
minuti, o finché l’indicatore del manometro di bassa
pressione segna -76 cmHG (10
-5
Pa).
6 Chiudere il lato a bassa pressione del gruppo
manometri del collettore e spegnere la pompa da
vuoto.
7 Attendere 5 minuti, quindi controllare che non vi siano
state variazioni nella pressione del sistema.
8 Se si osserva una variazione di pressione nel sistema,
fare riferimento al paragrafo “3.2.2 Controllo delle
perdite di gas” per informazioni su come ricercare
le possibili perdite. Se la pressione del sistema
rimane invariata, svitare il cappuccio dalla valvola di
espansione (valvola ad alta pressione).
9 Inserire una chiave esagonale nella valvola di
espansione (valvola ad alta pressione) e aprire
la valvola ruotando la chiave di 1/4 di giro in senso
antiorario. Verificare che si senta il rumore di uscita
del gas, quindi chiudere la valvola dopo 5 secondi.
10 Osservare il manometro di alta pressione per un
minuto per verificare che non vi siano variazioni nella
pressione. Il valore del manometro di alta pressione
dovrebbe essere leggermente superiore alla
pressione atmosferica.
11 Staccare il tubo di carico dalla porta di servizio.
12 Usando una chiave esagonale, aprire completamente
sia la valvola di alta pressione che quella di bassa
pressione.
13 Chiudere a mano i cappucci delle tre valvole (porta
di servizio, alta pressione, bassa pressione). Se
necessario, serrarli ulteriormente usando una chiave
dinamometrica.
Dado svasato
Corpo
valvola
Stelo valvola
Cappuccio
Fig. 24
m
PRESTARE CAUTELA
APRIRE GLI STELI DELLE VALVOLE SENZA
FORZARE
Per aprire gli steli delle valvole, ruotare la
chiave esagonale fino a portarla contro
l’elemento di arresto. Non forzare la valvola
per aprirla ulteriormente.
