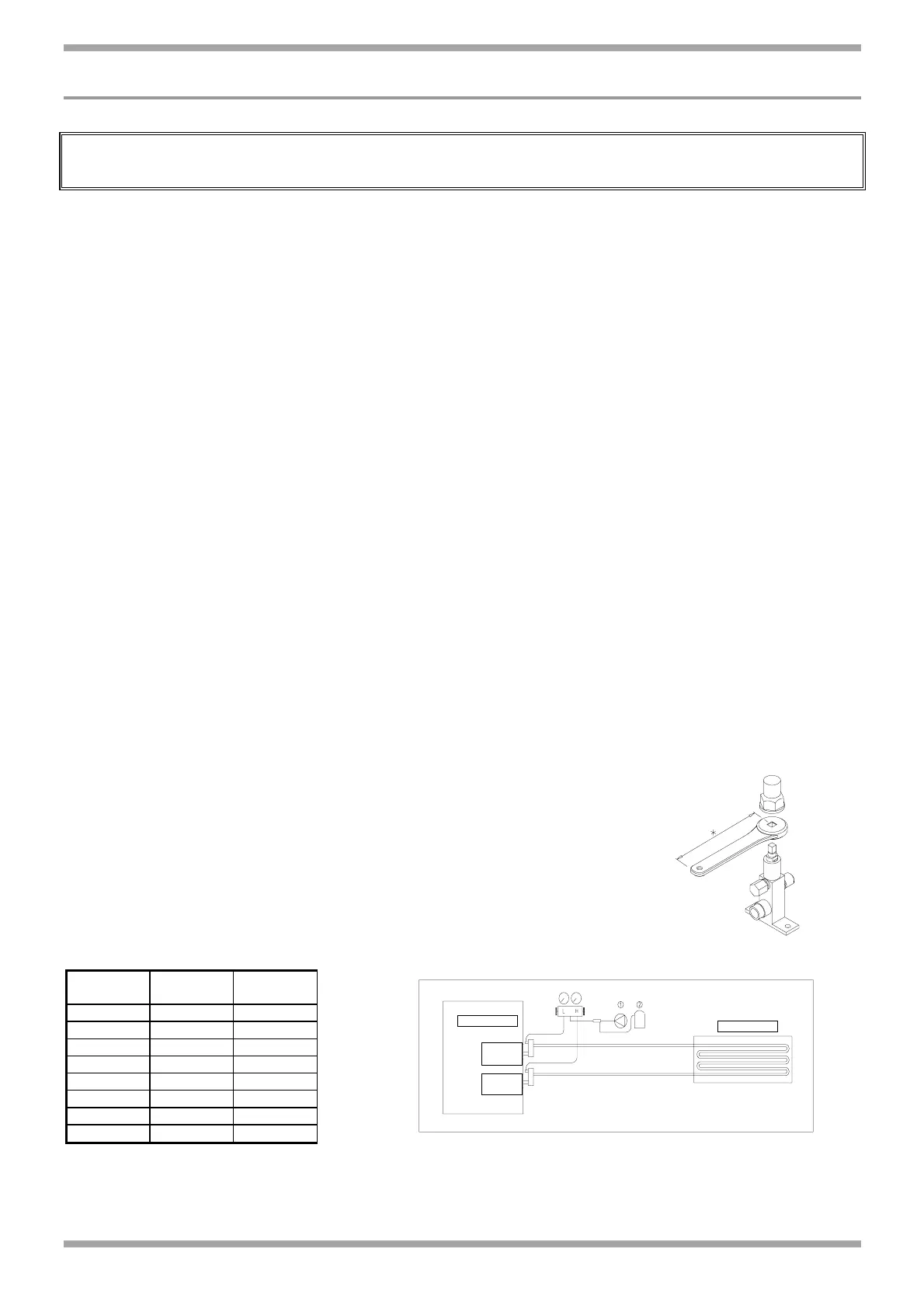

12
MESSA IN FUNZIONE
TUTTE LE APPARECCHIATURE DEBBONO ESSERE AVVIATE DAI CENTRI DI ASSISTENZA AUTORIZZATI. SOLO COSI'
VIENE RESA EFFETTIVA LA GARANZIA CONTRATTUALE. L'ASSISTENZA SI LIMITA ALLA SOLA MESSA IN FUNZIONE E
NON ESEGUE COLLEGAMENTI O LAVORI PROPRI DELL'IMPIANTO.
CONTROLLI PRELIMINARI
- Controllare che l'unità sia posizionata in modo corretto e che gli allacciamenti con l'unità terminale interna siano
perfettamente eseguiti sia dal lato frigorifero che elettrico.
- Controllare il valore della tensione e della frequenza di rete:
DEVONO RIENTRARE NEI VALORI RIPORTATI
230 ± 6% 400 ± 6%
- Controllare il corretto serraggio delle viti che fissano i conduttori ai componenti elettrici presenti nel quadro (durante la
movimentazione ed il trasporto le vibrazioni potrebbero aver prodotto degli allentamenti).
OPERAZIONE DI VUOTO
Dopo avere accertato, con l'impianto in pressione, che non vi siano perdite (vedi manuale delle tubazioni refrigeranti) sia nelle
tubazioni di collegamento che nell'unità terminale procedere come sotto indicato.
- Scaricare l'impianto con rubinetti MSAN sempre chiusi.
- Con l’ausilio di un gruppo manometrico allacciare la pompa del vuoto su entrambi gli attacchi dei rubinetti, avendo cura che
eventuali organi di intercettazione (valvola solenoide o rubinetti intermedi) siano aperti e procedere al vuoto.
- Fermare la pompa alla pressione di circa 100Pa e lasciare per alcune ore in vuoto, una piccola risalita iniziale della
pressione è normale per poi stabilizzarsi definitamente. Se la pressione continua a risalire è sintomo o di piccole perdite o di
presenza di umidità. Nel primo caso ripetere le operazioni descritte nel paragrafo CONTROLLO PERDITE del manuale delle
tubazioni refrigeranti. Nel secondo caso ricaricare l'impianto con Azoto/refrigerante sino a 100KPa e rifare il vuoto come sopra
descritto. Stabilizzata definitivamente la pressione passare alla fase successiva di carica.
CARICA REFRIGERANTE
Le grandezze in oggetto sono spedite con carica sufficiente per collegamento a UNITA' CLIVET di pari grandezza per uno
sviluppo delle tubazioni di circa 7 metri con diametro delle tubazioni pari al diametro degli attacchi dell’unità. (verificare
comunque alla messa in funzione, per eventuali aggiunte consultare la tabella sotto riportata).
- Con l'impianto in vuoto chiudere i rubinetti del gruppo manometrico e scollegare la pompa del vuoto.
- Allacciare la bombola del gas refrigerante, facendo sfiatare l’aria nella gomma di collegamento con il gruppo manometrico.
- Aprire i rubinetti del gruppo monometrico e lasciare entrare refrigerante allo stato gassoso sino allo equilibrio della pressione
impianto / bombola, e comunque ad una pressione superiore alla pressione atmosferica.
- Aprire i rubinetti dell’unità motocondensante (prima quello del liquido) per far si che l'unità sia pronta ad essere avviata.
Si raccomanda di utilizzare una chiave adeguata, con sezione quadra,
corrispondente alla dimensione dello stelo del rubinetto e con braccio-leva di
lunghezza sufficiente per esercitare una forza elevata. (
* VEDI FIGURA )
Peso di refrigerante nelle linee frigorifere durante il funzionamento ( KG / 10m )
ø Esterno
Tubazione
Liquido
a 38°
Aspirazione
SST+4,5°C
10 0,60 --
12 1,06 --
14 1,41 0,025
16 1,71 0,030
18 2,36 0,043
22 3,62 0,070
28 6,61 0,120
35 9,47 0,195
UNITA’ ESTERNA
Rubinetto
gas
Rubinetto
Liquido
UNITA’ INTERNA
R407C
