125
TUYAUTERIES FRIGORIFIQUES
Le dimensionnement des lignes frigorifiques de raccordement entre groupes de condensation et unités d'évaporation intérieures
est d'une importance fondamentale. Pour les raccordements à nos groupes, consulter le tableau ci-dessous où, pour des
longueurs spécifiées, le diamètre des raccords correspond au diamètre à utiliser pour les tuyauteries de raccordement.
Pour des distances supérieures, le diamètre devra être calculé (cf. bibliographies appropriées ou notre Catalogue
DIMENSIONNEMENT DES LIGNES FRIGORIFIQUES DANS LES INSTALLATIONS À DEUX SECTIONS). Le tableau ci-
dessous indique en outre la dénivellation maximum conseillée, avec des tuyauteries standard aussi bien dans le cas où le
groupe de condensation est plus bas que l'unité terminale que dans le cas contraire.
Utiliser uniquement du tube de cuivre pour réfrigération.
Taille
∅ Aspir ∅ Liquide
Maxi Maxi Dénivellation maxi
Longueur m Nbre
courbes
Fig. 4 Fig. 6 (1)
81
28 18 28 6 20 20
91
28 18 27 6 20 20
101
35 22 28 9 20 20
121
35 22 27 9 20 20
1) Pendant le fonctionnement
hiver, la remontée du liquide
provoque une hausse de la
pression de condensation.
TUYAUTERIE D’ASPIRATION /REFOULEMENT
Cette tuyauterie est alternativement d’ASPIRATION (fonctionnement été) ou de
REFOULEMENT (fonctionnement hiver).
Pour toutes les tailles, les raccords sont à souder; le raccord spécial ROTALOCK est
fourni de série avec le groupe.

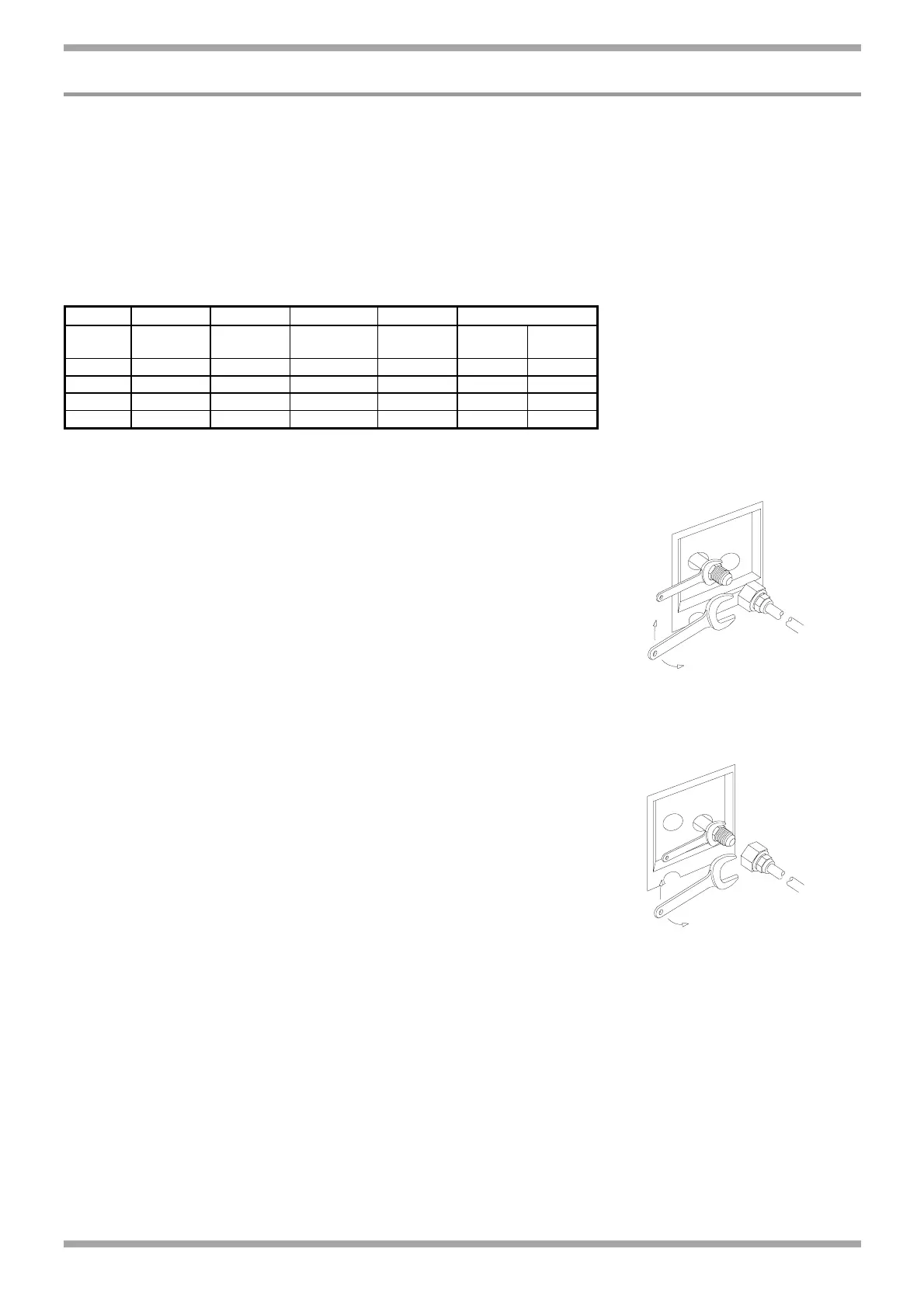

Raccorder la ligne d'aspiration en s'aidant de deux clés comme indiqué figure 1.
Figure 1
TUYAUTERIE LIQUIDE
Comme pour la ligne d'aspiration, tous les raccords sont à souder; le raccord spécial
ROTALOCK est fourni de série.
Pour le raccordement, utiliser toujours deux clés (fig. 2).
Figure 2
REMARQUE:
Si on dispose d'un équipement approprié bride tubes, on peut obtenir la bride d'accouplement directement sur la ligne sans
utiliser le bout de tube fourni de série, cela pour économiser une soudure et par conséquent limiter les impuretés à l'intérieur
des tubes.
Toutes les tuyauteries doivent être parfaitement propres (effectuer un nettoyage avec de l'azote ou de l'air sec avant de
brancher les tuyauteries sur les deux unités) et exemptes d'humidité afin de permettre une opération de vide optimale.
