NL
136
Het apparaat op de werkbank monteren
P. 5, punt 6
– Geschikte schroeven door
montageboringen (17) steken.
– Het apparaat aan het tafelblad vast-
schroeven.
Opvangzak monteren
P. 5, punt 7
– Klem (18) samendrukken.
– Opvangzak (1) op spaanafvoer bevesti-
gen of spaanafzuiginstallatie aansluiten.
Beweegbare aanslag instellen
P. 5, punt 8
– Schroef (19) losdraaien.
– Beweegbaar deel (20) van de werkstu-
kaanslag verschuiven.
– Schroef (19) weer vastdraaien.
Bediening
Voor het inschakelen controleren!
Controleer de veilige toestand van het appa-
raat:
– Controleer of er geen zichtbare defecten
zn.
– Controleer of alle onderdelen van het
apparaat stevig zn gemonteerd.
– Controleer of het apparaat stevig vast-
staat.
– Controleer of de veiligheidsvoorzieningen
in defectvre status zn.
– Controleer of de borgschroef van de hel-
lingsinstelling goed is aangedraaid.
Verstekhoek instellen
De verstekhoek kan in een hoek van -45° tot
45° traploos worden ingesteld.
P. 5, punt 9
– Borgschroef (12) losdraaien.
– Zaagtafel (6) in de vereiste positie
draaien.
De ingestelde verstekhoek kan op de
schaal (21) worden afgelezen.
– Borgschroef (12) weer vastdraaien.
Verstekhoek instellen
De hoek kan van 0° tot 45° traploos worden
ingesteld.
P. 6, punt 10
– Borgschroef (11) losdraaien.
– Werktuigarm in de vereiste positie bren-
gen.
De ingestelde hellingshoek kan op de
schaal (22) worden afgelezen.
– Borgschroef (11) weer vastdraaien.

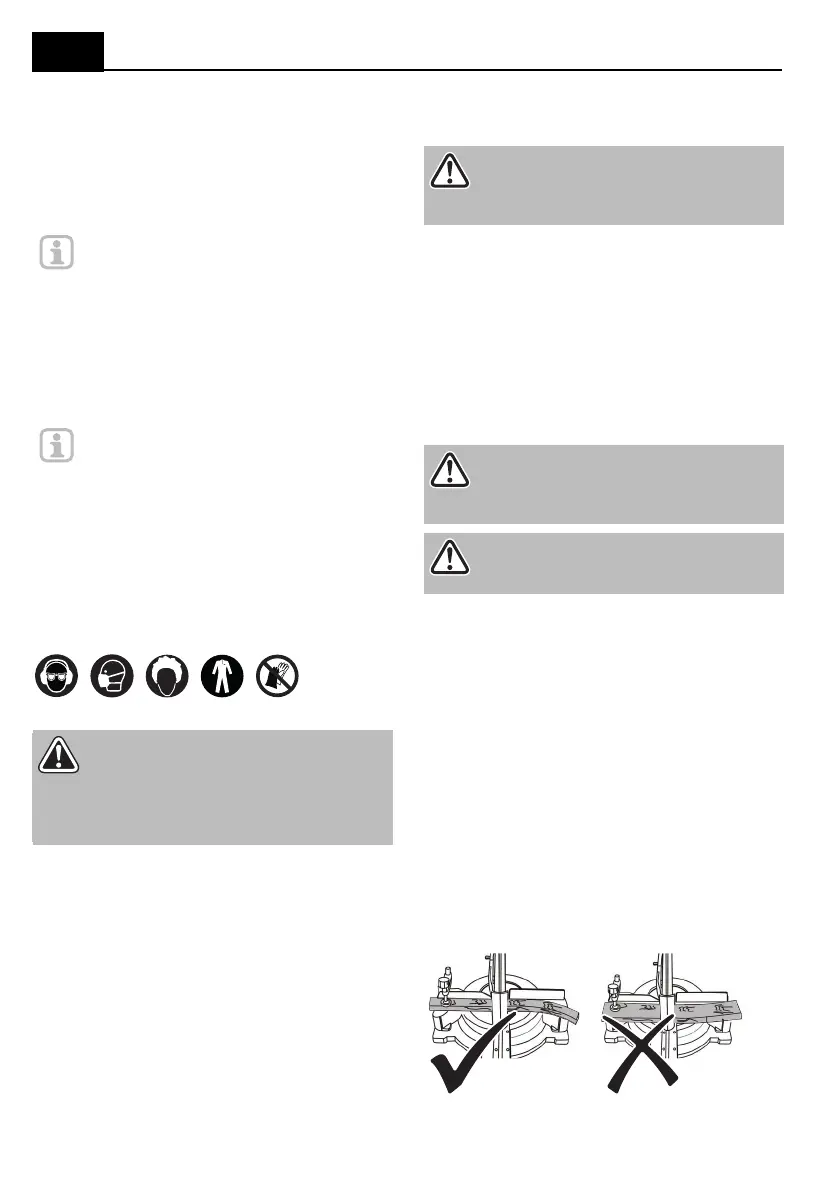

Aanwzingen voor het zagen
• Het werkstuk moet over de volledige
lengte veilig neerliggen. B het zagen van
langere werkstukken steeds de tafelver-
breding gebruiken.
• Werkstukken nooit op de korte kant
zagen, maar vlak op de zaagtafel leggen
en vastspannen.
• Ronde werkstukken beveiligen tegen ver-
draaien.
• Gewelfde (kromme) werkstukken zo
inspannen, dat de naar buiten gewelfde
zde richting de werkstukaanslag ligt.
Aanwzing: B het bewerken van
grotere hoeveelheden is het aange-
raden een spaanafzuiginstallatie te
gebruiken.
Aanwzing: Beide kanten van de
werkstukaanslag moeten een
afstand van exact 8 mm tot het zaag-
blad hebben.
GEVAAR! Risico op letsel! Het
apparaat mag uitsluitend in gebruik
worden genomen als er geen defec-
ten gevonden zn. Als een onderdeel
defect is, moet dit beslist vóór het vol-
gende gebruik worden vervangen.
WAARSCHUWING! Risico op let-
sel! Borgschroef van de werktui-
gaanslag voor het zagen altd vast
aantrekken.
WAARSCHUWING! Risico op let-
sel! Vastzetschroef van de hoekver-
stelling voor het zagen altd vast
aantrekken.
WAARSCHUWING! Risico op let-
sel! Houd b gehoekte snedes het
werkstuk alleen rechts vast.
