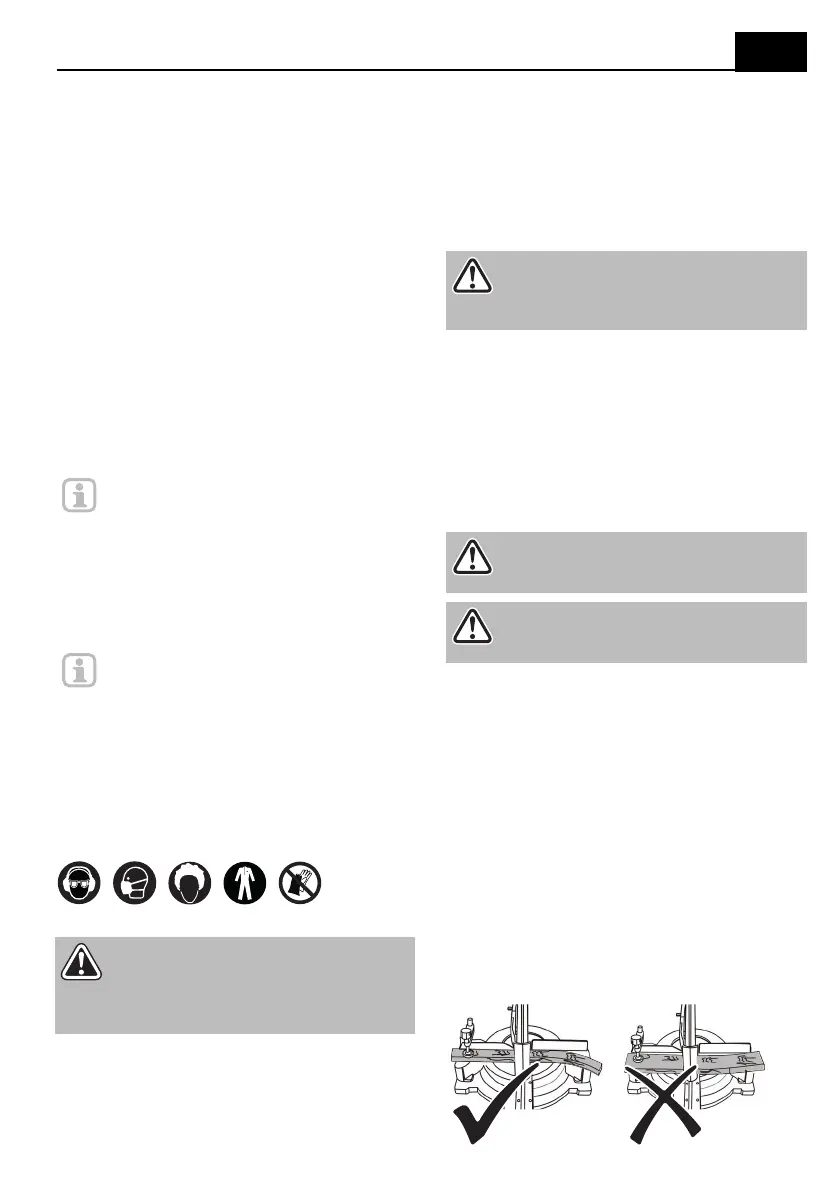

SE
145
För verktygsarmen uppåt långsamt.
s.4, punkt4
Fixera längdstoppet (5) på produkten som
det visas på bilden och säkra med skruv
(14).
Sätt i förlängningsbygel (7) på båda sid-
orna så långt det går i ett av de avsedda
borrningarna och skruva fast med skru-
varna (15).
s.4, punkt5
Sätt i spänntvingen (8) i ett av de härför
avsedda hålen och skruva fast med skru-
ven (16).
Montera produkten på arbetsbänken
s.5, punkt6
Stick i lämpliga skruvar genom monte-
ringshålen (17).
Skruva ihop produkten med bordsplattan.
Montering av uppsamlingssäck
s.5, punkt7
Tryck ihop klämman (18).
Sätt på uppsamlingspåsen (1) på spånut-
kastet eller anslut ett spånutsug.
Ställ in det rörliga anslaget
s.5, punkt8
Lossa skruven (19).
Flytta den rörliga delen (20) av arbetss-
tycksanslaget.
Dra åt skruven (19) igen.
Användning
Kontrollera före inkoppling!
Kontrollera att produkten befinner sig i ett
säkert skick:
Kontrollera om det finns synliga defekter.
Kontrollera att alla delar av produkten är
monterade.
Kontrollera att produkten står säkert.
Kontrollera att säkerhetsanordningarna är
i felfritt skick.
Kontrollera att fästskruven för lutningsin-
ställningen är fast åtdragen.
Inställning av geringsvinkel
Geringsvinkeln kan ställas in steglöst i ett
intervall från -45° till 45°.
s.5, punkt9
Lossa fästskruven (12).
Vrid sågbordet (6) till erforderlig position.
Den inställda gervinkeln kan läsas av på ska-
lan (21).
Dra åt fästskruven (12) igen.
Inställning av lutningsvinkel
Lutningsvinkeln kan ställas in steglöst i ett
intervall från 0° till 45°.
s.6, punkt10
Lossa fästskruven (11).
Luta verktygsarmen i den erforderliga
positionen.
Den inställda lutningsvinkeln kan läsas av på
skalan (22).
Dra åt fästskruven (11) igen.
Hänvisningar avs. sågning
Arbetsstycket måste ligga säkert på i hela
sin längd. Vid sågning av längre arbetss-
tycken skall alltid bordsbreddningen
användas.
Såga aldrig arbetsstycken på högkant,
utan lägg dem plant på sågbordet och
spänn fast.
Säkra runda arbetsstycken mot att vridas.
Märk: Vid bearbetning av större voly-
mer rekommenderar vi att man
använder ett spånutsug.
Märk: De båda sidorna av arbetss-
tycksanslaget måste ha exakt 8 mm
avstånd till sågbladet.
FARA! Risk för personskador!
Produkten får tas i drift endast om
inga fel har konstaterats. Om någon
del är defekt måste den alltid bytas ut
före nästa användning.
VARNING! Risk för personskador!
Dra alltid åt fixeringsskruven för
arbetsstycksanslaget före såg-
ningen.
VARNING! Risk för personskador!
Dra alltid åt fästskruven för lut-
ningsinställning före sågningen.
VARNING! Risk för personskador!
Vid lutande snitt ska arbetsstycket
hållas fast endast på höger sida.
