www.cmostek.com
Rev1.0a | 17/50
CMT2300A

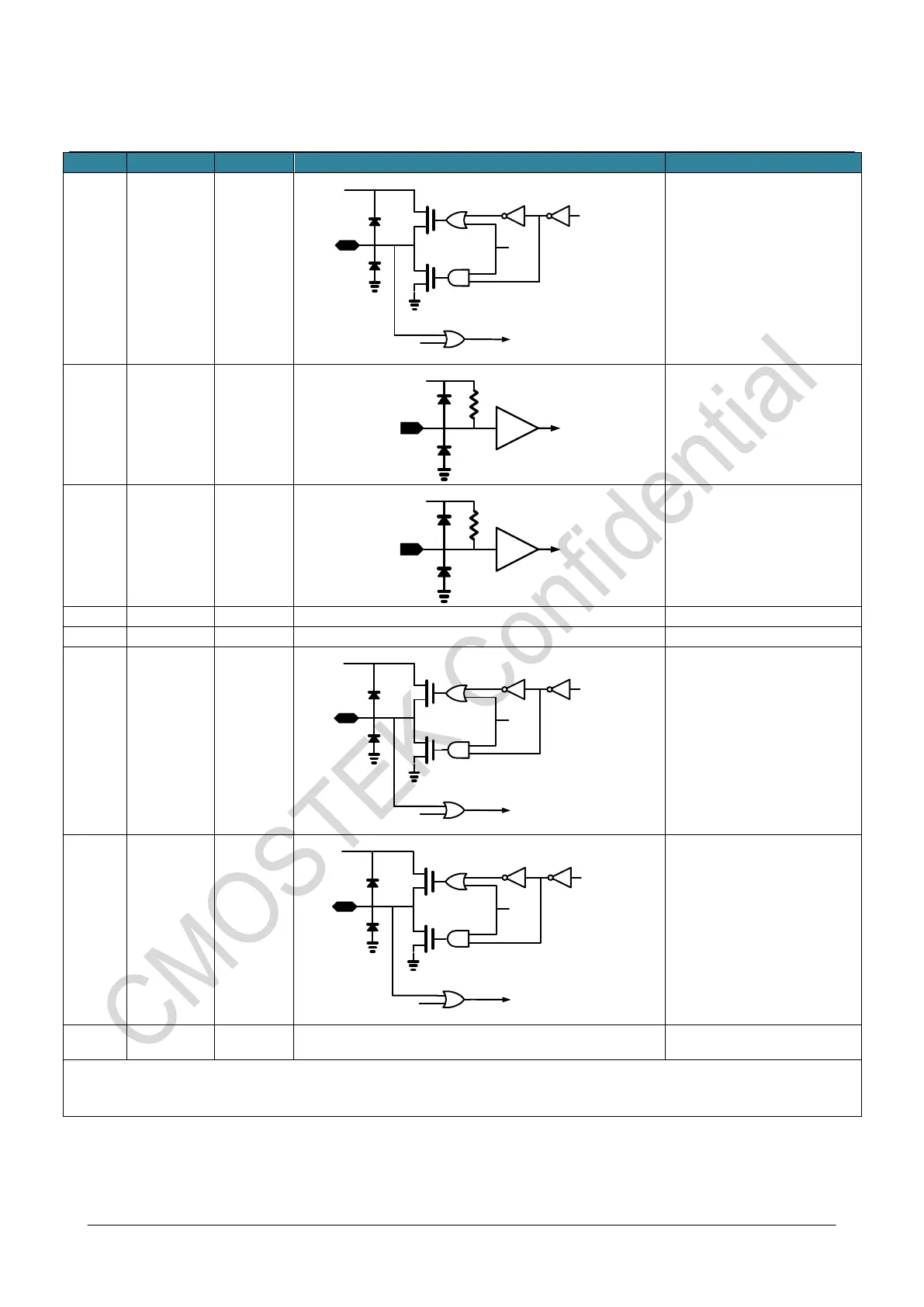

Pin #
Name
I/O
Internal IO Schematic
Descriptions
10
SDIO
IO
SDIO
din
pd_din
dout
pd_dout
Data tristate
pd_din default value is 0
pd_dout default value is 1
VDD
SPI data input and output
11
CSB
I
CSB
Buffer
VDD
SPI chip selection bar for
register access, active low
12
FCSB
I
FCSB
Buffer
VDD
SPI chip selection bar for
FIFO access, active low
13
XI
I
Crystal circuit input
14
XO
O
Crystal circuit output
15
[1]
GPIO2
IO
GPIO2
din
pd_din
dout
pd_dout
Data tristate
pd_din default value is 1
pd_dout default value is 0
VDD
Configured as INT1, INT2,
DOUT/DIN, DCLK
(TX/RX) and RF_SWT
16
[1]
GPIO1
IO
GPIO1
din
pd_din
dout
pd_dout
Data tristate
pd_din default value is 1
pd_dout default value is 0
VDD
Configured as DOUT/DIN,
INT1, INT2, DCLK
(TX/RX) and RF_SWT
17
GND
I
Analog GND. It must be
grounded.
Notes:
[1]. [1]INT1 and INT2 are interrupts. DOUT is demodulated output. DIN is a modulation input. DCLK is a modulation or demodulation
data rate synchronization clock, automatic switching in TX/RX mode.
