Coboc Brooklyn FAT - Quick Start Guide

8
(5)
LIEFERUMFANG
• Coboc E-Bike
• Ladegerät
• Pedale
• Innensechskant Y-Schlüssel
• Bedienungsanleitung
• Reektor-Set mit Klingel
• Rahmenschutzfolie
EINRICHTUNG
Coboc E-Bikes werden fast vollständig montiert geliefert. Für den Transport werden
jedoch Lenker und Pedale gelöst. Bitte führe vor der ersten Fahrt die nachfolgenden
Schritte durch und beachte die Bedienungsanleitung. Insbesondere sind die Sicher-
heitshinweise und die für Montagearbeiten angegebenen Anzugsdrehmomente der
Verschraubungen zu beachten (s. Wartung & Pege sowie Anzusgsdrehmomente).
Reifendruck überprüfen
Kontrolliere vor jeder Fahrt den Reifendruck. Dieser wird auf der Reifenanke
angegeben und ist je nach Reifenmodell unterschiedlich (s. Wartung & Pege).

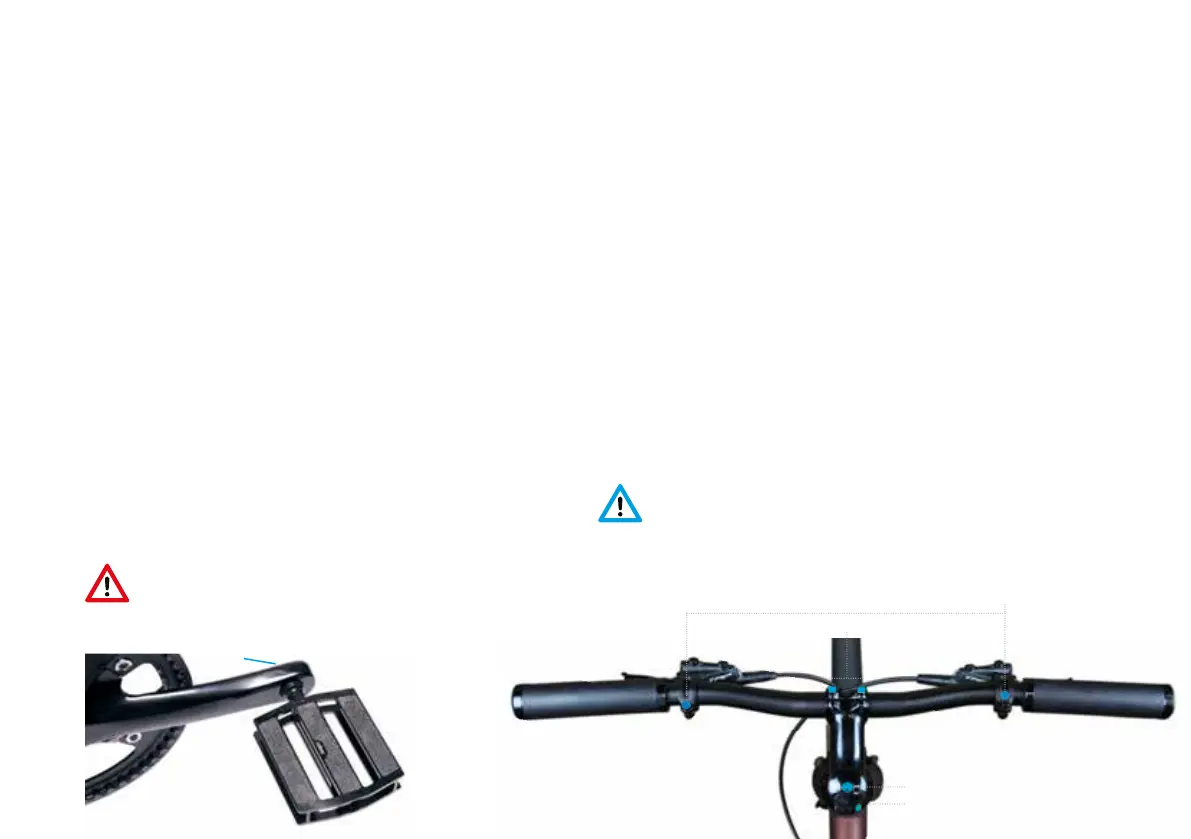

Anschrauben der Pedale
Trage eine dünne Schicht Lager-Fett auf die Gewinde der Pedale auf.
Schraube die beiden Pedale in die vorgesehenen Gewinde an den Kurbeln (5) ein.
Die beiden Pedale haben unterschiedliche Gewinde und müssen auf
der richtigen Seite eingeschraubt werden. Das rechte Pedal hat ein
Rechtsgewinde, das linke Pedal ein Linksgewinde. Ein Vertauschen der
Pedale beschädigt Kurbelarm und Pedalgewinde. Ziehe beide Pedale gut fest.
Lenker und Vorbau ausrichten
Löse zunächst die beiden Schrauben (1). Der passende Innensechskant Y-Schlüs-
sel ist im Lieferumfang enthalten. Richte den Lenker so aus, dass Vorbau und
Vorderreifen in einer Flucht stehen. Ziehe dann die beiden Schrauben (1) wieder
an. Löse anschließend die viert Schrauben am Vorbau (3). Drehe den Lenker
in die gewünschte Fahrtposition und ziehe danach die Schrauben wieder fest.
Achte darauf, dass du alle vier Schrauben (3) gleichmäßig festziehst.
Bremshebel ausrichten
Löse die Klemmschrauben (4) und richte die beiden Bremshebel in eine ange-
nehme und sichere Griffhaltung aus. Ziehe dann die beiden Klemmschrauben (4)
wieder fest.
Steuersatzlager einstellen
Überprüfe, ob das Steuersatzlager Spiel hat. Ziehe dazu die Vorderradbremse
und schiebe dein E-Bike über den Lenker mehrmals vor und zurück. Die Lenkung
sollte kein Lagerspiel haben und der Lenker sollte sich dennoch leicht drehen
lassen. Wenn die Lenkung Lagerspiel hat, löse nochmals die beiden Schrauben
(1). Ziehe Schraube (2) vorsichtig an, bis die Lenkung kein Spiel mehr hat. Ziehe
dann die beiden Schrauben (1) wieder fest.
Ziehe die Schraube (2) nicht zu fest an. Dies könnte das Steuersatzla-
ger beschädigen. Wenn sich der Lenker nur schwer drehen lässt, dann
ist unter Umständen Schraube (2) zu fest angezogen. Löse dann die
beiden Schrauben (1), löse Schraube (2) ein wenig und ziehe dann die beiden
Schrauben (1) wieder fest.
Quick Start Guide
(1)
(2)
(3)
(4)
