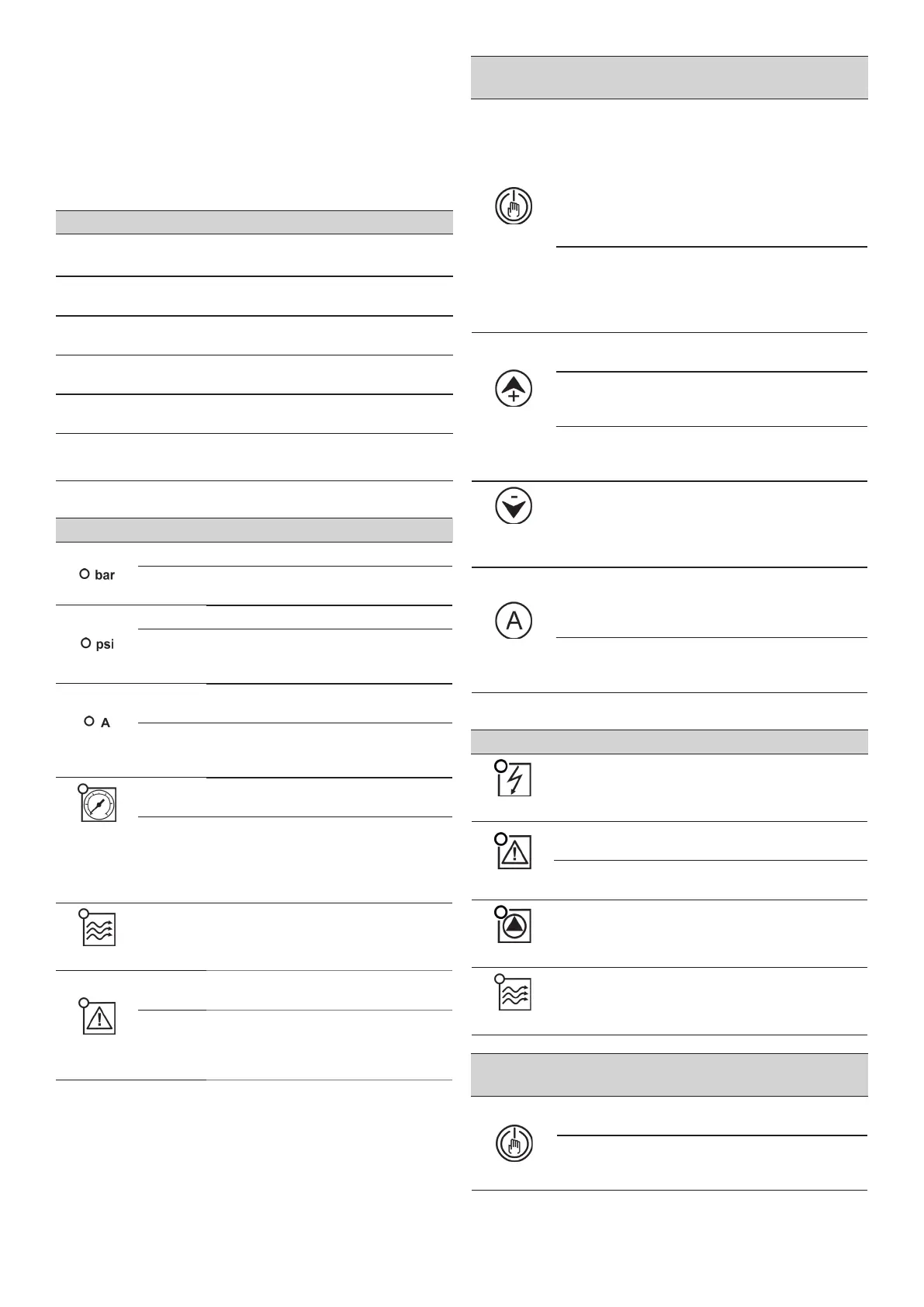

INTERFAZ DE USUARIO (Figura C)

de los distintos elementos de la interface de usuario
donde:
• 
• 
DPR - Digital Pressure Regulator -
DISPLAY ACCIÓN
MODO
OPERACIÓN
Muestra presión instantánea o corrien-
te instantánea consumida.
MODO
AJUSTE
Muestra presión de puesta en marcha.
Muestra intensidad nominal.
MODO
ALARMA
Muestra el código de alarma.
MODO BAJO
CONSUMO
Muestra 3 puntos intermitentes.
CONFIGURA-
CIÓN BÁSICA
Muestra los parámetros básicos de

CONFIG.
AVANZADA
Muestra los parámetros avanzados de

LEDS ESTADO ACCIÓN
O Indica presión instantánea en bar.
( ( O ) )
Bomba en marcha y la pantalla
muestra presión en bar.
O Indica presión instantánea en PSI.
( ( O ) )
Bomba en marcha y la pantalla
muestra presión en PSI.
O
Indica la corriente instantánea
consumida en Amperios.
( ( O ) )
Bomba en marcha y la pantalla
muestra corriente instantánea
consumida en Amperios.
PRESIÓN
DE PUES-
TA EN
MARCHA
O
Visualización presión de puesta en
marcha
( ( O ) )
Ajustando presión de puesta en
marcha
FLUJO
O 
ALARMA
O
Alarma por falta de agua o sobre-

( ( O ) )
Alarma por falta de agua, presión

activado) realizando intentos de
restablecimiento.
PULSA-
DOR
PULSA-
CIÓN
ACCIÓN
ENTER
click!
Desde estado ON: permite res-
taurar un dispositivo en fallo.
Desde estado OFF: el disposi-
tivo pasa a estado ON, se pone
en marcha, el display muestra la
presión y se activa la bomba.
Desde cualquiera de los modos
de conguración: valida el valor
introducido.
Mante-
nida
Desde estado ON: dispositivo
OFF, desconexión del relé.
Desde estado OFF: el dispositivo
se mantiene en marcha hasta que
es soltado el pulsador.
FLECHA
ARRIBA
click!
Visualizamos Pstart durante 3
segundos.
click!
En modo conguración permite
aumentar el valor de cualquier
parámetro de programación.
3”
Entramos a la conguración de la
presión de puesta en marcha de la
bomba.
FLECHA
ABAJO
click!
En modo conguración permite
disminuir el valor de cualquier
parámetro de programación.
AMPERIOS
click!
Visualizamos en pantalla la corrien-
te instantánea consumida. Si ya

la presión.
3”
Entramos a la introducción de la
corriente nominal máxima de la
bomba.
EPR - Electronic Pressure Regulator -
LED ESTADO ACCIÓN
TENSIÓN
O
Indica que el EPR está conectado
a la red eléctrica.
ALARMA
O
-
tiva.
( ( O ) )
Alarma por falta de agua realizan-
do intentos de restablecimiento.
BOMBA
O
Indica que la bomba está en fun-
cionamiento.
FLUJO
O 
PULSA-
DOR
PULSA-
CIÓN
ACCIÓN
click!
Permite restaurar un dispositivo
en fallo.
Mante-
nida
El dispositivo se mantiene en
marcha hasta que es soltado el
pulsador.
